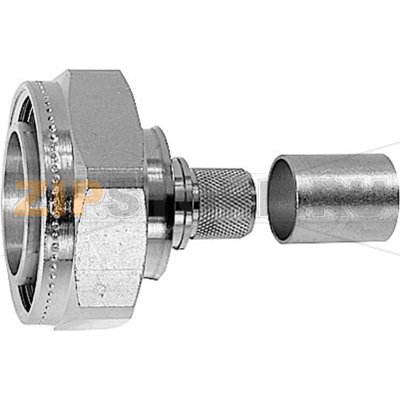

Разъем DIN 7-16, 50 Ом, 1 шт Telegärtner J01120B0090

Описание товара

Разъем J01120B0090 — это промышленный DIN 7-16 на 50 Ом от Telegärtner, предназначенный для надежного соединения высокочастотных трактов в сотовой связи, радиорелейных линиях, DAS и иных СВЧ‑системах. Форм‑фактор 7-16 использует резьбовое сочленение, обеспечивая стабильный контакт при высокой мощности и минимальные потери при правильном монтаже. Коннекторы этого типа ценятся за механическую прочность, устойчивость к вибрациям и долговечность в наружной установке при корректной герметизации.

Назначение и особенности применения

J01120B0090 подходит для построения и обслуживания фидерных линий, подключения антенн, ответвителей и РЧ‑оборудования в диапазонах, характерных для мобильных сетей и профессиональной радиосвязи. Точная обработка контактных поверхностей и стабильная геометрия обеспечивают низкий уровень отражений и помех при соблюдении инструкций по установке. Разъем Telegärtner рассчитан на многолетнюю эксплуатацию, при этом качество соединения напрямую зависит от чистоты поверхностей, правильного момента затяжки и защиты от влаги.

Рекомендации по монтажу

• Перед сборкой очистите контактные поверхности и диэлектрик безворсовыми салфетками с изопропиловым спиртом, исключите попадание абразива и пыли.
• Подготавливайте кабель строго по размерам производителя разъема и кабеля; используйте фирменные или калиброванные инструменты для разделки.
• Затягивайте муфту динамометрическим ключом на момент, рекомендованный производителем, без перетяжки и расшатывания после фиксации.
• Организуйте разгрузку натяжения: избегайте кручения кабеля, превышения минимального радиуса изгиба и избыточных вибраций.
• Для наружных работ применяйте герметизацию (бутилкаучук, самовулканизирующаяся лента, защитные чехлы) и заглушки на свободных портов.
• Не смешивайте 50‑омные и 75‑омные компоненты, даже при внешней совместимости резьбы.

Причины поломок

• Недостаточная или избыточная затяжка соединения, что приводит к росту отражений и микродугам.
• Загрязнение контактных зон (пыль, металлическая стружка, остатки флюса) и ферромагнитные включения, вызывающие рост PIM.
• Нарушение подготовки кабеля: неровная оплетка, поврежденный диэлектрик, смещенная центральная жила.
• Попадание влаги из‑за отсутствия или износа уплотнений, некорректной герметизации в уличных установках.
• Механические нагрузки: вибрация, перегибы, продольное натяжение, удары, неправильная прокладка трассы.
• Гальваническая коррозия при сочетании несовместимых материалов и агрессивной среде.
• Частые переподключения, износ резьбы и деформация центрального контакта.

Как понять, что разъем вышел из строя

• Рост КСВ или ухудшение согласования по трассе при измерении прибором.
• Повышенный уровень PIM на тестах; нестабильная передача, проседание уровня сигнала, увеличение ошибок.
• Интермиттирующие обрывы связи при вибрации, «пропадания» канала, изменение шумового фона.
• Нагрев узла соединения под нагрузкой, следы подгорания, потемнения или искровые метки.
• Визуальные дефекты: окисление, трещины диэлектрика, деформированная или погнутая центральная жила, сорванная резьба.
• Следы влаги внутри, конденсат, коррозия экранов и контактов.

Уход и профилактика

• Периодически осматривайте J01120B0090 на предмет износа, подтеков, ослабления муфты; проверяйте состояние уплотнений.
• Своевременно обновляйте герметизацию на улице, используйте защитные колпачки на незадействованных портах.
• Для чистки применяйте только безворсовые салфетки и изопропиловый спирт; не используйте абразивы и агрессивные растворители.
• Не смазывайте контактные поверхности; допустима легкая обработка уплотнений совместимой силиконовой смазкой, если это предусмотрено процедурой.
• Избегайте «подтягивания» без динамометрического контроля; при плановом обслуживании проверяйте момент затяжки.
• Храните разъемы Telegärtner в сухом месте в заводской упаковке с осушителем, с заглушками на портах.

Дополнительные рекомендации

Используйте оригинальные комплектующие и кабели, согласованные по типоразмеру DIN 7‑16. При замене разъема фиксируйте метки и трассировку, чтобы исключить скручивание кабеля. В критичных к PIM системах строго соблюдайте чистоту, исключите магнитные частицы и не допускайте механических микродвижений после затяжки. Разъем J01120B0090 от Telegärtner при корректном монтаже обеспечивает длительную и стабильную работу радиочастотной линии.
