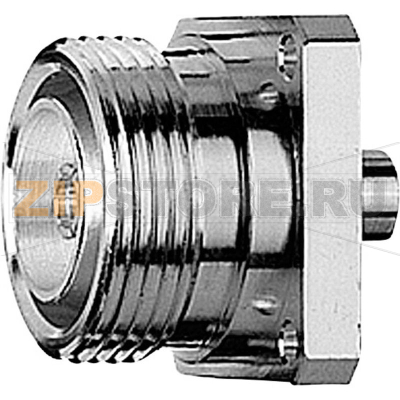

Разъем DIN 7-16, 50 Ом, 1 шт Telegärtner J01121A0102

Описание товара

J01121A0102 — разъем формата DIN 7-16 от Telegärtner для надежного соединения коаксиальных линий в профессиональных системах радиосвязи. Он применяется в базовых станциях сотовой связи, распределенных антенных системах (DAS), ретрансляторах, измерительном оборудовании, а также в стационарных и наружных установках, где важны стабильность параметров и долговечность соединения.

Бренд Telegärtнер известен точной механикой сопряжения и аккуратной обработкой контактных поверхностей. Это обеспечивает повторяемость электрических характеристик и устойчивость к воздействиям окружающей среды при условии корректного монтажа и обслуживания. Разъем J01121A0102 — выбор для узлов с высокой нагрузкой, где требуется минимизация потерь и помех при длительной эксплуатации.

Область применения

Разъем DIN 7-16 используется в тракте между фидером и антенной, в ответвителях, делителях, фильтрах, усилителях и на измерительных стендах. Он подходит для построения как внутренних, так и наружных линий при наличии соответствующей защиты от влаги и механических воздействий.

Как понять, что разъем вышел из строя

• Рост КСВ/ухудшение возвратных потерь по сравнению с эталонным уровнем линии.
• Появление интермодуляционных продуктов (PIM) и нестабильных уровней сигнала под нагрузкой.
• Периодические обрывы связи при вибрации, изменении температуры или влажности.
• Локальный нагрев в зоне разъема при передаче мощности.
• Визуальные признаки: потемнение или растрескивание диэлектрика, коррозия и налет на контактных поверхностях, шатание центрального контакта, выработка резьбы, вмятины на фасках, следы попадания влаги.

Типичные причины неисправностей

• Некорректная подготовка кабеля и сборка: неправильная длина зачистки, повреждение оплетки, непропаянные или недокримпованные элементы, применение неподходящей втулки.
• Перетягивание или недотягивание накидной гайки; перекос и «перекрестная» резьба при сборке, что приводит к разрушению резьбы и ухудшению контакта.
• Механические нагрузки: натяжение кабеля, отсутствие разгрузки, вибрации, частые соединения/разъединения сверх допустимых циклов.
• Термоциклирование и влажность: отсутствие или повреждение уплотнений, попадание воды, конденсат — как следствие коррозия и рост потерь.
• Загрязнения: металлическая пыль, абразив, остатки флюсов и смазок на контактных поверхностях вызывают нестабильный контакт и PIM.
• Превышение допустимой мощности и импульсные перегрузки, приводящие к пробою и карбонизации диэлектрика.

Рекомендации по монтажу и уходу

• Используйте соответствующие инструмент и насадки для подготовки кабеля; строго соблюдайте карты разделки для конкретного типа кабеля.
• Перед соединением визуально проверяйте чистоту и целостность контактных поверхностей; при необходимости очищайте безворсовыми салфетками и изопропиловым спиртом.
• Затягивайте соединение динамометрическим ключом, соблюдая рекомендованный момент для DIN 7‑16; избегайте перекоса резьбы.
• Обеспечьте разгрузку натяжения кабеля и минимальные радиусы изгиба согласно рекомендациям производителя кабеля.
• Для наружных установок применяйте герметизацию: бутилкаучуковые ленты, термоусадку с клеем или специализированные кожухи; проверяйте состояние уплотнений при каждом обслуживании.
• Храните разъемы и адаптеры с защитными колпачками; не прикасайтесь к контактным поверхностям пальцами.
• Периодически контролируйте КСВ/возвратные потери и, при необходимости, PIM с помощью соответствующих приборов; сравнивайте с референсными значениями линии.
• При обнаружении следов коррозии, трещин диэлектрика, люфта центрального контакта или повреждений резьбы замените узел; попытки «реанимации» часто временные и повышают риски отказа.

При замене в составе существующей линии целесообразно использовать оригинальный разъем Telegärtner J01121A0102 или эквивалент по стандарту DIN 7-16, чтобы сохранить согласование и механическую совместимость. Соблюдение перечисленных правил монтажа и профилактики продлевает срок службы соединения и поддерживает стабильные электрические параметры тракта.
