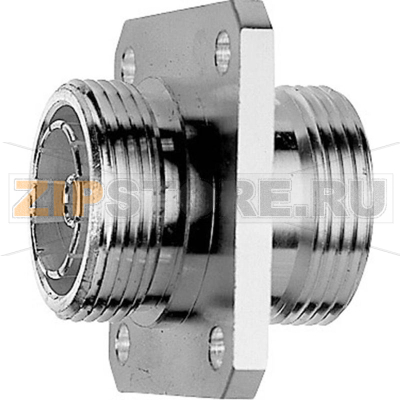

Разъем DIN 7-16, 1 шт Telegärtner J01123A0002

Описание товара

J01123A0002 — разъем DIN 7-16 от Telegärtner, предназначенный для построения надежных ВЧ соединений в антенно-фидерных трактах. Он применяется в базовых станциях сотовой связи, распределенных антенных системах (DAS), радиорелейном и вещательном оборудовании, а также в измерительных комплексах. Резьбовое соединение формирует стабильный электрический контакт и фиксирует разъем при вибрациях и перепадах температуры. Изделие поставляется поштучно и подходит как для оперативной замены вышедших из строя коннекторов, так и для проектных работ на новых участках линии.

Telegärtner известен точной механической обработкой и строгим контролем качества, что важно для линий, чувствительных к пассивной интермодуляции и ухудшению согласования. При корректном монтаже J01123A0002 обеспечивает стабильные параметры на длительном горизонте эксплуатации, в том числе в условиях улицы и промышленной площадки.

Как понять, что запчасть вышла из строя

• Рост отраженной мощности/КСВ на участке с участием разъема; ухудшение согласования по результатам измерений.
• Снижение уровня сигнала, падение пропускной способности канала, появление ошибок и «плавающих» отказов при вибрации или осадках.
• Повышение интермодуляции (PIM) — заметно на многоканальных участках и при тестах PIM.
• Нагрев в точке соединения при передаче мощности, нестабильность при соприкосновении/легком вращении гайки.
• Визуальные признаки: люфт, трещины диэлектрика, потемнение или подплавление, изогнутый/сплющенный центральный контакт, коррозия, следы влаги, загрязнения, износ резьбы.

Типовые причины поломок

• Неправильный монтаж: недостаточная или избыточная затяжка без динамометрического ключа, неполная посадка, перекос при навинчивании.
• Загрязнение контактных поверхностей: пыль, металлическая стружка, следы флюса, жир — источники PIM и нестабильного контакта.
• Попадание влаги вследствие поврежденного уплотнения, отсутствия защитных колпачков или некачественной наружной герметизации.
• Механические перегрузки: избыточное натяжение фидера, кручение кабеля при затяжке, вибрации без разгрузки натяжения.
• Коррозия и галванические пары при неблагоприятных условиях, использование несовместимых материалов/смазок.
• Превышение допустимого числа циклов сочленения, нагрев из-за передачи мощности при плохом контакте.
• Ошибки при разделке кабеля: недокримпованная оплетка, короткие замыкания на диэлектрике, повреждение центрального проводника.

Рекомендации по уходу и монтажу

• Перед установкой J01123A0002 очистите контактные поверхности безворсовой салфеткой с изопропиловым спиртом; не используйте абразивы.
• Всегда применяйте динамометрический ключ с рекомендованным моментом; избегайте перетяжки и вращения корпуса вместе с кабелем.
• Контролируйте целостность уплотнительных колец и резьбы; при монтаже на улице обязательно выполняйте внешнюю герметизацию (самовулканизирующаяся лента, бутилкаучуковые материалы).
• Используйте защитные колпачки на свободных разъемах и храните их в чистой сухой таре.
• Обеспечьте разгрузку натяжения и минимальные изгибающие моменты на кабеле возле разъема; соблюдайте рекомендуемый радиус изгиба кабеля.
• Применяйте штатный инструмент и калиброванные насадки для разделки/обжима; следуйте инструкции производителя.
• Не смешивайте смазки и пасты, не предназначенные для ВЧ-соединений; по необходимости используйте совместимые диэлектрические смазки для резьбы и уплотнений.
• Проводите периодический осмотр соединений: проверка затяжки, отсутствие коррозии, контроль КСВ/затухания и, при необходимости, PIM-тест.

При соблюдении указанных практик J01123A0002 Telegärtner стабильно работает на требуемом участке частот и нагрузки, обеспечивая предсказуемое качество сигнала. Если в тракте появились необъяснимые потери или рост помех, начните диагностику с визуального осмотра соединения, проверки затяжки и чистоты контактов, затем подтвердите состояние измерениями. Своевременная замена поврежденного разъема снижает риск деградации всей линии и сокращает простои.
