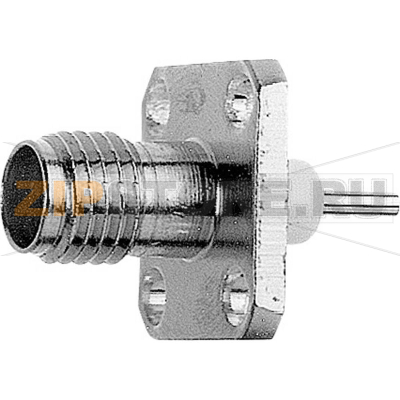

Разъем SMA, 50 Ом, 1 шт Telegärtner J01151A0621

Описание товара

Разъем SMA 50 Ом Telegärtner J01151A0621 предназначен для надежного соединения высокочастотных трактов в измерительном, телекоммуникационном и промышленном оборудовании. Он используется в антенных линиях, радиомодемах, роутерах с внешними антеннами, приборах СВЧ-диапазона и в различных кабельных сборках. Конструкция стандарта SMA обеспечивает стабильный волновой режим и предсказуемое поведение на высоких частотах при корректном монтаже и эксплуатации.

Область применения

J01151A0621 применяют там, где важны повторяемость параметров и механическая износостойкость соединения: в лабораторных стендах, при подключении антенн и датчиков, в системах передачи данных и мониторинга. Разъем хорошо подходит для сборки новых линий и замены изношенных или поврежденных разъемов в существующих трассах.

Монтаж и подключение

Для получения стабильного результата важны аккуратная подготовка кабеля и соблюдение технологических операций. Используйте инструмент, соответствующий типу разъема (для обжимных — калиброванные клещи и соответствующую матрицу, для пайки — чистый прогрев и качественный припой). Следите за правильной разделкой: центральный проводник не должен иметь заусенцев, экраны — равномерно распределены, диэлектрик — не подплавлен. При резьбовом соединении избегайте перекосов и перетяжки; при затяжке рекомендуется динамометрический ключ нужного диапазона. Не допускайте смешивания несовместимых стандартов (например, SMA и RP-SMA), а также сомнительных переходников, ухудшающих согласование.

Типичные причины поломок

• Механический износ резьбы и контактных поверхностей вследствие частого соединения/разъединения, перекоса или перетяжки.
• Плохой монтаж: неполный обжим, холодная пайка, повреждение диэлектрика при перегреве, неправильная разделка кабеля.
• Загрязнение контактной зоны пылью, остатками флюса, попадание влаги; коррозия при эксплуатации на улице без герметизации.
• Изгибы кабеля у входа в разъем, отсутствие разгрузки натяжения, вибрации и ударные нагрузки.
• Использование несовместимых ответных частей, в том числе разъемов с другой номинальной волновой сопротивляемостью или изношенных адаптеров.

Как понять, что разъем вышел из строя

• Визуально: погнутый или утапливаемый центральный контакт, трещины или потемнение диэлектрика, задиры и сорванная резьба, следы окислов.
• Механически: люфт, нестабильная фиксация, неравномерный ход при навинчивании, ощущение «закусывания» резьбы.
• Электрически: рост отражения и ухудшение согласования (повышенный КСВ), падение уровня сигнала или нестабильный RSSI, связь пропадает при шевелении кабеля.
• Быстрая проверка мультиметром: непрерывность между центральными контактами пары и между экранами при отсутствии короткого замыкания между центральным контактом и экраном.

Рекомендации по уходу и эксплуатации

• Держите разъемы закрытыми защитными колпачками вне соединения. Перед подключением удаляйте пыль и ворс сухим сжатым воздухом или безворсовыми салфетками с изопропиловым спиртом.
• Не перетягивайте резьбу: тяните ровно, без перекоса, используйте динамометрический ключ при необходимости. Избегайте инструментов, оставляющих задиры.
• Соблюдайте минимальный радиус изгиба кабеля и применяйте муфты/термоусадку для разгрузки натяжения у входа в разъем.
• При уличной установке герметизируйте соединение самовулканизирующейся лентой или специализированными защитными комплектами; контролируйте состояние после температурных циклов.
• Не смешивайте SMA с RP-SMA и другими похожими типами. При необходимости переходов применяйте качественные адаптеры, проверенные по СВЧ-параметрам.
• Храните J01151A0621 в сухом месте, в индивидуальной упаковке, избегая попадания агрессивных сред и конденсата.

Своевременная диагностика, корректный монтаж и базовая профилактика позволяют продлить срок службы Telegärtner J01151A0621 и сохранить стабильность тракта. При наличии видимых повреждений или деградации электрических параметров рекомендуется заменить разъем на новый, чтобы исключить дополнительные потери и неисправности в системе.

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Разъем SMA, 50 Ом, 1 шт Telegärtner J01151A0621.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Разъем SMA, 50 Ом, 1 шт Telegärtner J01151A0621 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
