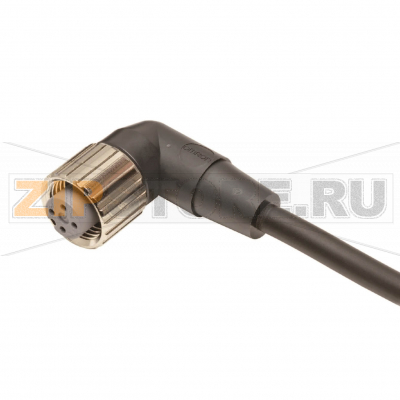

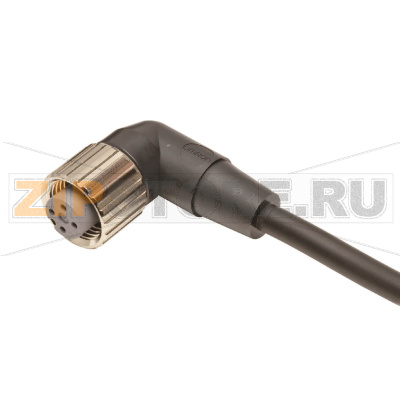

Кабель с разъемом М12 Omron XS2F-M12PUR4A20M

Описание товара

Кабель Omron XS2F-M12PUR4A20M предназначен для подключения датчиков и исполнительных устройств к контроллерам, модулям ввода-вывода и распределительным коробкам в промышленных системах автоматизации. Изделие оснащено угловым гнездом M12 (A-кодировка) с формованной заливкой и гайкой из латуни для надежного резьбового соединения. Противоположный конец выполнен в виде свободных жил для прямого подключения к клеммам. Длина линии 20 м упрощает прокладку на оборудовании большой протяженности и снижает число промежуточных соединений.

Оболочка кабеля выполнена из PUR, что обеспечивает стойкость к истиранию, маслам и многим технологическим жидкостям. Материал не содержит галогенов и относится к огнестойким, что важно для применения в условиях повышенных требований к безопасности. Угловое исполнение гнезда M12 удобно при ограниченном пространстве и снижает риск излома у ввода при корректной укладке.

XS2F-M12PUR4A20M подходит для монтажа на конвейерах, в станках, на роботизированных участках, упаковочных линиях и другом оборудовании, где требуются стабильная передача сигналов датчиков и питание маломощных исполнительных механизмов. Четырехпроводная схема позволяет реализовать типовые подключения без применения дополнительных разветвителей.

Как понять, что кабель вышел из строя:

• Периодические сбои подключенного устройства, ложные срабатывания или пропадание сигнала при вибрации/движении.
• Повышенное переходное сопротивление (заметный нагрев гайки/разъема при токовой нагрузке).
• Нарушение фиксации резьбового соединения, люфт или невозможность полностью затянуть гайку.
• Видимые дефекты оболочки: порезы, трещины, вздутия, «побеление» в местах перегибов, следы пережима стяжками.
• Следы влаги внутри разъема, коррозия контактов, зеленоватый налет, потемнение или деформация пинов.
• Обрыв или короткое замыкание, выявляемые прозвонкой мультиметром (нет контакта по одной из жил, замыкание между жилами).

Типичные причины поломок:

• Превышение минимального радиуса изгиба, частые перегибы у ввода в разъем или корпус датчика.
• Отсутствие разгрузки натяжения, растягивающие нагрузки, скручивание кабеля.
• Механические воздействия: удар, пережатие стяжками, наезд тележек, попадание абразива в резьбу.
• Длительный контакт с агрессивными средами, несовместимыми с материалами, несмотря на маслостойкость PUR.
• Перегрев рядом с источниками тепла или превышение допустимой токовой нагрузки.
• Неправильная распиновка при подключении, вызывающая КЗ или деградацию контактов.

Рекомендации по уходу и эксплуатации:

• Соблюдайте радиус изгиба: ориентировочно не менее 10× диаметра в статике и 15× диаметра в динамике; избегайте кручения.
• Применяйте разгрузку натяжения и кабельные цепи, оставляйте небольшой запас длины у подвижных узлов.
• Регулярно осматривайте кабель (в тяжелых условиях каждые 3–6 месяцев): проверяйте оболочку, резьбу, состояние контактов.
• Держите разъемы сухими и чистыми; очищайте мягкой безворсовой салфеткой, допускается изопропиловый спирт. Используйте защитные колпачки при транспортировке/хранении.
• Затягивайте гайку M12 вручную или динамометрическим ключом в пределах, рекомендуемых производителем (ориентир 0,6–1,5 Н·м), без перекоса резьбы.
• При монтаже соблюдайте распиновку A-кодировки 4-контактного M12; перед пуском выполните прозвонку жил и проверку изоляции.
• Храните в сухом помещении, при умеренной температуре; наматывайте без перегибов, радиус бухты не менее 10× диаметра.

Соблюдение указанных правил позволит продлить срок службы Omron XS2F-M12PUR4A20M, сохранить стабильность сигналов и снизить вероятность внеплановых остановов оборудования.

Кабель с гнездом M12, 4-пров.угловое, PUR, 20м

Технические характеристики

Характеристики
