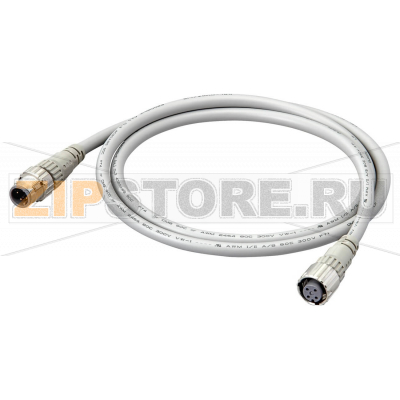

Кабель с разъемом М12 Omron XS5W-D421-C81-F

Описание товара

Кабель с разъемом М12 Omron XS5W-D421-C81-F — готовое соединительное решение для датчиков и исполнительных устройств в системах промышленной автоматизации. Узел выполнен на базе разъемов M12 с быстрым фиксатором Smartclick и рассчитан на эксплуатацию в условиях вибраций, запыленности и периодического воздействия влаги. Кабель подходит для построения цепей сигналов и питания низкого тока, совместим с оборудованием, использующим распиновку A-кодирования (4 контакта).

Назначение и область применения

Модель предназначена для подключения индуктивных/фотодатчиков, конечных выключателей, модулей ввода-вывода, вентиляторов, клапанов и прочей периферии. Используется на конвейерах, упаковочных и роботизированных линиях, в машиностроении и логистике. Разъемы M12 обеспечивают быстрое и повторяемое соединение без специального инструмента, а степень защиты сочетается с работой в цеховой среде.

Особенности конструкции

Система фиксации Smartclick обеспечивает надежное соединение с ощутимым «щелчком», исключая недозатяжку. Прямые вилка и гнездо удобны при монтаже в ограниченном пространстве. ПВХ-оболочка допускает применение в подвижных участках при соблюдении допустимой динамики изгиба. Конструктив рассчитан на сохранение герметичности при правильном сопряжении и уходе за уплотнениями и резьбой.

Типичные причины поломок

• Механические перегибы, заломы, растяжение кабеля, нарушение минимального радиуса изгиба в подвижных трассах.
• Попадание влаги и пыли из‑за поврежденного уплотнительного кольца, загрязнения резьбы или неполной фиксации разъема.
• Химическое воздействие (масла, охлаждающие жидкости, моющие средства), не совместимые с материалом оболочки.
• Электрические перегрузки, ошибки распиновки, короткие замыкания, приводящие к локальному перегреву контактов.
• Износ контактных поверхностей при частых циклах коммутации и вибрациях.

Как понять, что кабель вышел из строя

• Периодические пропуски сигнала, «дрожание» входов ПЛК, самопроизвольные срабатывания датчиков.
• Нагрев в зоне разъема, изменение цвета изоляции, запах перегрева.
• Визуальные дефекты: трещины и вмятины оболочки, следы коррозии на контактах, нарушение целостности уплотнителя.
• Попадание влаги внутрь соединения, конденсат после мойки или работы во влажной среде.
• Неудовлетворительный результат прозвонки: обрыв, межжильное замыкание, «плавающие» контакты при легком шевелении.

Рекомендации по уходу и эксплуатации

• Прокладывайте кабель с соблюдением минимального радиуса изгиба (в динамике — больше, чем в статике), используйте разгрузку натяжения.
• Соединяйте/разъединяйте при снятом питании. Затягивайте вручную до отчетливого щелчка Smartclick, без инструмента.
• Держите резьбу и уплотнительное кольцо в чистоте; при повреждении уплотнения замените его. Избегайте смазок, несовместимых с эластомерами.
• Очищайте от загрязнений мягкой тканью с нейтральным средством; не применяйте абразивы и агрессивные растворители.
• Изолируйте от источников сильных электромагнитных помех и силовых кабелей; при необходимости используйте разделение трасс.
• Храните в сухом помещении, без прямого УФ‑излучения и перепадов температуры; при демонтаже закрывайте разъемы защитными колпачками.

Omron XS5W-D421-C81-F оптимален для быстрого и повторяемого монтажа, снижает риск ошибок при подключении и повышает надежность цепей датчиков в промышленных условиях. Соблюдение базовых правил прокладки и ухода значительно продлевает срок службы и помогает сохранить герметичность соединений.

Кабель с разъемами на обоих концах, Smartclick M12 прямой гнездо, Smartclick M12 прямой вилка, 4-полюсн., код. A, ПВХ негорючий роботохенический, IP67, 1 м
