Кабель с разъемом М8 Omron XS3W-M321-302-R

Описание товара

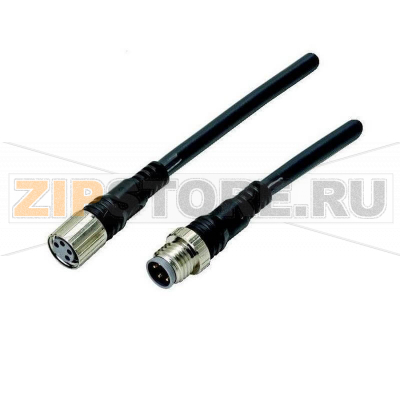

Omron XS3W-M321-302-R — готовый к установке соединительный кабель с разъемами M8 для подключений датчиков и исполнительных устройств в промышленной автоматике. Прямое гнездо M8 на одной стороне и прямой штекер M8 на другой обеспечивают быстрое соединение без доработок, а трехконтактная схема совместима с большинством стандартных индуктивных, емкостных и оптических датчиков. Робототехническое исполнение кабеля рассчитано на повышенные динамические нагрузки, многократные изгибы и вибрации, что важно на участках с постоянным перемещением трассы.

Кабель XS3W-M321-302-R применяют на конвейерах, упаковочных линиях, в робототехнических комплексах, системах манипулирования, в станочном оборудовании и в сборочных автоматах. Резьбовое соединение М8 уменьшает риск самопроизвольного размыкания при вибрациях и позволяет проводить быструю замену без вмешательства в схему.

Причины поломок

• Усталостное разрушение жил при частых динамических изгибах, особенно в зоне ввода в разъем при отсутствии разгрузки натяжения или нарушении минимального радиуса изгиба.
• Механические повреждения оболочки (перетирание, порезы, защемления кабельными лотками или подвижными частями оборудования).
• Перетяжка или перекос резьбовой гайки М8, ведущие к повреждению резьбы или уплотнений.
• Загрязнение и окисление контактов при попадании влаги, аэрозолей СОЖ, щелочей, кислот и др. агрессивных сред.
• Электрические перегрузки, короткие замыкания, пробой изоляции из‑за повреждения оболочки или неправильного подключения.
• Микропереломы жил при закручивании (торсии) трассы сверх допустимого.

Как понять, что запчасть вышла из строя

• Периодические пропадания сигнала датчика при шевелении кабеля или в определенных положениях оснастки (интермиттирующий контакт).
• Полное отсутствие срабатывания или ложные срабатывания при исправном датчике и контроллере.
• Повышенное переходное сопротивление, обрывы жил или межжильные замыкания по результатам проверки мультиметром.
• Видимые повреждения: заломы, трещины, вспучивание оболочки, надрывы у ввода в разъем, ослабление/самооткручивание гайки.
• Искривленные, потемневшие или окисленные контакты, следы влаги или загрязнений внутри разъема.

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный радиус изгиба: для динамики — не менее 10× диаметра кабеля, для статической укладки — не менее 5×. Исключайте кручение трассы.
• Используйте разгрузку натяжения, кабельные цепи и направляющие на подвижных участках. Не тяните за кабель при отсоединении; удерживайте за корпус разъема.
• Периодически осматривайте оболочку и разъемы, подтягивайте резьбовое соединение до рекомендованного момента, избегайте перетяжки.
• Защищайте соединения от абразива, стружки и агрессивных жидкостей. Для очистки применяйте мягкие салфетки и нейтральные средства, не содержащие растворителей, разрушающих ПВХ.
• При остановах оборудования закрывайте незадействованные разъемы защитными колпачками, поддерживайте чистоту контактов.
• Разводите силовые и сигнальные линии, чтобы уменьшить наводки. Перед заменой убедитесь в соответствии количества контактов, типоразмеров и распиновки.
• При появлении нестабильности сигнала выполните «wiggle‑test» (легкое покачивание трассы) и прозвонку жил; при обнаружении дефектов кабель Omron XS3W-M321-302-R подлежит замене.

Omron XS3W-M321-302-R рационален как штатный межблочный кабель и как удлинитель для стандартных M8‑интерфейсов, обеспечивая надежное, повторяемое соединение и минимизацию простоев оборудования за счет быстрой диагностики и замены.
