Кабель с разъемом М8 Omron XS3W-M421-402-R

Описание товара

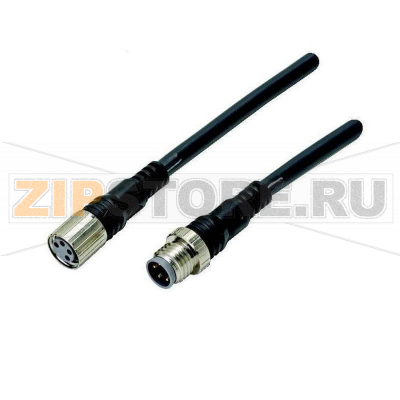

Omron XS3W-M421-402-R — это готовый к установке кабель соединения с разъемами форм-фактора M8, предназначенный для надежного подключения датчиков и исполнительных устройств в системах промышленной автоматизации. Конструкция ориентирована на стабильную передачу сигнала в условиях вибраций, частых циклов сгибания и ограниченного монтажного пространства. Кабель обеспечивает совместимость с оборудованием, использующим стандарт M8 4-контактного интерфейса, и помогает быстро организовать разъемное соединение без пайки и самостоятельной обжима.

Применение и особенности

Кабель Omron XS3W-M421-402-R применяется на конвейерных линиях, в упаковочном оборудовании, робототехнических комплексах, транспортерах и сборочных станциях. Он удобен для подключения индуктивных, емкостных, фотоэлектрических датчиков, а также модулей ввода/вывода и компактных приводов с интерфейсом M8. Разъемная конструкция упрощает техобслуживание: замена кабеля занимает минуты, сокращая простой оборудования.

Как понять, что кабель вышел из строя

• Периодические пропадания сигнала, ложные срабатывания датчика, нестабильные показания при вибрации или движении кабеля.
• Полное отсутствие связи после включения, при этом датчик и контроллер исправны (проверено заменой на заведомо исправный кабель).
• Повышенное переходное сопротивление в линии, нагрев контактной группы, искрение при манипуляции разъемом.
• Визуальные признаки: трещины и «переломы» изоляции, заломы, сплющенные участки, повреждение или утопленные/погнутые контакты, следы окисления или влаги на разъеме.

Типовые причины отказов

• Чрезмерный радиус изгиба, постоянный перегиб в одной точке, кручение жил при динамическом движении.
• Механические воздействия: зацепление кабеля движущимися частями, перегрузка натяжением, раздавливание.
• Неправильная затяжка резьбового соединения M8: недотяжка (потеря контакта) или перетяжка (повреждение уплотнения/разъема).
• Попадание влаги, масел, охлаждающих жидкостей при отсутствии или повреждении уплотнения, а также коррозия контактов.
• Электромагнитные наводки из-за прокладки рядом с силовыми кабелями без экранирования и дистанции.

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный допустимый радиус изгиба и исключайте постоянные перегибы в одной точке; при подвижной прокладке используйте направляющие/кабель-каналы.
• Исключайте кручение; разгружайте натяжение у разъемов при помощи клипс, стяжек и опорных точек.
• Затягивайте накидную гайку разъема M8 вручную до упора, без избыточного усилия; контролируйте наличие и целостность уплотнительного элемента.
• Периодически осматривайте оболочку и контакты; очищайте разъем сухой мягкой салфеткой, используйте защитные колпачки при демонтаже.
• Избегайте прокладки рядом с силовыми трассами; при необходимости разделяйте маршруты и применяйте экранирование.
• Соблюдайте температурные и химические ограничения среды; защищайте от агрессивных жидкостей и абразива.

Монтаж и совместимость

Omron XS3W-M421-402-R совместим с датчиками и модулями, оснащенными стандартными M8 4-контактными разъемами. При подключении ориентируйте ключ разъема, не допускайте перекоса резьбы, избегайте рывков за кабель. Для диагностики используйте «контрольный» исправный кабель, прозвон жил тестером и проверку контакта при легком покачивании — это поможет быстро локализовать проблему.

Хранение и транспортировка

Храните кабель в сухом помещении, скрученным свободной бухтой без переломов. Не размещайте груз сверху, не фиксируйте острыми предметами. Перед установкой убедитесь в отсутствии микроповреждений и загрязнений разъема.

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Кабель с разъемом М8 Omron XS3W-M421-402-R.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Кабель с разъемом М8 Omron XS3W-M421-402-R на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
