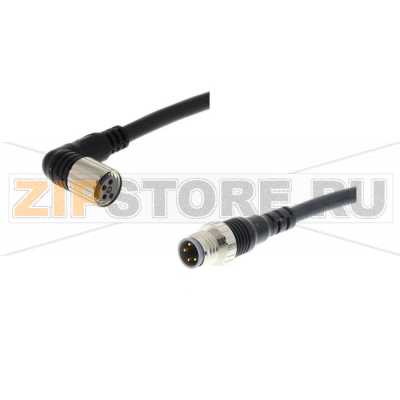

Кабель с разъемом М8 Omron XS3W-M424-402-PR

Описание товара

Omron XS3W-M424-402-PR — это промышленный соединительный кабель с разъемами стандарта M8, предназначенный для подключения датчиков и исполнительных устройств к модулям ввода-вывода и контроллерам. Конфигурация с угловой розеткой M8 на одном конце и прямым штекером M8 на другом удобна в условиях ограниченного пространства и при монтаже в шкафах, на направляющих или подвижных узлах. Литые корпуса разъемов и интегрированная разгрузка от натяжения обеспечивают стабильный контакт и механическую стойкость при вибрациях.

Кабель рассчитан на эксплуатацию в автоматизированных системах: конвейерные линии, упаковочные и сортировочные комплексы, станочное оборудование, роботизированные участки. Наружная оболочка типа PUR устойчива к маслам и абразивному износу, что делает Omron XS3W-M424-402-PR пригодным для цехов с наличием смазочно-охлаждающих жидкостей и для подвижной прокладки в кабель-каналах и направляющих цепях.

Назначение и применение

Используется как готовое решение для быстросъемного подключения датчиков расстояния, индуктивных/емкостных датчиков, концевых выключателей, маломощных клапанов и других устройств с разъемом M8. Совместим с оборудованием большинства производителей при условии совпадения распиновки и типа кодировки M8.

Причины поломок

• Многократные циклы изгиба ниже допустимого радиуса, кручение кабеля, отсутствие разгрузки от натяжения.
• Перетирание об острые кромки, защемление, ударные нагрузки, следствие чего — перелом жил или трещины оболочки.
• Попадание влаги и загрязнений через поврежденный уплотнитель или при неполной/неправильной затяжке резьбового соединения.
• Чрезмерная затяжка накидной гайки, приводящая к растрескиванию корпуса или деформации контактов; либо недостаточная затяжка и разбалтывание на вибрации.
• Химическое воздействие агрессивных растворителей и горячих масел при нарушенной целостности оболочки.
• Механическое повреждение штифтов/гнезд при неточном совмещении разъемов.

Как понять, что запчасть вышла из строя

• Плавающие или пропадающие сигналы датчика, ложные срабатывания, нестабильная связь при касании или шевелении кабеля.
• Визуально заметные надрывы, заломы, приплюснутые участки, трещины на вводах, следы масла под оболочкой или коррозии на контактах.
• Разболтанная или поврежденная гайка, неполная фиксация ответной части, перекос при соединении.
• Потемнение/окисление контактов, следы влаги внутри разъема, следствие — рост переходного сопротивления и нагрев.
• Отрицательные результаты проверки целостности жил и изоляции мультиметром (обрыв/короткое замыкание).

Рекомендации по уходу и эксплуатации

• Прокладывайте кабель с соблюдением минимального радиуса изгиба, избегайте кручения оси и рывков; используйте опоры, клипсы и разгрузку от натяжения.
• В подвижных участках применяйте кабельные цепи/рукава, исключайте трение об острые кромки; защищайте от стружки и сварочных брызг.
• Подключайте Omron XS3W-M424-402-PR, удерживая корпус разъема, а не тяните за кабель; затягивайте резьбу равномерно, без чрезмерного усилия.
• Поддерживайте чистоту: удаляйте загрязнения мягкой салфеткой с нейтральным средством, не используйте агрессивные растворители; храните разъемы с защитными колпачками.
• Не допускайте попадания влаги на разомкнутые разъемы; регулярно проверяйте уплотнения и состояние оболочки, своевременно заменяйте при первых признаках износа.
• Разводите силовые и сигнальные линии, чтобы снизить помехи; избегайте параллельной укладки рядом с частотными преобразователями без экранирования/дистанции.

Грамотный монтаж и регламентные осмотры продлевают срок службы кабеля и поддерживают надежность системы. При замене учитывайте тип ответных частей, ориентацию (угловая/прямая) и совместимость распиновки M8.
