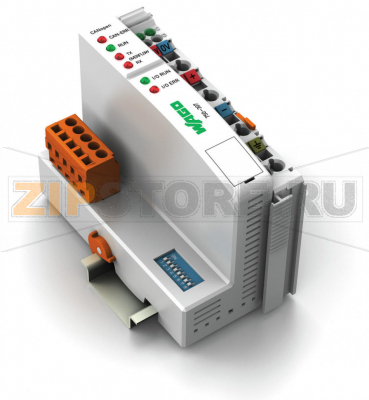

Этот каплер подключает систему WAGO-I/O-SYSTEM в качестве ведомого (slave) устройства к полевой шине CANopen. Данные модулей передаются с помощью PDO и SDO.
Каплер автоматически конфигурирует подключённые модули и формирует локальный образ процесса, включающий аналоговые, дискретные и специализированные модули. Данные аналоговых и специализированных модулей передаются по словам и/или байтам, цифровые — побитно.
Локальный образ процесса разделён на две области: принятые данные и данные для передачи. Технологические данные через CANopen могут отправляться в ПЛК, ПК или систему SCADA для дальнейшей обработки, а также приниматься с полевого уровня.
Данные аналоговых модулей размещаются в PDO согласно порядку подключения модулей к каплеру. Биты дискретных модулей упаковываются по байтам и также отображаются в PDO. Если объём дискретной информации превышает 8 бит, каплер автоматически начинает новый байт.
Любые записи словаря объектов могут быть — по требованию пользователя — отображены в 5 PDO на приём и 5 PDO на передачу.
Полный образ входного и выходного процесса доступен по SDO.
Примечание: при новых инсталляциях обращайте внимание на каплер 750-337 (расширенная функциональность). Требуются EDS‑файлы.
| Связь | CANopen |
| Макс. количество узлов у ведущего (master) | 110 |
| Скорость передачи | 10 kBd … 1 MBd |
| Макс. длина сегмента шины | 1000 м |
| Среда передачи | Экранированный медный кабель 3 × 0,25 мм² |
| Количество модулей ввода-вывода (на узел) | 64 |
| Другие характеристики CANopen |
Ведомое NMT-устройство Минимальная загрузка Переменное отображение PDO Экстренные сообщения (Emergency) Контроль рабочего состояния |
| Количество PDO | 5 на передачу / 5 на приём |
| Количество SDO | 2 SDO‑сервера |
| Назначение COB‑ID | SDO, стандартное |

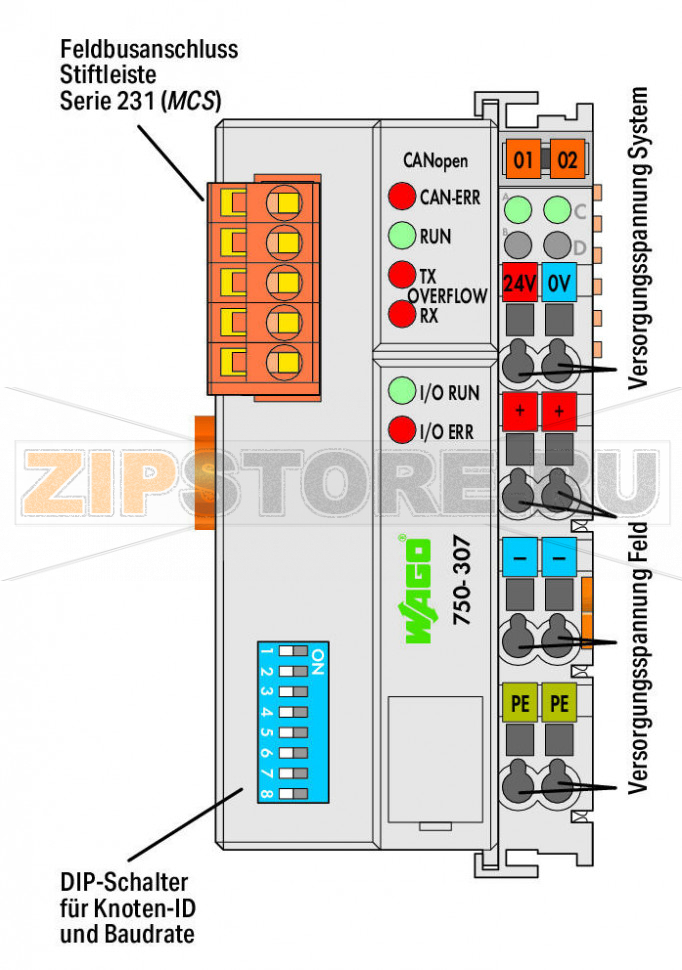

| Задание ID узла | DIP‑переключатели |
| Коммуникационный профиль | DS‑301 V3.0 |
| Профиль устройства | DS‑401 V1.4 |
| Макс. образ входного/выходного процесса (по шине) | 512 байт / 512 байт |

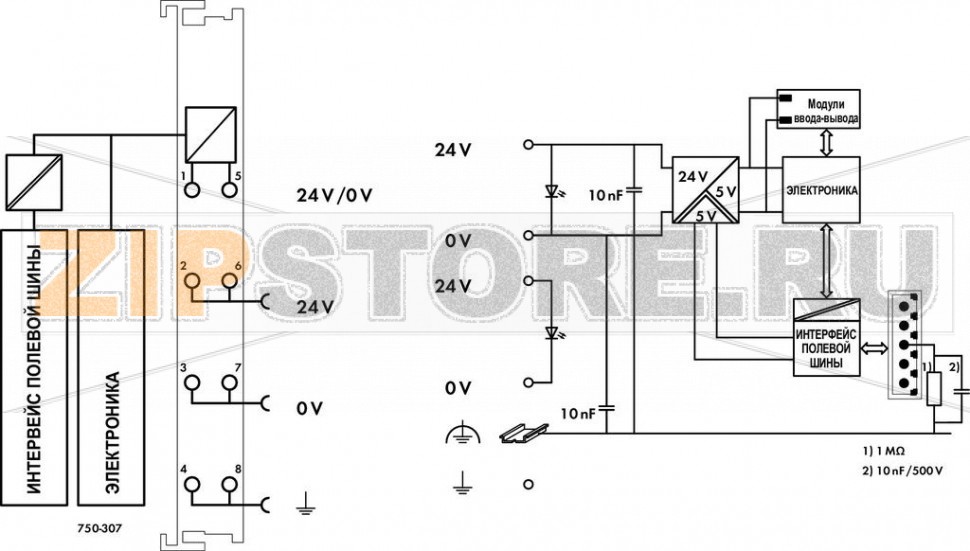

| Напряжение системного питания | DC 24 В (−15 … +20 %); через клеммы уровня разводки (CAGE CLAMP) |
| Потребление от системного питания (5 В) | 350 мА |
| Суммарный ток для системного питания | 1650 мА |
| Напряжение питания полевых цепей | DC 24 В (−15 … +20 %); через силовые перемычки |
| Типовой входной ток при 24 В (ном. нагрузка) | 500 мА |
| КПД источника питания (тип.) при 24 В | 87 % |
| Изоляция | 500 В система/питание |
| Число исходящих силовых перемычек | 3 |
| Токовая нагрузочная способность перемычек | 10 А |
| Технология подключения: коммуникация/шина | CANopen: 1 × 5‑контактный штекер |
| Технология подключения: питание полевых цепей | 6 × CAGE CLAMP |
| Технология подключения: системное питание | 2 × CAGE CLAMP |
| Технология подключения: конфигурация устройства | 1 × 4‑контактный штекер |
| Тип подключения (1) | Система/полевое питание |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Многожильные тонкие проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0,31 … 0,35" |
| Ширина | 50,5 мм / 1,988" |
| Высота | 100 мм / 3,937" |
| Длина | 71,1 мм / 2,799" |
| Высота от верхней кромки DIN‑рейки 35 | 63,9 мм / 2,516" |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | Светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Масса | 200 г |
| Маркировка соответствия | CE |
| Температура эксплуатации | 0 … 55 °C |
| Температура хранения | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | Горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | До 95 % |
| Виброустойчивость | По IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | По EN 61000‑6‑2 |
| ЭМС — излучение помех | По EN 61000‑6‑4 |
| Устойчивость к загрязняющим веществам | По IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при 75 % RH | 10 ppm |
| Допустимая концентрация SO2 при 75 % RH | 25 ppm |
| Группа товара | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454672263 |
| ТН ВЭД | 85176200000 |
Каплер полевой шины CANopen® WAGO 750‑307 предназначен для интеграции модулей WAGO‑I/O‑SYSTEM в сети на базе CANopen в роли ведомого узла. Устройство автоматически формирует образ процесса, поддерживает работу с аналоговыми, дискретными и специализированными модулями, а обмен технологическими данными выполняется через PDO и SDO. Такая архитектура упрощает масштабирование ввода‑вывода и ускоряет ввод в эксплуатацию при модернизации машин, инженерных систем зданий и технологических установок.
Настройка идентификатора узла и скорости выполняется аппаратными переключателями, что снижает риск ошибок при конфигурировании. Отображение данных в PDO гибко и позволяет оптимизировать нагрузку шины. Для параметрирования используются EDS‑файлы; поддерживаются стандартные профили CANopen, что облегчает интеграцию с ПЛК различных производителей. Диагностика состояния осуществляется по индикации на корпусе и по служебным сообщениям сети, включая аварийные уведомления.
Типовые области применения охватывают распределённый сбор сигналов и управление исполнительными устройствами в станках, на конвейерах, в системах HVAC и диспетчеризации. WAGO 750‑307 обеспечивает компактность решения, разделение системного и полевого питания и удобное подключение через пружинные клеммы CAGE CLAMP. Для стабильной связи рекомендуется экранированный кабель, корректное заземление экрана и правильная оконечная нагрузка шины.
Причины возможных отказов: превышение допустимого напряжения питания, переполюсовка или замыкание в полевых цепях; нарушения целостности шины (перепутаны CAN_H/CAN_L, отсутствие или лишняя терминальная нагрузка, обрывы/экранировка); воздействие конденсата, высокой влажности и коррозионно‑активных газов; перегрев из‑за недостаточной вентиляции; механические повреждения, вибрации вне норм; электростатические разряды при обслуживании; конфликт идентификаторов узлов в сети.
Как понять, что каплер вышел из строя: отсутствует связь с мастер‑узлом, устройство не видится в сети; индикация ошибки шины/устройства не переходит в рабочий режим; частые тайм‑ауты обмена, аварийные сообщения от узла; некорректные или «плавающие» состояния каналов ввода‑вывода; сильный нагрев, запах гари, видимые следы повреждений; невозможность параметрирования через SDO при исправной шине и питании. Перед выводом вердикта стоит исключить ошибку терминаторов, кабеля и конфликта ID.
Рекомендации по эксплуатации и уходу: обеспечьте соответствующие условия окружающей среды и вентиляцию в шкафу; регулярно проверяйте целостность кабеля, экранирование и надёжность посадки проводников в клеммах; периодически очищайте устройство от пыли сухим воздухом; избегайте конденсации — при перепадах температур используйте обогрев или осушение шкафа; храните и перевозите в оригинальной упаковке; при работах соблюдайте ESD‑меры; фиксируйте и резервируйте конфигурацию сети и отображение PDO, чтобы ускорить замену; при замене каплера воспроизведите прежний ID узла и параметры и выполните проверку обмена на холостом ходу. Соблюдение этих рекомендаций продлевает ресурс изделия и снижает вероятность остановов из‑за коммуникационных сбоев.
