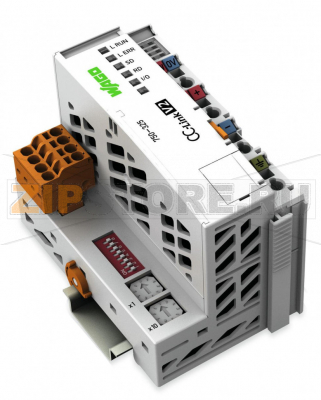

Каплер полевой шины CC-Link; светло-серые Wago 750-325

Name: Каплер полевой шины CC-Link; светло-серые Wago 750-325
Brand: Wago
SKU: 750-325

Каталожный номер 750-325

Каплер полевой шины CC-Link; светло-серые Wago 750-325 - Каплер полевой шины CC-Link; светло-серые Wago 750-325

Розничная цена

425 $ с НДС

array(34) { ["id"]=> string(6) "171851" ["product_id"]=> string(6) "234465" ["id_1c"]=> NULL ["sku"]=> string(7) "750-325" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-325" ["image_id"]=> NULL ["price"]=> float(40396) ["primary_price"]=> string(10) "425.208296" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(40396) ["unconverted_price"]=> float(425.2) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(40396) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 40 396 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Данный каплер полевой шины подключает WAGO I/O System в качестве ведомого устройства к сети CC‑Link. Каплер поддерживает версии протокола CC‑Link V1.1 и V2.0.

Каплер автоматически определяет все подключенные модули ввода/вывода и формирует локальный образ процесса. В образ процесса могут входить модули аналогового (поблочный обмен по словам) и дискретного (побитовый обмен) типов в произвольном порядке.

Образ процесса передается по шине CC‑Link в память системы управления. Локальный образ процесса разделен на две зоны данных: принятые данные и данные на передачу. Процессные входные и выходные данные передаются по протоколу CC‑Link в систему управления для дальнейшей обработки.

Данные аналоговых модулей размещаются в автоматически создаваемом образе процесса в соответствии с фактической последовательностью модулей за каплером. Биты дискретных модулей передаются побайтно и добавляются к аналоговым данным. Если объем дискретной информации превышает восемь бит, каплер автоматически начинает новый байт.

Технические данные

Связь	CC‑Link
Параметры устройства	Режим работы: CC‑Link V2.0 (по умолчанию)/V1.1; Расширенная настройка циклов: 1, 2, 4 (по умолчанию), 8 циклов
Макс. число узлов полевой шины у мастера	64
Скорость передачи	156 кБод … 10 МБод
Макс. длина сегмента полевой шины	1200 м
Среда передачи	Экранированный медный кабель 2/3 × 0,5 мм²
Адреса станций	1 … 4 / 4 (настройка по умолчанию)
Количество модулей ввода‑вывода (на узел)	64
Макс. входной образ процесса	RX (дискретные входы): V1.1: 16, 48, 80, 112 бит; V2.0: 16, 48, 80, 112 бит (1 цикл); V2.0: 16, 80, 144, 208 бит (2 цикла); V2.0: 48, 176, 304, 432 бита (4 цикла); V2.0: 112, 368, 624, 880 бит (8 циклов) и 16 бит на системную область; RWr (аналоговые входы): V1.1: 4, 8, 12, 16 слов (16 бит); V2.0: 4, 8, 12, 16 слов (1 цикл); V2.0: 8, 16, 24, 32 слова (2 цикла); V2.0: 16, 32, 48, 64 слова (4 цикла); V2.0: 32, 64, 96, 128 слов (8 циклов)
Макс. выходной образ процесса	RY (дискретные выходы): V1.1: 16, 48, 80, 112 бит; V2.0: 16, 48, 80, 112 бит (1 цикл); V2.0: 16, 80, 144, 208 бит (2 цикла); V2.0: 48, 176, 304, 432 бита (4 цикла); V2.0: 112, 368, 624, 880 бит (8 циклов) и 16 бит на системную область; RWw (аналоговые выходы): V1.1: 4, 8, 12, 16 слов (16 бит); V2.0: 4, 8, 12, 16 слов (1 цикл); V2.0: 8, 16, 24, 32 слова (2 цикла); V2.0: 16, 32, 48, 64 слова (4 цикла); V2.0: 32, 64, 96, 128 слов (8 циклов)

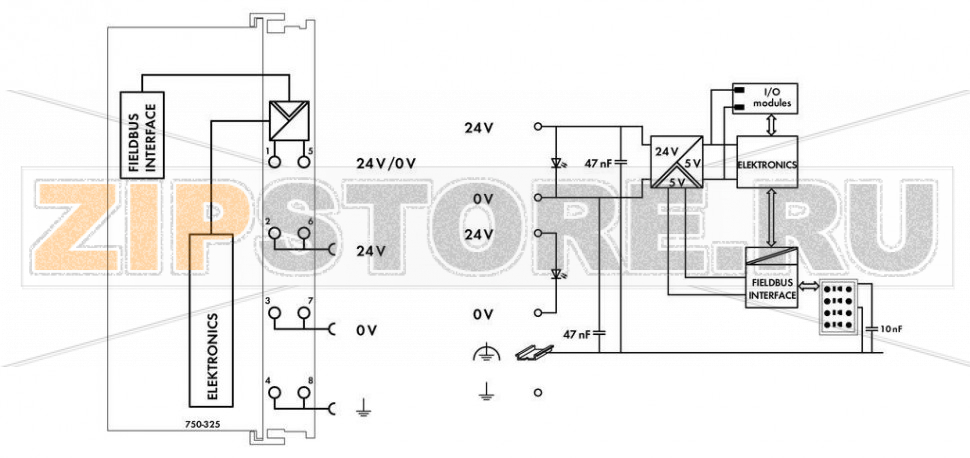

Напряжение системного питания	24 В DC (−25 … +30%); через уровень проводки (зажим CAGE CLAMP®)
Потребление по системному питанию (5 В)	200 мА
Суммарный ток для системного питания	1800 мА
Напряжение питания поля	24 В DC (−25 … +30%); через контактные перемычки питания
Типовой входной ток при номинальной нагрузке (24 В)	600 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	90%
Изоляция	500 В система/питание
Число исходящих контактных перемычек питания	3
Токовая нагрузочная способность контактных перемычек	10 А

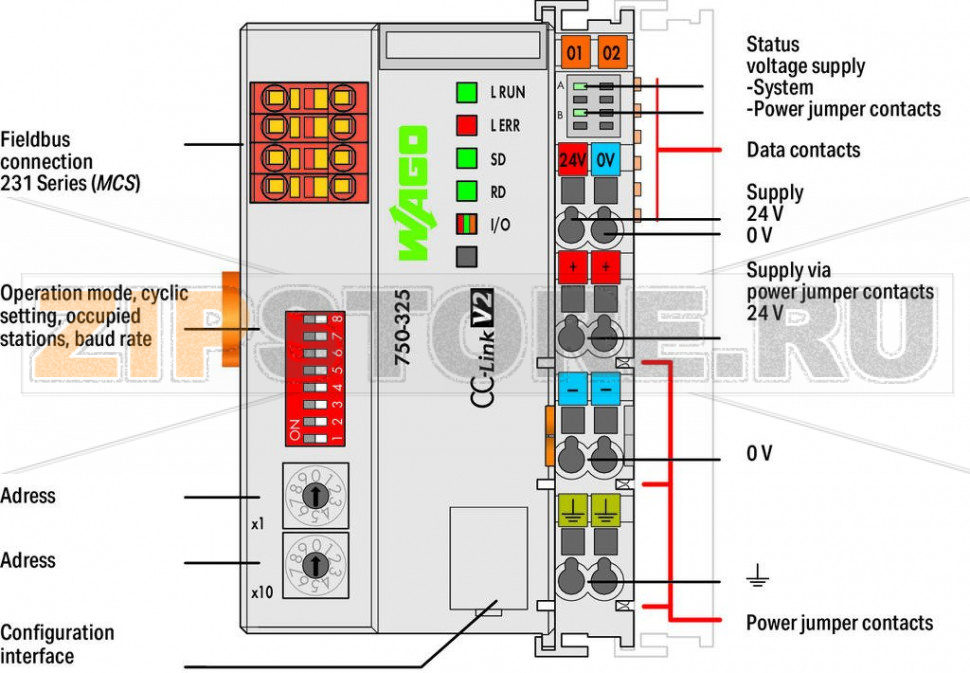

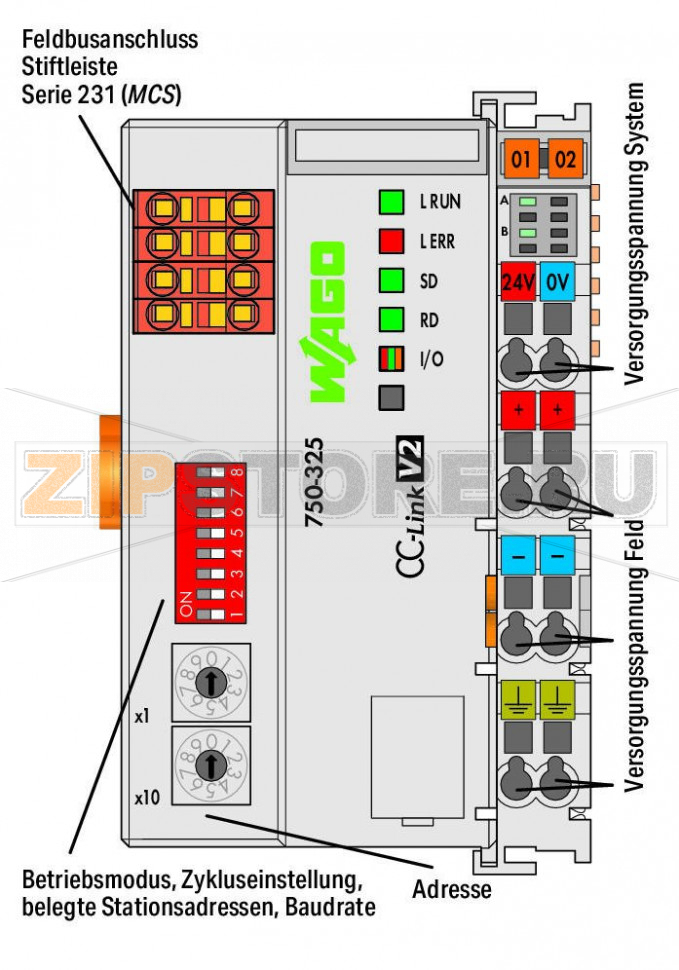

Данные соединения

Технология подключения: связь/полевaя шина	CC‑Link: 1 × 4‑контактный штекер
Технология подключения: питание поля	6 × CAGE CLAMP®
Технология подключения: системное питание	2 × CAGE CLAMP®
Технология подключения: конфигурация устройства	1 × 4‑контактный штекер
Тип соединения (1)	Система/питание поля
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки изоляции	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	61,5 мм / 2,421 дюйма
Высота	100 мм / 3,937 дюйма
Длина	71,9 мм / 2,831 дюйма
Длина от верхней кромки DIN‑рейки 35	64,7 мм / 2,547 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	148,5 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55°C
Температура окружающего воздуха (хранение)	−40 … 85°C
Степень защиты	IP20
Степень загрязнения (5)	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежащи) или вертикально
Относительная влажность (без конденсации)	95%
Виброустойчивость	по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	по EN 61000‑6‑2
ЭМС — излучение помех	по EN 61000‑6‑4
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75% RH	10 ppm
Допустимая концентрация SO2 при 75% RH	25 ppm

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143597449
Код ТН ВЭД	85176200000

Каплер полевой шины CC‑Link Wago 750‑325 предназначен для интеграции распределенной периферии WAGO I/O System в сети CC‑Link с ролями ведомого устройства. Он автоматически формирует образ процесса, объединяя данные от аналоговых и дискретных модулей, и синхронно обменивается ими с контроллером по стандарту CC‑Link, поддерживая версии V1.1 и V2.0. Такое решение упрощает наращивание ввода‑вывода, сокращает время ввода в эксплуатацию и обеспечивает масштабируемость системы.

Wago 750‑325 применяют в машиностроении, упаковочных линиях, системах транспортировки, а также в процессной автоматизации, где требуется надежная связь с высокими скоростями передачи и гибкая конфигурация модулей. Каплер распознает порядок установленных модулей и автоматически размещает их данные в образе процесса, позволяя свободно комбинировать типы сигналов без дополнительного программирования.

Устройство способствует стабильности обмена благодаря четкому разделению входной и выходной областей данных и последовательной отправке дискретной информации по байтам. Это облегчает диагностику и снижает вероятность ошибок сопоставления каналов при модернизации или расширении станции ввода‑вывода.

Причины возможных поломок

Наиболее частые причины отказов Wago 750‑325 связаны с нарушениями условий эксплуатации: превышение допустимой температуры или влажности, воздействие агрессивных газов и пыли, вибрации и удары выше нормы. Риск повреждений повышают ошибки в электропитании — броски напряжения, обратная полярность, плохое качество источника питания, а также нарушения правил экранирования и заземления линии CC‑Link, приводящие к ЭМС‑наводкам и деградации интерфейсной части.

Дополнительные факторы — механические воздействия на клеммы и кабель, слабо закрепленные или окисленные соединения, неправильная установка или снятие модулей при поданном питании, попадание влаги, а также статическое электричество при отсутствии мер ESD‑защиты.

Как понять, что запчасть вышла из строя

Признаками неисправности каплера являются периодическая или полная потеря связи с мастером CC‑Link, сообщения об ошибках станции, частые тайм‑ауты, «замирание» данных ввода‑вывода, несоответствие фактического образа процесса ожидаемой конфигурации. Также настораживают аномальный нагрев корпуса, запах гари, видимые следы оплавления или коррозии, отсутствие реакции на изменение входных сигналов при известных исправных модулях и кабелях.

Если после проверки кабелей, терминаторов, экранирования и источника питания связь не восстанавливается, вероятна деградация аппаратной части. В этом случае имеет смысл временно заменить Wago 750‑325 на исправный аналог для подтверждения диагноза.
