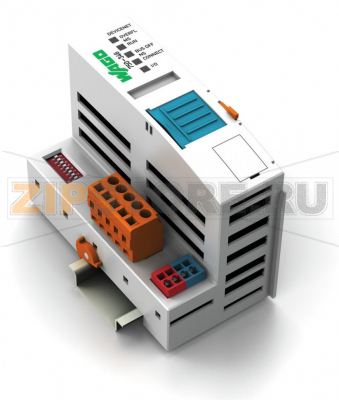

Каплер полевой шины DeviceNet; ECO; светло-серые Wago 750-346

Name: Каплер полевой шины DeviceNet; ECO; светло-серые Wago 750-346
Brand: Wago
SKU: 750-346

Каталожный номер 750-346

Каплер полевой шины DeviceNet; ECO; светло-серые Wago 750-346 - Каплер полевой шины DeviceNet; ECO; светло-серые Wago 750-346

Розничная цена

234 $ с НДС

array(34) { ["id"]=> string(6) "171852" ["product_id"]=> string(6) "234466" ["id_1c"]=> NULL ["sku"]=> string(7) "750-346" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-346" ["image_id"]=> NULL ["price"]=> float(22206) ["primary_price"]=> string(10) "233.740356" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(22206) ["unconverted_price"]=> float(233.74) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(22206) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 22 206 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Каплер полевой шины ECO разработан для задач с уменьшенными потребностями во вводе/выводе. Он рассчитан на использование только дискретных данных процесса или небольшого количества аналоговых данных, при этом сохраняются все возможности выбора, предлагаемые серией 750.

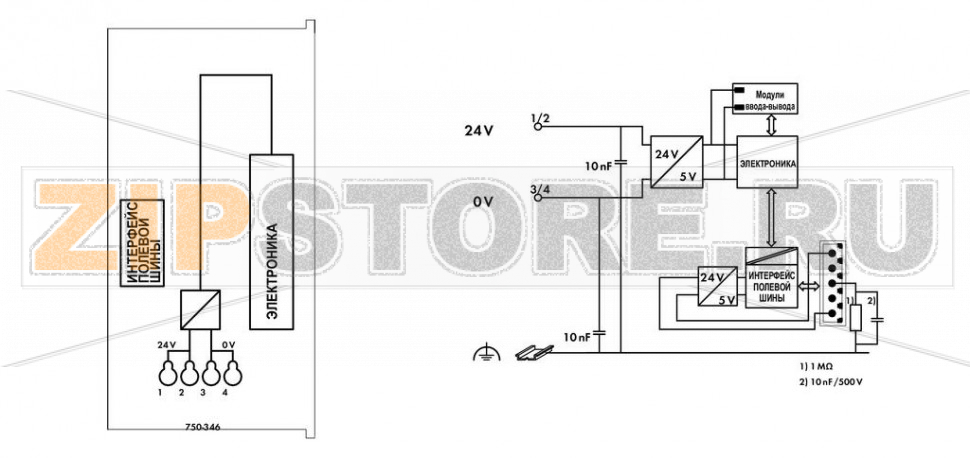

Каплер имеет встроенный зажим подключения источника питания для системного напряжения. На силовые контакты/перемычки полевого уровня питание подается через отдельный модуль питания.

Каплер DeviceNet™ выполняет автоматическое конфигурирование и формирует локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули.

DeviceNet™ хранит образ процесса в соответствующем управляющем устройстве (ПЛК, ПК или СК).

Локальный образ процесса разделён на две области данных: принятые данные и данные для отправки. Технологические данные через полевую шину DeviceNet™ могут быть переданы в ПЛК, ПК или СК для дальнейшей обработки, а также могут быть получены с полевого уровня через DeviceNet™.

Данные аналоговых модулей сохраняются в образе процесса, который создаётся автоматически в соответствии с порядком, в котором модули подключены к шинному соединителю. Биты дискретных модулей передаются по байтам и добавляются к аналоговым данным. Если количество дискретной информации превышает 8 бит, шинный соединитель автоматически начинает новый байт.

Примечание

Требуются файлы EDS.

Технические данные

Связь	DeviceNet
Макс. число узлов полевой шины у ведущего	64
Макс. число точек ввода-вывода	6 000
Скорость передачи	до 500 кбод (125, 250, 500 кбод)
Макс. длина сегмента полевой шины	500 м
Среда передачи	Экранированный медный кабель. Магистраль: 2 × 0,82 мм² + 2 × 1,7 мм²; ответвление: 2 × 0,2 мм² + 2 × 0,32 мм²
Количество модулей ввода-вывода (на узел)	64
Образ процесса (вход/выход по полевой шине), макс.	32 Байт / 32 Байт
Напряжение системного питания	DC 24 В (−15…+20 %), по уровню разводки
Потребление по системному питанию (5 В)	350 мА
Суммарный ток системного питания	650 мА
Входной ток через интерфейс DeviceNet при 11 В	120 мА
Типовой входной ток при номинальной нагрузке (24 В)	260 мА
КПД источника питания (тип.) при ном. нагрузке (24 В)	80 %

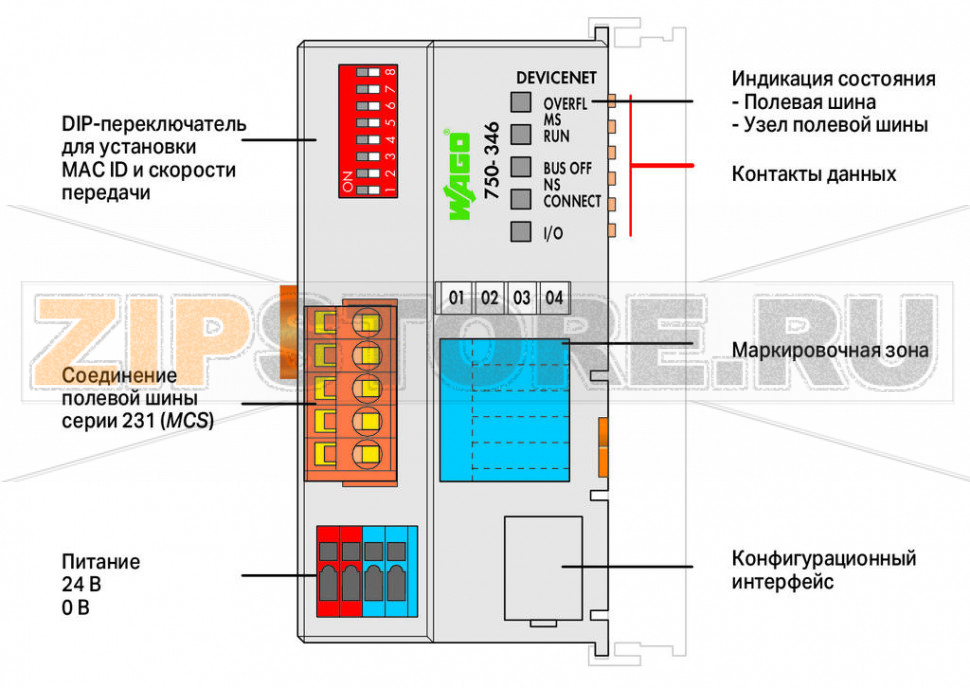

Данные соединения

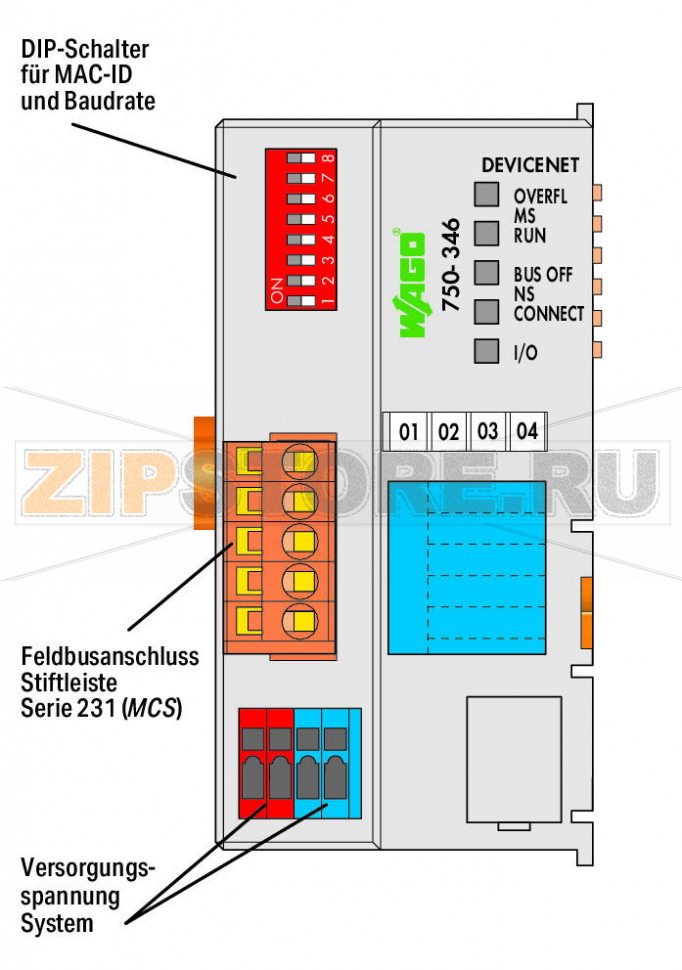

Технология подключения: коммуникация/полев. шина	DeviceNet: 1 × 5‑контактный штекер
Технология подключения: системное питание	4 × CAGE CLAMP®
Технология подключения: конфигурирование устройства	1 × 4‑контактный штекер
Тип подключения (1)	Системное питание
Сечение одножильных проводников	0,08…1,5 мм² / 28…16 AWG
Сечение тонких многожильных проводников	0,08…1,5 мм² / 28…16 AWG
Длина зачистки	5…6 мм / 0,2…0,24 дюйма
Примечание (сечение проводника)	14 AWG: THHN, THWN

Геометрические данные

Ширина	49,5 мм / 1,949 дюйма
Высота	96,8 мм / 3,811 дюйма
Длина	71,9 мм / 2,831 дюйма
Высота от верхней кромки DIN‑рейки 35 мм	64,7 мм / 2,547 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,595 МДж
Масса	115 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0…55 °C
Температура окружающего воздуха (хранение)	−40…85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0…2000 м
Монтажное положение	горизонтальное (стоя/лёжа) или вертикальное
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	по IEC 60068‑2‑6
Ударопрочность	15g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	по EN 61000‑6‑2
ЭМС — излучение помех	по EN 61000‑6‑4
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H₂S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO₂ при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454406998
Таможенный код	85176200000

Каплер полевой шины DeviceNet; ECO; светло‑серые WAGO 750‑346 предназначен для компактных распределённых систем ввода‑вывода, где требуется надежный обмен дискретными сигналами и ограниченным объёмом аналоговых данных. Устройство автоматически формирует образ процесса в соответствии с установленными модулями серии 750, что упрощает конфигурирование и сокращает время ввода в эксплуатацию. Наличие встроенного клеммного зажима системного питания и отдельной подачи на силовые контакты полевого уровня позволяет гибко организовать питание модулей и нагрузок, сохраняя изоляцию контуров.

В промышленной сети DeviceNet каплер WAGO 750‑346 выступает интерфейсом между полевым уровнем и управляющим контроллером, обеспечивая обмен данными в реальном времени и детерминированность передачи. Использование стандартных файлов EDS гарантирует корректную идентификацию и параметрирование в инженерных средах. Конструкция для монтажа на DIN‑рейку и компактные габариты позволяют устанавливать устройство в шкафах автоматики с ограниченным пространством, а система пружинных зажимов CAGE CLAMP обеспечивает быстрое и виброустойчивое подключение проводников без обслуживания.

Типичные области применения: локальные станции ввода‑вывода на линиях с небольшим количеством датчиков и исполнительных механизмов, модернизация существующих сетей DeviceNet, интеграция дискретных модулей в состав распределённых систем управления.

Признаки неисправности

Отсутствие индикации питания или связи, контроллер не видит узел в сети.
Нестабильная связь: частые переходы в состояние Bus‑Off, потеря кадров, ошибки CRC.
Отсутствие обновления образа процесса, зависание данных или некорректные значения на входах/выходах.
Аномальный нагрев корпуса, запах перегрева, видимые следы повреждений, почернение.
Повторяющиеся сбои после корректной конфигурации и проверки кабельной линии.

Возможные причины выхода из строя

Перенапряжение или переполюсовка на клеммах питания, броски коммутационных перенапряжений.
Превышение допустимого тока по системной шине при большом числе модулей без дополнительных источников питания.
Ошибки монтажа и экранирования кабелей DeviceNet, неправильная терминация магистрали и ответвлений.
Воздействие агрессивных газов (H2S, SO2) и конденсации влаги, превышающих допустимые нормы.
Механические воздействия: вибрация/удары сверх нормативов, повреждение разъёмов и клемм.
Статические разряды при работе без соблюдения ESD‑мер.
Эксплуатация вне допустимых температур или в условиях недостаточной вентиляции.

Рекомендации по эксплуатации и уходу

Соблюдайте допустимые значения напряжения и тока; при большом количестве модулей используйте дополнительные модули питания.
Прокладывайте экранированные кабели DeviceNet согласно топологии магистраль‑ответвления, обеспечивайте корректную терминацию и заземление экрана.
Периодически проверяйте контактные соединения CAGE CLAMP, состояние изоляции и целостность экрана кабеля.
Поддерживайте чистоту в шкафу, исключайте пыль и конденсацию, обеспечьте вентиляцию согласно требованиям.
Защищайте устройство от агрессивных газов; при неблагоприятной атмосфере применяйте герметичные шкафы или фильтрацию воздуха.
Следите за корректностью EDS‑файлов и параметров в конфигурации, фиксируйте адресацию узла и скорость сети.
При диагностике избегайте «горячих» подключений, применяйте антистатические меры, фиксируйте результаты индикации и журналов сети.

Соблюдение указанных рекомендаций повышает надежность работы каплера WAGO 750‑346 и продлевает срок его службы в составе сети DeviceNet.
