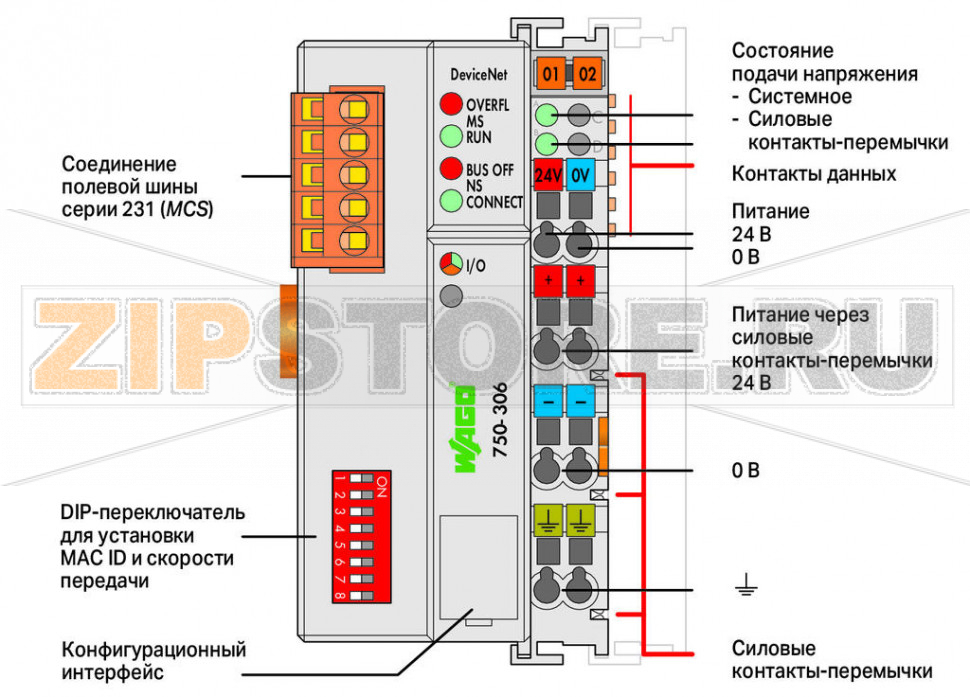

Данный каплер подключает систему WAGO-I/O-SYSTEM в качестве подчиненного устройства к полевой шине DeviceNetTM.
Шинный соединитель выполняет автоматическое конфигурирование и создает локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные передаются бит за битом.
DeviceNetTM хранит образ процесса в соответствующем управляющем устройстве (ПЛК, ПК или СК).
Локальный образ процесса разделен на две зоны данных, в которых содержатся принятые данные и данные для отправки. Технологические данные с помощью полевой шины DeviceNetTM могут быть отправлены в ПЛК, ПК или СК для дальнейшей обработки, а также могут быть получены с полевого уровня через DeviceNetTM.
Данные аналоговых модулей сохраняются в образе процесса, который создается автоматически в соответствии с порядком, в котором модули подключены к шинному соединителю. Биты дискретных модулей пересылаются байт за байтом и добавляются к аналоговым данным. Если количество дискретных информации превышает 8 битов, шинный соединитель автоматически начинает новый байт.
Примечание: необходимы файлы EDS
Технические данные
| Связь | DeviceNet |
| Number of fieldbus nodes on the master max. | 64 |
| Макс. кол-во точек ввода-вывода | 6 000 |
| Baud rate | 500 kBd (125 Кбод, 250 Кбод, 500 Кбод) |
| Fieldbus segment length max. | 500 м |
| Transmission medium | Shielded Cu cable Trunk line: 2 x 0.82 mm? + 2 x 1.7 mm? Drop line: 2 x 0.2 mm? + 2 x 0.32 mm? |
| Количество модулей ввода-вывода (на узел) | 64 |
| Характеристики DeviceNet | Опрашиваемое соединение для сообщений ввода-вывода Стробирующее соединение для сообщений ввода-вывода Изменение состояния Циклическое соединение для сообщений Только группа 2, подчиненное устройство |
| Input and output process image (Fieldbus) max. | 512 Byte/512 Byte |
| System supply voltage | DC 24 V(-25 … +30 %); via wiring level (CAGE CLAMP® connection) |
| Current consumption, system supply (5 V) | 350 mA |
| Total current for system supply | 1 650 mA |
| Field supply voltage | DC 24 V (-25 … +30 %); via power jumper contacts |
| Input current via DeviceNet interface at 11 V | 120 mA |
| Тип. входной ток при номинальной нагрузке (24 В) | 500 mA |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 87 % |
| Изоляция | 500 В система/питание |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |
| Сертификат | ODVA |

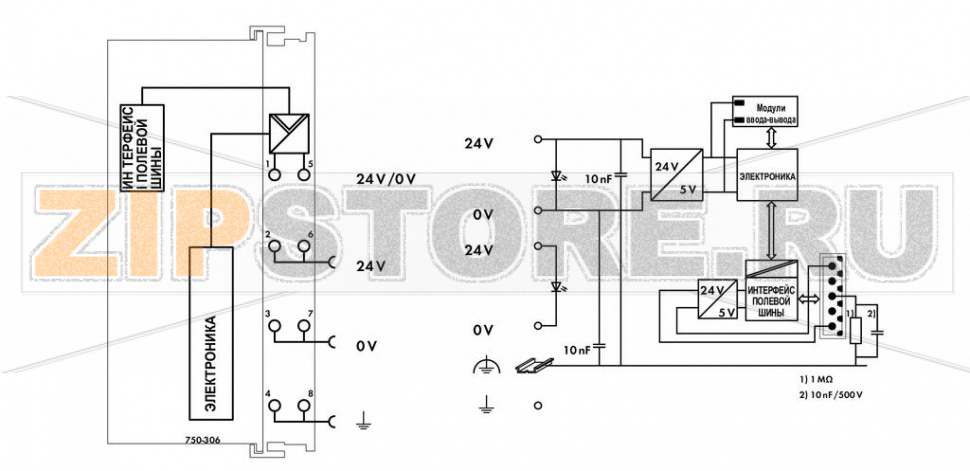

Данные соединения
| Connection technology: communication/fieldbus | DeviceNet: 1 x 5-pole male connector |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: Device configuration | 1 x 4-pole male connector |
| Connection type (1) | System/field supply |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 50,5 mm / 1.988 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 71,1 mm / 2.799 inch |
| Length from upper-edge of DIN-35 rail | 63,9 mm / 2.516 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 200 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-4, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4045454526542 |
| Customs tariff number | 85176200000 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
