Главная→ Электротехника промышленная → Wago → Автоматизация → Системы ввода-вывода → Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316

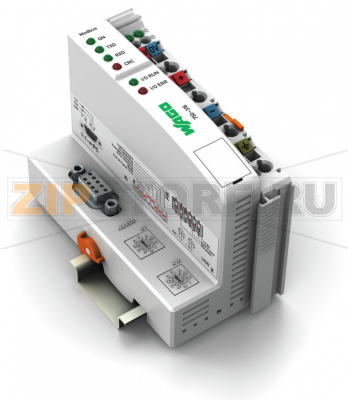

Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316

Name: Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316
Brand: Wago
SKU: 750-316

Каталожный номер 750-316

Розничная цена

1 020 $ с НДС

array(34) { ["id"]=> string(6) "171863" ["product_id"]=> string(6) "234477" ["id_1c"]=> NULL ["sku"]=> string(7) "750-316" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-316" ["image_id"]=> string(1) "0" ["price"]=> float(96899) ["primary_price"]=> string(11) "1019.958874" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(96899) ["unconverted_price"]=> float(1019.95) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(96899) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 96 899 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Этот каплер шины позволяет подключать систему WAGO I/O SYSTEM в качестве slave‑устройства к шине MODBUS или полевой шине.

Каплер распознает все подключенные модули ввода‑вывода и формирует на их основе локальный образ процесса. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные — побитово.

Данные аналоговых модулей сохраняются в образе процесса, который автоматически создается в соответствии с последовательностью подключения модулей к каплеру. Биты дискретных модулей передаются по байтам и добавляются к аналоговым данным. Если количество дискретной информации превышает 8 бит, каплер автоматически начинает следующий байт.

Технические данные

Протокол связи	Modbus RTU
Макс. число узлов полевой шины у мастера	99
Макс. количество точек ввода‑вывода	6 000
Скорость передачи данных	1,2 kBd … 115,2 kBd
Макс. длина сегмента полевой шины	1200 м
Среда передачи	Экранированный медный кабель 2 (4) x 0,25 мм²
Количество модулей ввода‑вывода (на узел)	64
Макс. образ процесса ввода/вывода (полев. шина)	512 байт / 512 байт
Напряжение системного питания	DC 24 В (−25 … +30 %), через уровень проводки (клеммы CAGE CLAMP®)
Потребление тока, системное питание (5 В)	350 мА
Суммарный ток системного питания	1 650 мА
Напряжение питания полевых цепей	DC 24 В (−25 … +30 %), через силовые перемычки
Типовой входной ток при номинальной нагрузке (24 В)	500 мА
Эффективность источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Изоляция	500 В между системой и источником питания
Количество исходящих контактов силовой перемычки	3
Токовая нагрузка контактов силовой перемычки	10 А

Данные соединения

Технология подключения: связь/полев. шина	Modbus RTU: 1 x розетка D‑Sub 9
Технология подключения: питание полевых цепей	6 x CAGE CLAMP®
Технология подключения: системное питание	2 x CAGE CLAMP®
Технология подключения: конфигурация устройства	1 x 4‑контактный штекер
Тип подключения (1)	Системное/полевое питание
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 дюйма

Геометрические данные

Ширина	50,5 мм / 1.988 дюйма
Высота	71,1 мм / 2.799 дюйма
Высота от верхнего края DIN‑рейки	63,9 мм / 2.516 дюйма
Длина	100 мм / 3.937 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	182 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура окружающей среды (хранение)	−25 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	без дерейтинга: 0 … 2000 м; с дерейтингом: 2000 … 5000 м (−0,5 К/100 м); макс.: 5000 м
Монтажное положение	любое
Относительная влажность воздуха (без конденсации)	до 95 %
Виброустойчивость	в соответствии с IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	в соответствии с EN 61000‑6‑2, судовые применения
ЭМС — излучение помех	в соответствии с EN 61000‑6‑4, судовые применения
Устойчивость к коррозионным газам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа товаров	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454658359
Код ТН ВЭД	85176200000

Каплер полевой шины MODBUS RS‑232 WAGO 750‑316 предназначен для подключения распределенных модулей ввода‑вывода системы WAGO I/O SYSTEM к сетям на базе протокола Modbus RTU. Устройство выступает в роли ведомого (slave), автоматически идентифицирует установленные модули и формирует образ процесса, объединяя аналоговые и дискретные сигналы. Такой подход упрощает интеграцию в существующие системы управления, SCADA и ПЛК, ускоряет ввод в эксплуатацию и снижает вероятность ошибок при конфигурации.

WAGO 750‑316 использует физический интерфейс RS‑232 и стандартный разъем D‑Sub, что удобно при модернизации объектов и подключении к оборудованию, уже оснащенному последовательным портом. Пружинные клеммы CAGE CLAMP обеспечивают надежное соединение проводников и устойчивость к вибрациям. Индикация состояния питания и обмена по шине помогает в быстрой диагностике на месте эксплуатации.

Признаки неисправности

Отсутствие связи с мастером Modbus, частые ошибки CRC, нестабильное чтение/запись регистров.
Не горят или аномально мигают индикаторы питания/шины, периодические перезагрузки устройства.
Сильный нагрев корпуса, запах перегрева, следы оплавления или коррозии на клеммах.
Отсутствие реакции на подключение/отключение модулей ввода‑вывода, некорректный образ процесса.

Возможные причины отказов

Неправильное подключение интерфейса RS‑232 (перепутаны Tx/Rx, отсутствует общий GND, отсутствие/неподходящий нуль‑модемный кабель).
Перенапряжение или пульсации по цепям 24 В, импульсные помехи, электростатические разряды.
Превышение допустимых условий эксплуатации: температура, влажность, агрессивные газы, запыленность.
Механические воздействия: вибрации, удары, ослабление проводников в клеммах, повреждение разъемов.
Ошибки в конфигурации сети Modbus (адресация, скорость, четность, тайминги опроса), приводящие к ложной диагностике «нет связи».

Как понять, что деталь вышла из строя

Устройство не выходит в онлайн при корректных настройках мастера и заведомо исправном кабеле.
Постоянные ошибки обмена с любыми параметрами и на минимальной скорости, отсутствие реакции на замену кабеля.
Индикаторы не загораются при штатном питании, измеряемое потребление значительно ниже/выше нормы.
Повторяющиеся самопроизвольные перезапуски без внешних причин, «зависания» интерфейса.

Рекомендации по эксплуатации и уходу

Соблюдайте корректную распиновку RS‑232 и тип кабеля (прямой/нуль‑модемный) согласно схеме вашего мастера.
Обеспечьте стабильное питание, раздельную разводку силовых и сигнальных линий, качественное заземление.
Размещайте WAGO 750‑316 на DIN‑рейке с зазором для вентиляции; исключайте тепловые застойные зоны.
Периодически осматривайте клеммы и разъемы: отсутствие окислов, надежная посадка проводников, целостность оболочки кабеля.
Поддерживайте чистоту шкафа: удаляйте пыль сухим сжатым воздухом, избегайте агрессивных чистящих средств.
При изменении топологии или параметров сети фиксируйте настройки (адрес, скорость, четность) и проверяйте обмен тест‑мастером.
Не подключайте/не отключайте модули при поданном питании, если это не предусмотрено регламентом.

Соблюдение этих рекомендаций повышает надежность работы WAGO 750‑316 и снижает риск внеплановых остановов. В случае стойких симптомов отказа целесообразна проверка на заведомо исправном стенде и замена устройства с последующей лабораторной диагностикой.

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
