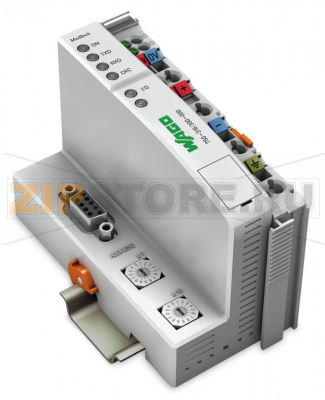

Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316/300-000

Name: Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316/300-000
Brand: Wago
SKU: 750-316/300-000

Каталожный номер 750-316/300-000

Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316/300-000 - Каплер полевой шины MODBUS®; RS-232; 115,2 Кбод; светло-серые Wago 750-316/300-000

Розничная цена

442 $ с НДС

array(34) { ["id"]=> string(6) "171864" ["product_id"]=> string(6) "234478" ["id_1c"]=> NULL ["sku"]=> string(15) "750-316/300-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-316/300-000" ["image_id"]=> string(1) "0" ["price"]=> float(41976) ["primary_price"]=> string(10) "441.839376" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(41976) ["unconverted_price"]=> float(441.83) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(41976) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 41 976 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Этот каплер полевой шины подключает систему WAGO I/O в качестве ведомого устройства к полевой шине MODBUS.

Каплер автоматически обнаруживает все подключенные модули ввода/вывода и формирует локальную карту процесса. Данные аналоговых и специальных модулей передаются словами и/или байтами, данные дискретных модулей — побитно.

Данные аналоговых модулей размещаются в автоматически формируемой карте процесса в соответствии с порядком подключения модулей к каплеру. Биты дискретных модулей передаются по одному и добавляются к аналоговым данным. Если объем дискретной информации превышает восемь бит, каплер автоматически начинает новый байт.

Технические данные

Связь	Modbus RTU
Макс. число узлов шины у ведущего (мастера)	247
Макс. кол-во точек ввода-вывода	6 000
Скорость передачи	150 Bd … 115,2 kBd
Макс. длина сегмента шины	1200 м
Среда передачи	Экранированный медный кабель 2 (4) x 0,25 мм²
Количество модулей ввода-вывода (на узел)	64
Карта входов/выходов по шине (макс.)	512 Байт / 512 Байт

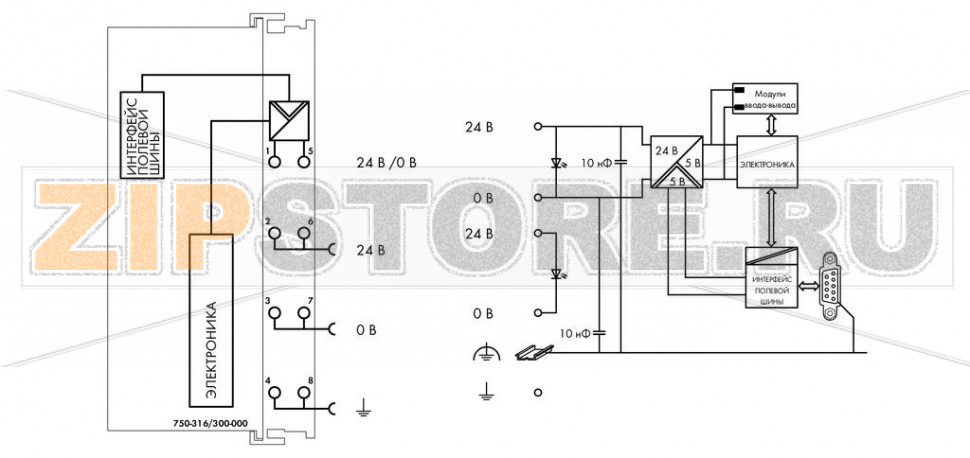

Напряжение питания системы	DC 24 В (-25 … +30 %), через уровень проводки (зажимы CAGE CLAMP®)
Потребление тока, питание системы (5 В)	350 мА
Суммарный ток для питания системы	1 650 мА
Напряжение питания полевых цепей	DC 24 В (-25 … +30 %), через силовые перемычки
Тип. входной ток при номинальной нагрузке (24 В)	500 мА
Эффективность источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Изоляция	500 В система / питание
Число исходящих контактов перемычек питания	3
Токовая нагрузочная способность контактов перемычек питания	10 А

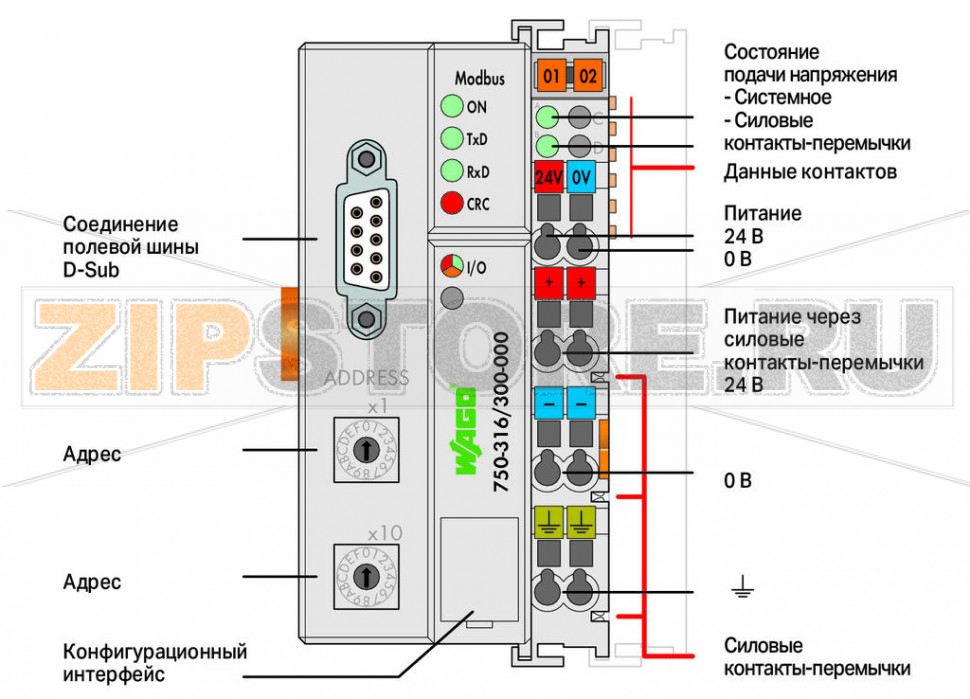

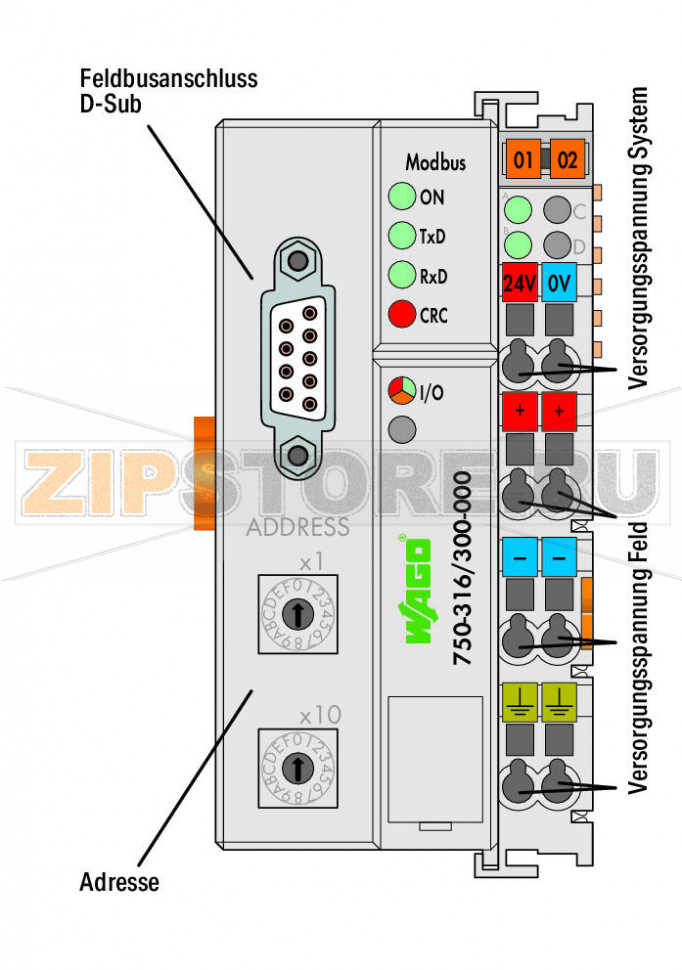

Данные подключения

Технология подключения: связь/полевой интерфейс	Modbus RTU: 1 x гнездо D-Sub 9
Технология подключения: полевое питание	6 x CAGE CLAMP®
Технология подключения: питание системы	2 x CAGE CLAMP®
Технология подключения: конфигурация устройства	1 x 4‑контактный штекер
Тип подключения (1)	Система / полевое питание
Сечение однопроволочных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многопроволочных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	50,5 мм / 1,988 дюйма
Высота	100 мм / 3,937 дюйма
Длина	71,1 мм / 2,799 дюйма
Высота от верхней кромки DIN‑рейки 35	63,9 мм / 2,516 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы и исполнение

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Масса	184,8 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 по IEC 61131-2
Высота эксплуатации	0 … 2000 м
Положение при монтаже	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4g, IEC 60068-2-6
Ударопрочность	15g, IEC 60068-2-27
ЭМС — помехоустойчивость	EN 61000-6-2, для судовых применений
ЭМС — излучение помех	EN 61000-6-3, для судовых применений
Устойчивость к воздействию загрязняющих веществ	IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143070942
Код ТН ВЭД	85176200000

Каплер полевой шины Wago 750-316/300-000 предназначен для интеграции распределенных модулей ввода/вывода WAGO в системы на базе MODBUS RTU по интерфейсу RS‑232. Устройство работает как ведомый узел и обеспечивает обмен с ПЛК, панелями оператора или ПК, сохраняя простую схему настройки и устойчивую работу в составе шкафной автоматики.

Каплер автоматически определяет подключенные модули WAGO 750‑й серии и формирует карту процесса. Аналоговые данные упорядочиваются словами/байтами, дискретные — побитно, в последовательности, соответствующей физическому расположению модулей в станции. Такой подход упрощает масштабирование и обслуживание: при добавлении или замене модулей адресное пространство обновляется без вмешательства в аппаратную часть каплера.

Монтаж на DIN‑рейку и подключение через пружинные зажимы CAGE CLAMP® ускоряют ввод в эксплуатацию и снижают риск ошибок. Диагностические светодиоды помогают быстро оценить состояние питания, шины и ввода/вывода. Экран и общий провод рекомендуется подключать по всей длине, с учетом правил заземления шкафа и топологии линии RS‑232.

Типичные области применения: модернизация установок с последовательными интерфейсами, подключение датчиков и исполнительных механизмов к SCADA/ПЛК, машиностроение и OEM‑решения, где требуется компактная станция ввода/вывода с последовательной связью.

Причины возможных отказов:

Неверные параметры или полярность питания, провалы/скачки напряжения, отсутствие защиты от перенапряжений.
Ошибки коммутации RS‑232 (перепутанные сигнальные контакты D‑Sub, петли земли), использование нестандартных или чрезмерно длинных кабелей.
Электростатические разряды и импульсные помехи при отсутствии экранирования и правильного заземления.
Перегрузка по току полевого питания, превышение допустимого тока через перемычки питания модулей ввода/вывода.
Перегрев из‑за плохой вентиляции, повышенная влажность, конденсация, воздействие коррозионно‑активных газов и пыли.
Механические воздействия: вибрации и удары сверх допустимых, повреждение разъемов и клемм.

Как понять, что узел вышел из строя:

Отсутствует связь с мастером, постоянные тайм‑ауты и рост ошибок CRC.
Светодиоды шины/ошибки (BUS/ERR) указывают на неисправность, при наличии питания индикатор PWR не загорается.
Каплер не определяет модули ввода/вывода, карта процесса формируется некорректно.
Самопроизвольные перезагрузки, сильный нагрев корпуса, запах гари или потемнение пластика.

Рекомендации по уходу и эксплуатации:

Обеспечьте стабильное питание 24 В DC, разделяйте системное и полевое питание, применяйте УЗИП/фильтры и резервирование при необходимости.
Используйте экранированные кабели, соблюдайте требования к длине и параметрам линии RS‑232, правильно заземляйте экран с одной стороны согласно проекту.
Периодически проверяйте качество заделки проводников (муфты/наконечники, длина зачистки), целостность экрана и надежность фиксации на рейке.
Содержите шкаф в чистоте: удаляйте пыль сухим воздухом, обеспечьте вентиляционные зазоры, поддерживайте допустимые температуру и влажность.
После сервисных работ сверяйте адрес узла и параметры последовательного порта в мастере, фиксируйте порядок модулей для корректной карты процесса.
Избегайте изгибов и натяжения кабелей у разъемов, не допускайте механических нагрузок на D‑Sub и клеммы.

При замене Wago 750‑316/300‑000 рекомендуется заранее записать текущие настройки связи и последовательность модулей. Это ускорит восстановление работы и снизит вероятность ошибок при повторном вводе в эксплуатацию.
