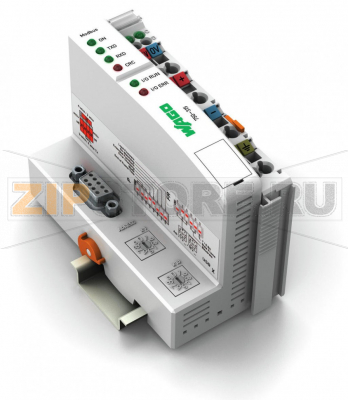

Каплер полевой шины MODBUS®; RS-485; 115,2 Кбод; светло-серые Wago 750-315

Name: Каплер полевой шины MODBUS®; RS-485; 115,2 Кбод; светло-серые Wago 750-315
Brand: Wago
SKU: 750-315

Каталожный номер 750-315

Розничная цена

768 $ с НДС

array(34) { ["id"]=> string(6) "171866" ["product_id"]=> string(6) "234480" ["id_1c"]=> NULL ["sku"]=> string(7) "750-315" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-315" ["image_id"]=> NULL ["price"]=> float(72947) ["primary_price"]=> string(10) "767.840122" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(72947) ["unconverted_price"]=> float(767.83) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(72947) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 72 947 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Этот каплер шины позволяет подключать систему WAGO I/O SYSTEM в качестве slave-устройства к шине MODBUS или другой полевой шине.

Каплер автоматически распознает все подключенные модули ввода/вывода и формирует локальный образ процесса. Данные аналоговых и специализированных модулей передаются словами и/или байтами, дискретные данные — побитово.

Данные аналоговых модулей размещаются в образе процесса в порядке физического следования модулей за каплером. Биты дискретных модулей передаются по байтам и добавляются к аналоговым данным. Если количество дискретной информации превышает 8 бит, каплер автоматически начинает новый байт.

Технические данные

Связь	Modbus RTU
Макс. число узлов на мастере	99
Макс. количество точек ввода-вывода	6 000
Скорость передачи	1,2 кБод … 115,2 кБод
Макс. длина сегмента полевой шины	1200 м
Среда передачи	Экранированный медный кабель 2 (4) × 0,25 мм²
Количество модулей ввода-вывода (на узел)	64
Образ процесса ввода/вывода (макс.)	512 Байт / 512 Байт
Напряжение питания системы	DC 24 В (−25 … +30 %); через уровень проводки (клеммы CAGE CLAMP®)
Потребляемый ток, питание системы (5 В)	350 мА
Суммарный ток питания системы	1 650 мА
Полевое питание (напряжение для нагрузок)	DC 24 В (−25 … +30 %); через силовые перемычки
Типовой входной ток при номинальной нагрузке (24 В)	500 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Изоляция	500 В система / источники питания
Количество исходящих силовых перемычек	3
Допустимый ток через силовые перемычки	10 А

Данные соединения

Тип подключения: связь/полевой интерфейс	Modbus RTU: 1 × разъём D‑Sub 9 (гнездо)
Тип подключения: полевое питание	6 × CAGE CLAMP®
Тип подключения: питание системы	2 × CAGE CLAMP®
Тип подключения: конфигурация устройства	1 × 4‑контактный штекер
Тип подключения (1)	Система / полевое питание
Сечение однопроволочных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	50,5 мм / 1,988 дюйма
Высота	71,1 мм / 2,799 дюйма
Высота от верхней кромки DIN‑рейки	63,9 мм / 2,516 дюйма
Длина	100 мм / 3,937 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Масса	194,6 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура хранения	−25 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 (IEC 61131‑2)
Высота эксплуатации	без дерейтинга: 0 … 2000 м; с дерейтингом: 2000 … 5000 м (−0,5 К/100 м); макс.: 5000 м
Положение при монтаже	любое
Отн. влажность (без конденсации)	до 95 %
Вибростойкость	IEC 60068‑2‑6
Ударопрочность	15 g (IEC 60068‑2‑27)
ЭМС — помехоустойчивость	EN 61000‑6‑2, морские применения
ЭМС — излучение помех	EN 61000‑6‑4, морские применения
Устойчивость к загрязняющим газам	IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H₂S при 75 % RH	10 ppm
Допустимая концентрация SO₂ при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454658342
Код ТН ВЭД	85176200000

WAGO 750-315 — каплер полевой шины для интеграции модулей системы WAGO I/O в сети Modbus RTU по интерфейсу RS‑485. Устройство автоматически определяет установленные модули и формирует единый образ процесса, в котором аналоговые значения передаются словами, а дискретные — по битам. Такое решение подходит для распределённых систем АСУ ТП, энергетики, машиностроения и инженерных систем зданий, где требуется объединить разнообразные сигналы на одном узле и вывести их в шину без написания сложного кода.

Каплер устанавливается на DIN‑рейку и подключается через клеммы CAGE CLAMP®, что ускоряет монтаж и повышает надёжность контакта. Экранированный кабель связи и правильное заземление обеспечивают устойчивую работу на протяжённых линиях RS‑485. Светодиодная индикация упрощает пусконаладку и диагностику: по состоянию индикаторов можно оценить питание, обмен по шине и статус модулей. Адрес и параметры обмена задаются аппаратно, а структурирование данных соответствует физическому порядку модулей, что облегчает документирование и последующее сопровождение. Питание и распределение нагрузки организуются через силовые перемычки; гальваническая развязка между системной и полевой частью повышает устойчивость к помехам.

Применение WAGO 750-315 позволяет масштабировать входы/выходы под задачу — от нескольких дискретных сигналов до смешанных конфигураций с аналоговыми каналами, счётчиками и специализированными модулями. Узел легко включается в существующие сети Modbus как ведомое устройство и обеспечивает предсказуемое отображение данных в регистрах, что упрощает интеграцию с ПЛК, BMS и SCADA.
