Каплер полевой шины PROFIBUS DP; 1-е поколение; 12 МБд; светло-серые Wago 750-303

Name: Каплер полевой шины PROFIBUS DP; 1-е поколение; 12 МБд; светло-серые Wago 750-303
Brand: Wago
SKU: 750-303

Каталожный номер 750-303

Каплер полевой шины PROFIBUS DP; 1-е поколение; 12 МБд; светло-серые Wago 750-303 - Каплер полевой шины PROFIBUS DP; 1-е поколение; 12 МБд; светло-серые Wago 750-303

Розничная цена

442 $ с НДС

array(34) { ["id"]=> string(6) "171869" ["product_id"]=> string(6) "234483" ["id_1c"]=> NULL ["sku"]=> string(7) "750-303" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-303" ["image_id"]=> NULL ["price"]=> float(41976) ["primary_price"]=> string(10) "441.839376" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(41976) ["unconverted_price"]=> float(441.83) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(41976) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 41 976 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Данный каплер подключает систему WAGO-I/O-SYSTEM в качестве подчиненного устройства к полевой шине PROFIBUS.

Каплер выполняет автоматическую конфигурацию и создает локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, цифровые данные — побитно.

PROFIBUS хранит образ процесса в соответствующем управляющем устройстве (ПЛК, ПК или СКАДА).

Локальный образ процесса разделен на две зоны: принятые данные и данные для отправки. Технологические данные по PROFIBUS могут быть переданы в ПЛК/ПК/СКАДА для обработки, а также получены с полевого уровня.

Данные аналоговых модулей сохраняются в автоматически формируемом образе процесса в соответствии с фактическим порядком подключения модулей к каплеру. Биты цифровых модулей передаются последовательно по байтам и добавляются к аналоговым данным. Если количество цифровой информации превышает 8 бит, каплер автоматически начинает новый байт.

Примечание: при реализации новых проектов с использованием PROFIBUS DP рекомендуется рассмотреть каплер полевой шины 750-333 с расширенными функциями. Требуются GSD-файлы.

Технические данные

Связь	PROFIBUS
Макс. число узлов полевой шины у мастера	96
Макс. количество точек ввода-вывода	6 000
Скорость передачи	9,6 kBd … 12 MBd
Макс. длина сегмента полевой шины	1200 м
Среда передачи	Медный кабель по EN 50170
Время передачи	тип. 1 мс (10 узлов; 32 вх., 32 вых. на узел; при 12 Мбод и для дискретных сигналов), макс. 3,3 мс
Количество модулей ввода-вывода (на узел)	64
Образ процесса ввода/вывода (полевой шины), макс.	128 Б/128 Б

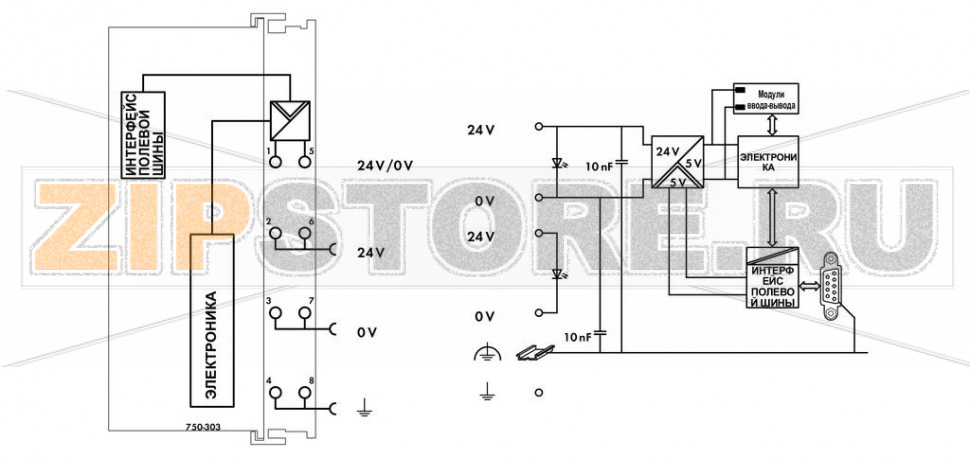

Системное питание	DC 24 В (-25 … +30 %); через клеммный уровень (CAGE CLAMP®)
Потребляемый ток от системного питания (5 В)	350 мА
Суммарный ток для системного питания	1 650 мА
Питание полевого уровня	DC 24 В (-25 … +30 %); через силовые перемычки
Типовой входной ток при номинальной нагрузке (24 В)	500 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Изоляция	500 В система/питание
Количество выходных силовых перемычек	3
Допустимый ток силовых перемычек	10 А
Сертификат	PNO
Стандарт	EN 50170

Данные соединения

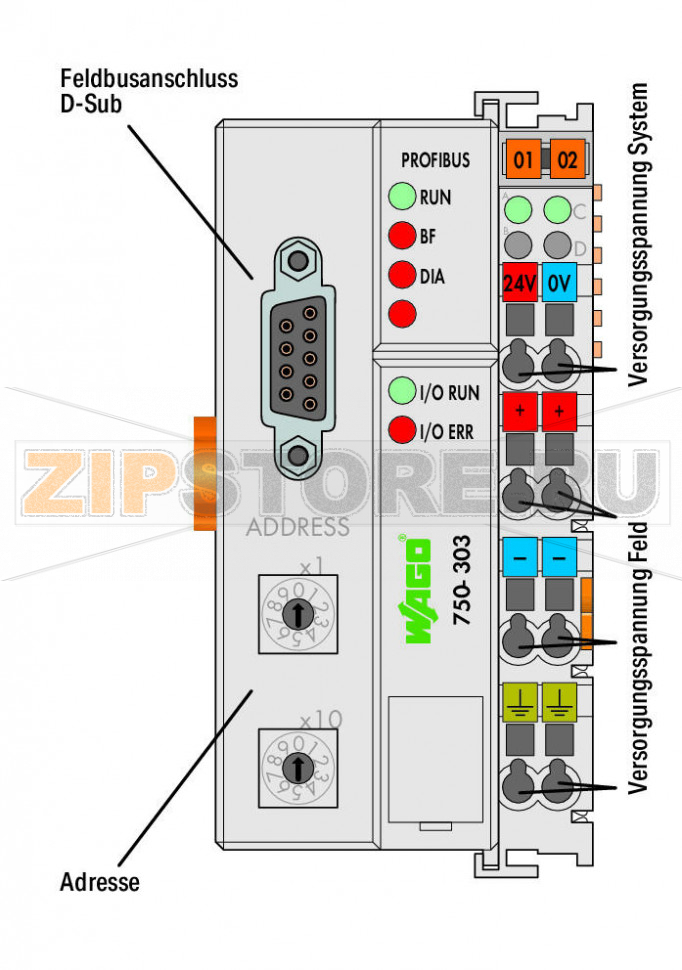

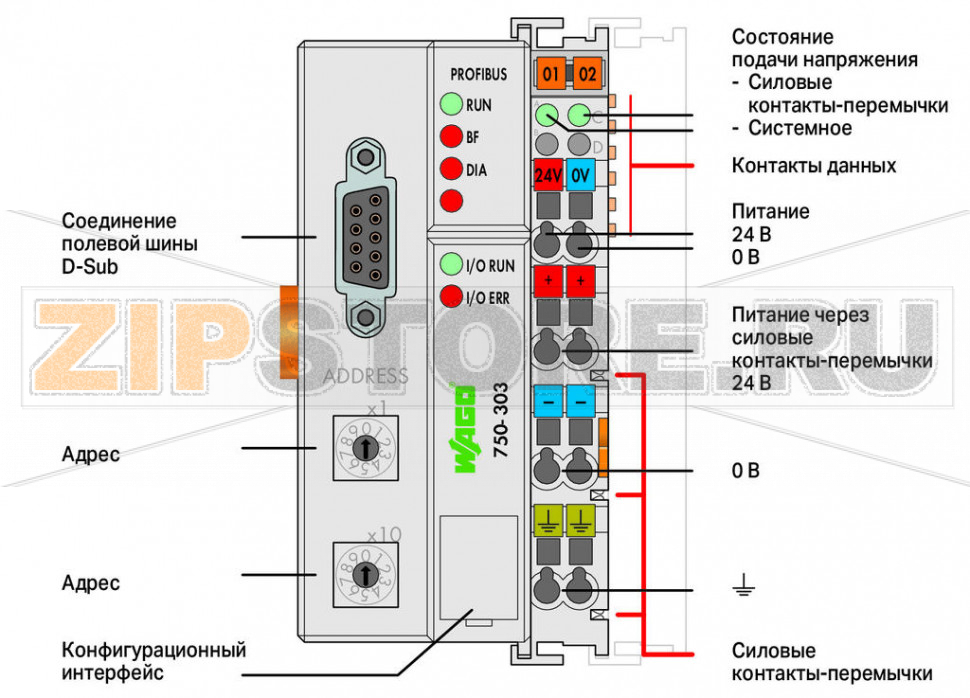

Технология подключения: связь/полевой уровень	PROFIBUS: 1 x гнездо D-Sub 9
Технология подключения: питание полевого уровня	6 x CAGE CLAMP®
Технология подключения: системное питание	2 x CAGE CLAMP®
Технология подключения: конфигурирование устройства	1 x 4-контактный штекер
Тип соединения (1)	Система/полевое питание
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	50,5 мм / 1.988 inch
Высота	100 мм / 3.937 inch
Длина	71,1 мм / 2.799 inch
Размер от верхней кромки DIN-рейки 35	63,9 мм / 2.516 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	поликарбонат, полиамид 6.6
Вес	185,2 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4g по IEC 60068-2-6
Ударопрочность	15g по IEC 60068-2-27
ЭМС — помехоустойчивость	по EN 61000-6-2, морские применения
ЭМС — излучение помех	по EN 61000-6-4, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454659431
Код ТН ВЭД	85176200000

Описание товара

Каплер полевой шины PROFIBUS DP WAGO 750-303 предназначен для интеграции модульной системы WAGO-I/O-SYSTEM в сети PROFIBUS в роли подчиненного устройства. Узел формирует локальный образ процесса и обеспечивает обмен технологическими данными с ПЛК, ПК или системами диспетчеризации. Благодаря автоматическому распознаванию модулей и их порядка подключения, устройство упрощает ввод в эксплуатацию и масштабирование станций ввода-вывода без ручной настройки структуры данных.

Решение ориентировано на дискретные и аналоговые сигналы, а также специальные функциональные модули. Процессные данные аналоговой части передаются словами и/или байтами, а цифровые — по битам, что позволяет эффективно использовать обмен и поддерживать смешанные конфигурации. Для работы требуется корректный GSD-файл, соответствующий версии устройства и проекту на стороне мастера. Адрес станции, как правило, задается аппаратными переключателями, а контроль состояния осуществляется по индикации на фронтальной панели (питание, состояние шины, системные ошибки, состояние ввода-вывода).

WAGO 750-303 подходит для модернизации и расширения существующих сетей PROFIBUS, где важна совместимость с широким спектром ПЛК. В промышленной эксплуатации особое внимание следует уделять качеству кабельной сети: экранированию, заземлению, правильному включению оконечных резисторов и соблюдению топологии. Это напрямую влияет на стабильность обмена и сниженную частоту диагностических сообщений.

Причины возможных отказов

Перенапряжения и ошибки питания, переполюсовка, короткие замыкания на шинах 24 В.
Нарушения в PROFIBUS-сегменте: плохой контакт в D-Sub-разъеме, отсутствующая/неверная терминация, отсутствие экранирования, повреждение кабеля.
Коррозионно-активные среды, конденсация влаги, запыленность, перегрев из-за недостаточной вентиляции.
Механические воздействия и вибрации сверх допустимых значений, износ соединителей при частом переподключении.
Несоответствие GSD-файла, ошибки конфигурации мастера, несогласование образа процесса с фактической залинковкой модулей.

Как понять, что запчасть вышла из строя

Постоянная индикация ошибки шины (BF) или системы (SF), отсутствие перехода в режим обмена данными.
Станция не определяется мастером, наблюдаются тайм-ауты, частые повторные передачи и диагностические сообщения.
Некорректные или «замороженные» значения входов/выходов, пропадание отдельных модулей в составе станции.
Сильный локальный нагрев корпуса, запах перегрева, видимые следы повреждений на печатной плате или клеммах.
Нестабильная работа при касании/покачивании разъема или клемм, указывающая на механические дефекты контактов.

Рекомендации по уходу и эксплуатации

Обеспечьте корректное экранирование и заземление шинки PROFIBUS, используйте качественные разъемы и фиксируйте винты D-Sub.
Проверяйте наличие и правильность оконечной терминации на концах сегмента, соблюдайте допустимую топологию и длину линий.
Поддерживайте чистоту: периодически удаляйте пыль сухим сжатым воздухом, избегайте агрессивных растворителей и влажной очистки.
Контролируйте условия среды: температуру, влажность без конденсации, отсутствие агрессивных газов; обеспечьте вентиляцию в шкафу.
Периодически проверяйте состояние клемм CAGE CLAMP® и силовых перемычек, отсутствие ослабления и подгорания контактов.
Храните и документируйте актуальные GSD-файлы и конфигурацию проекта; при замене соблюдайте порядок модулей на рейке.
Держите в резерве совместимый каплер на случай простоев; маркируйте адрес станции и подключение для ускорения обслуживания.

Для новых инсталляций, где требуется расширенная функциональность, уместно рассмотреть актуальные модели линейки (например, 750-333). Для существующих систем WAGO 750-303 остается надежным решением при соблюдении требований к монтажу, питанию и качеству сети PROFIBUS.
