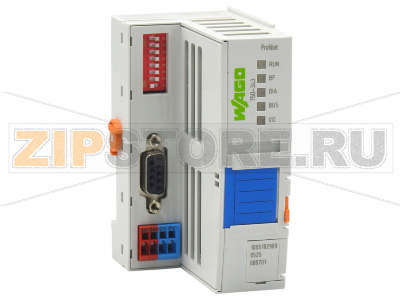

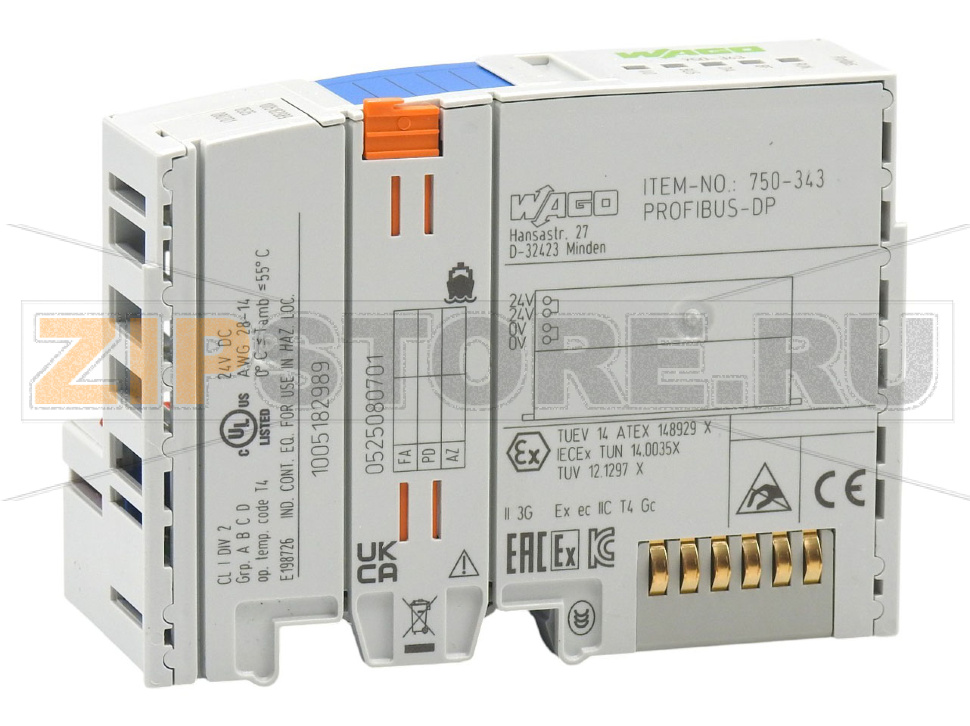

Каплер полевой шины PROFIBUS DP; 12 МБд; ECO; светло-серые Wago 750-343

Name: Каплер полевой шины PROFIBUS DP; 12 МБд; ECO; светло-серые Wago 750-343
Brand: Wago
SKU: 750-343

Каталожный номер 750-343

Каплер полевой шины PROFIBUS DP; 12 МБд; ECO; светло-серые Wago 750-343 - Каплер полевой шины PROFIBUS DP; 12 МБд; ECO; светло-серые Wago 750-343

Розничная цена

38 100 ₽ с НДС

array(34) { ["id"]=> string(6) "171870" ["product_id"]=> string(6) "234484" ["id_1c"]=> NULL ["sku"]=> string(7) "750-343" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-343" ["image_id"]=> string(1) "0" ["price"]=> string(5) "38100" ["primary_price"]=> float(401.0406) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(1) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(5) "38100" ["unconverted_price"]=> float(38100) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(5) "38100" ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 1 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Каплер полевой шины ECO разработан для задач с уменьшенными требованиями к вводу/выводу. Он рассчитан на работу только с дискретными сигналами процесса или небольшим количеством аналоговых данных, при этом сохраняя все возможности выбора, характерные для серии 750.

Каплер имеет встроенный зажим для подключения системного питания. Питание на силовые контакты полевого уровня подается через отдельный модуль питания.

При инициализации каплер определяет модульную структуру узла и формирует образ процесса в PROFIBUS. Для оптимизации адресного пространства модули ввода/вывода с битовой шириной меньше 8 группируются в один байт.

Дополнительно возможна деактивация отдельных модулей ввода/вывода и изменение образа узла в соответствии с подключенными сигналами без модификации существующего приложения.

Концепция диагностики основана на EN 50170, поэтому при программировании не требуется интерпретировать «производитель-специфичную» диагностическую информацию.

Примечание: необходимы файлы GSD.

Технические данные

Связь	PROFIBUS
Максимум узлов полевой шины у мастера	125
Макс. количество точек ввода/вывода	6 000
Скорость передачи	9,6 кБод … 12 МБод
Макс. длина сегмента полевой шины	1200 м
Среда передачи	Медный кабель по EN 50170
Время передачи	тип. 1 мс (10 узлов; 32 вх., 32 вых. на узел; 12 МБод; дискретные сигналы), макс. 3,3 мс
Количество модулей ввода/вывода (на узел)	63
Образ процесса ввода/вывода (полевой шины), макс.	32 байт / 32 байт
Системное напряжение питания	DC 24 В (-25 … +30 %), через уровень разводки
Потребление тока от системного питания (5 В)	350 мА
Суммарный ток системного питания	650 мА
Типичный входной ток при номинальной нагрузке (24 В)	260 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	80 %
Стандарт	EN 50170

Данные соединения

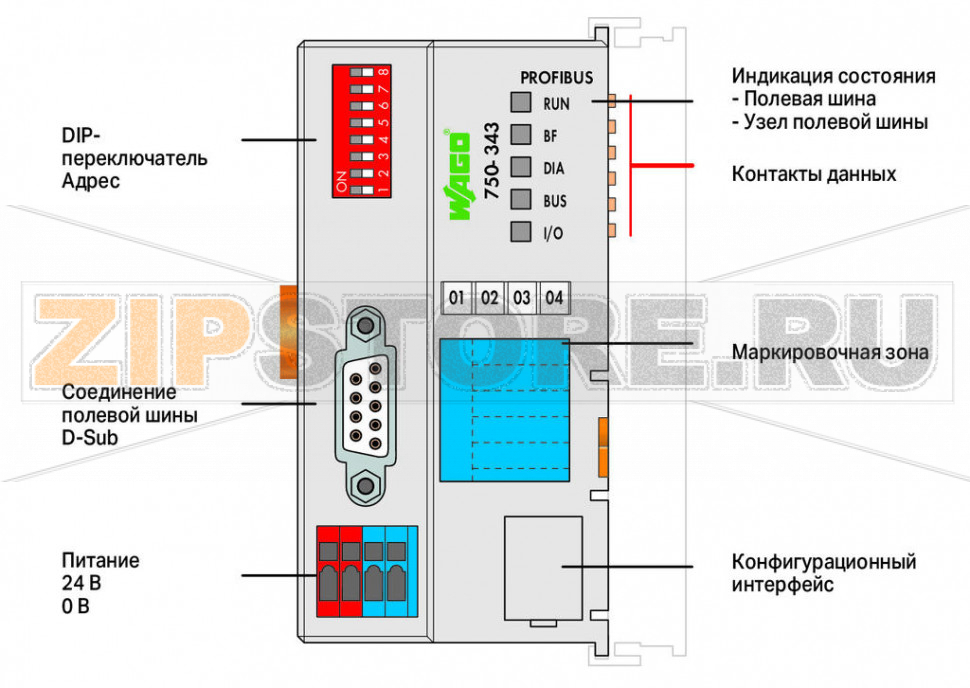

Технология подключения: связь/полевой уровень	PROFIBUS: 1 × разъём D‑Sub 9 (розетка)
Технология подключения: системное питание	4 × CAGE CLAMP®
Технология подключения: конфигурация устройства	1 × 4‑контактный штекер
Тип подключения (1)	Системное питание
Проводники однопроволочные	0,08 … 1,5 мм² / 28 … 16 AWG
Проводники тонкие многопроволочные	0,08 … 1,5 мм² / 28 … 16 AWG
Длина снятия изоляции	5 … 6 мм / 0.20 … 0.24 дюйма
Примечание (сечение проводника)	14 AWG: THHN, THWN

Геометрические данные

Ширина	49,5 мм / 1.949 дюйма
Высота	96,8 мм / 3.811 дюйма
Длина	71,9 мм / 2.831 дюйма
Высота от верхней кромки DIN‑рейки 35	64,7 мм / 2.547 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	110,4 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4g по IEC 60068‑2‑6
Ударопрочность	15g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	EN 61000‑6‑2, в т.ч. для морских применений
ЭМС — излучение помех	EN 61000‑6‑4, в т.ч. для морских применений
Устойчивость к загрязняющим веществам	IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H₂S при 75 % RH	10 ppm
Допустимая концентрация SO₂ при 75 % RH	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454422554
Код ТН ВЭД	85176200000

Описание

Каплер полевой шины PROFIBUS DP Wago 750-343 в исполнении ECO предназначен для экономичного подключения модульной системы ввода/вывода серии 750 к сети PROFIBUS. Решение оптимально для задач с преобладанием дискретных сигналов и небольшого объёма аналоговых каналов, сохраняя гибкость конфигурации и совместимость с широким спектром ПЛК и инженерных сред.

Wago 750-343 автоматически считывает состав установленных модулей и формирует образ процесса для мастера PROFIBUS. Поддерживается объединение суббайтовых сигналов и программная деактивация отдельных модулей, что упрощает модернизацию и обслуживание без вмешательства в прикладной код. Диагностика строится по EN 50170 и доступна через стандартные механизмы DP‑мастера и программные инструменты, а для интеграции используется GSD‑файл.

Корпус рассчитан на установку на DIN‑рейку в шкафу управления. Конструкция клемм CAGE CLAMP обеспечивает надёжный контакт проводников, а интерфейс D‑Sub облегчает подключение к магистрали PROFIBUS с соблюдением экранирования и терминаторов.

Причины неисправностей

Ошибки монтажа: переполюсовка 24 В, слабая затяжка проводников, отсутствие терминатора на конце сегмента.
Перенапряжения и импульсные помехи по питанию или шине при недостаточной защите и заземлении.
Превышение климатических условий: высокая влажность, запылённость, агрессивные газы (H₂S, SO₂) и коррозия контактов.
Механические воздействия: вибрации, удары, которые приводят к разъединению или деградации контактов.
Чрезмерная токовая нагрузка на системное питание из‑за большого числа подключённых модулей или внешних потребителей.
Статическое электричество при работе без мер ESD‑защиты.

Как понять, что запчасть вышла из строя

Отсутствие индикации питания или постоянная индикация ошибки на лицевой панели при наличии корректного 24 В.
Постоянный «Bus Fault» у мастера PROFIBUS, станция не выходит в рабочий режим.
В диагностике ПЛК — сообщения о недоступности станции, модулей, несоответствии конфигурации изображению процесса.
Нестабильный обмен данными, периодические обрывы связи при исправном кабеле и разъёмах.
Сильный нагрев корпуса, запах перегрева, визуальные следы повреждения.

Рекомендации по эксплуатации и уходу

Соблюдайте требования к экранированию, заземлению и терминаторам PROFIBUS; используйте качественные D‑Sub разъёмы.
Периодически проверяйте затяжку проводников в клеммах CAGE CLAMP и состояние экрана кабеля.
Поддерживайте чистоту шкафа: удаляйте пыль, исключайте конденсат, контролируйте температуру и влажность.
Не превышайте допустимую суммарную нагрузку по току системного питания; при необходимости используйте дополнительные модули питания.
Храните и используйте актуальные GSD‑файлы, следите за согласованностью конфигурации в проекте ПЛК и фактически установленными модулями.
Для диагностики сначала исключайте внешние причины: проверьте питание, терминаторы, кабель и разъёмы; при необходимости выполните замену на заведомо исправный каплер для локализации неисправности.
Работайте с устройством с соблюдением ESD‑мер и отключённым питанием.

Соблюдение этих рекомендаций повышает надёжность работы Wago 750-343 и снижает риск внеплановых простоев в сети PROFIBUS DP.
