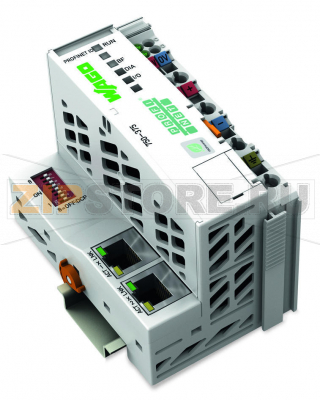

Каплер полевой шины 750-375 соединяет WAGO-I/O-SYSTEM 750 с PROFINET IO (открытый промышленный стандарт автоматизации в реальном времени ETHERNET). Каплер идентифицирует подсоединенные модули ввода-вывода и создает локальные образы процесса максимум для двух контроллеров вводов-выводов и одного диспетчера вводов-выводов в соответствии с предустановленными конфигурациями. Образы процесса могут включать смешанную компоновку аналоговых, дискретных или специальных модулей. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные передаются побитово.
Каплер полевой шины работает как устройство ввода-вывода в сети. Он оснащен встроенным 2-портовым коммутатором, что облегчает создание линейной структуры без необходимости использовать какие-либо дополнительные сетевые компоненты.
Имя устройства может быть присвоено через протокол DCP или задано через DIP-переключатель.
Технические данные
| Связь | PROFINET IO |
| Протоколы | LLDP SNMP HTTP |
| Device-specific | Supported profiles: PROFIsafe V2, PROFIenergy V1.0; ID code: Vendor ID: 0x011D; Device ID: 0x02EE; Module ID: 0x01000177 (firmware version 01, 02), 0x02000177 (from firmware version 03) |
| Baud rate | 10/100 Mbit/s (10 Мбит/с (протоколы ETHERNET), 100 Мбит/с, полный дуплекс (PROFINET IO)) |
| Fieldbus segment length max. | 100 м |
| Transmission medium | Twisted Pair S-UTP; 100 ?; Cat. 5 |
| Количество модулей ввода-вывода (на узел) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Input and output process image (Fieldbus) max. | 512 Byte/512 Byte |
| System supply voltage | DC 24 V(-25 … +30 %); via wiring level (CAGE CLAMP® connection) |
| Current consumption, system supply (5 V) | 450 mA |
| Total current for system supply | 1 700 mA |
| Field supply voltage | DC 24 V (-25 … +30 %); via power jumper contacts |
| Тип. входной ток при номинальной нагрузке (24 В) | 500 mA |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 90 % |
| Изоляция | 500 В система/питание |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |
Данные соединения
| Connection technology: communication/fieldbus | PROFINET IO: 2 x RJ-45 |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: Device configuration | 1 x 4-pole male connector |
| Connection type (1) | System/field supply |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 61,5 mm / 2.421 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 71,9 mm / 2.831 inch |
| Length from upper-edge of DIN-35 rail | 64,7 mm / 2.547 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 131,2 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … 60 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Relative humidity | Short-term condensation per Class 3K6/IEC EN 60721-3-3 and E DIN 40046-721-3, taking a temperature range of ?20 … +60 °C into consideration (except wind-driven precipitation, water and ice formation) |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-3, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4055143039352 |
| Customs tariff number | 85176200000 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
