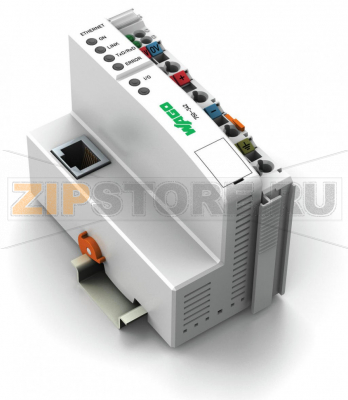

Каплер шины Ethernet; 1-е поколение; светло-серые Wago 750-342

Name: Каплер шины Ethernet; 1-е поколение; светло-серые Wago 750-342
Brand: Wago
SKU: 750-342

Каталожный номер 750-342

Каплер шины Ethernet; 1-е поколение; светло-серые Wago 750-342 - Каплер шины Ethernet; 1-е поколение; светло-серые Wago 750-342

Розничная цена

442 $ с НДС

array(34) { ["id"]=> string(6) "171884" ["product_id"]=> string(6) "234498" ["id_1c"]=> NULL ["sku"]=> string(7) "750-342" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-342" ["image_id"]=> NULL ["price"]=> float(41976) ["primary_price"]=> string(10) "441.839376" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(41976) ["unconverted_price"]=> float(441.83) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(41976) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 41 976 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Каплер полевой шины ETHERNET TCP/IP поддерживает множество сетевых протоколов для передачи технологических данных по ETHERNET TCP/IP. Благодаря соблюдению отраслевых IT‑стандартов подключение к существующим локальным или глобальным сетям (Интернет) не вызывает затруднений. Использование ETHERNET в качестве полевой шины обеспечивает универсальную передачу данных между производством и офисом. Кроме того, каплер ETHERNET TCP/IP предоставляет возможности удалённого обслуживания: контроль процессов может осуществляться независимо от местоположения. Обмен технологическими данными выполняется по протоколу MODBUS/TCP. Каплер поддерживает все модули ввода‑вывода серии и выполняет автоматическое конфигурирование, формируя локальный образ процесса. Встроенные HTML‑страницы позволяют получить доступ к информации о конфигурации, состоянии и данным ввода‑вывода через стандартный веб‑браузер. Динамическое назначение IP‑адреса с помощью сервера BootP обеспечивает гибкое и простое конфигурирование сети.

Технические данные

Связь	Modbus TCP; Ethernet
Протоколы	HTTP; BootP
Скорость передачи	—
Максимальная длина сегмента полевой шины	100 м
Среда передачи	Витая пара S‑UTP; 100 Ω; Cat. 5
Макс. число сокетных соединений	1 HTTP; 3 MODBUS/TCP
Количество модулей ввода‑вывода (на узел)	64
Образ процесса ввода/вывода (полевой шины), макс.	512 байт / 512 байт

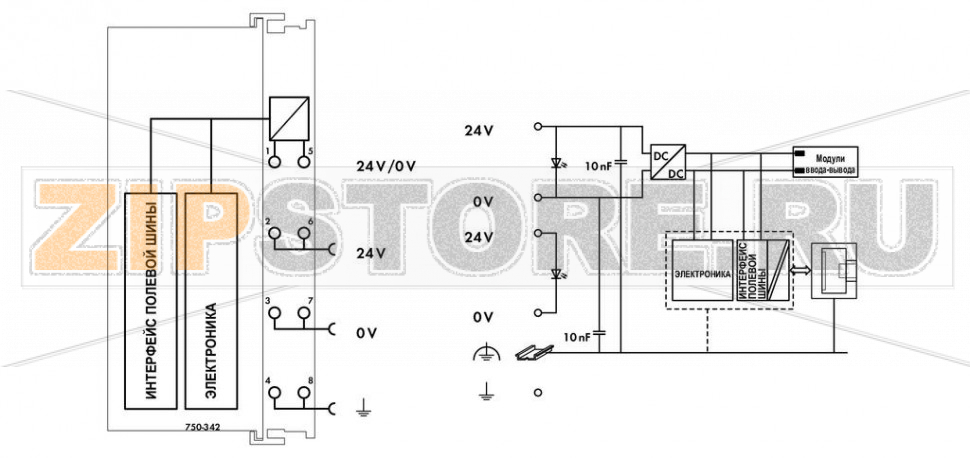

Напряжение системного питания	DC 24 В (‑25 … +30 %); через уровень проводки (клеммы CAGE CLAMP®)
Потребляемый ток, системное питание (5 В)	200 mA
Суммарный ток системного питания	1 800 mA
Напряжение питания полевых цепей	DC 24 В (‑25 … +30 %); через силовые перемычки
Типичный входной ток при номинальной нагрузке (24 В)	500 mA
КПД источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Изоляция	500 В система/питание
Количество выходящих контактов силовой перемычки	3
Токовая нагрузочная способность контактов силовой перемычки	10 A

Данные соединения

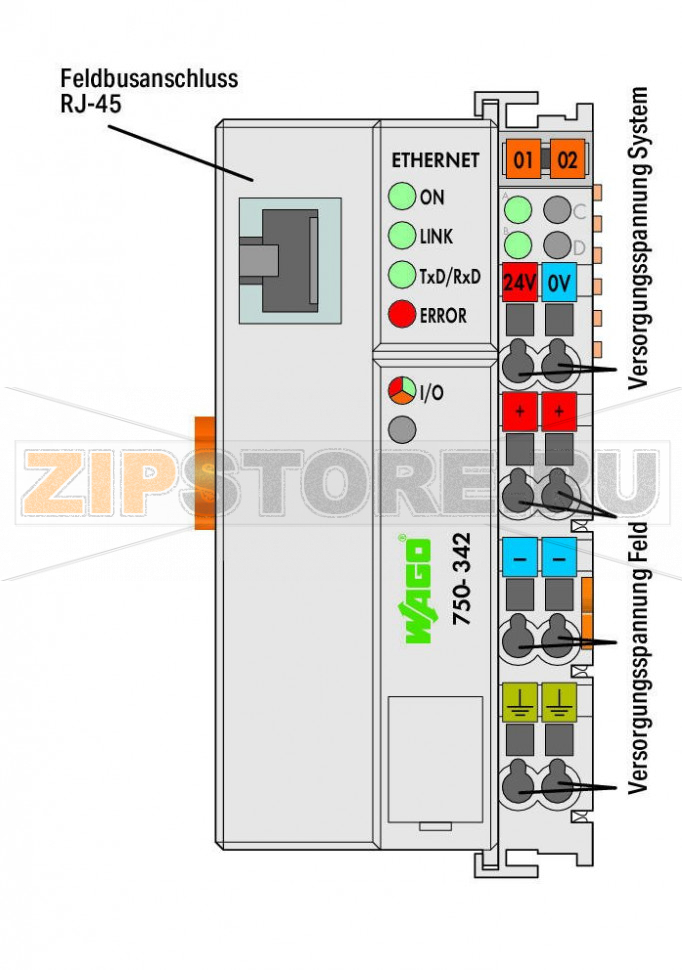

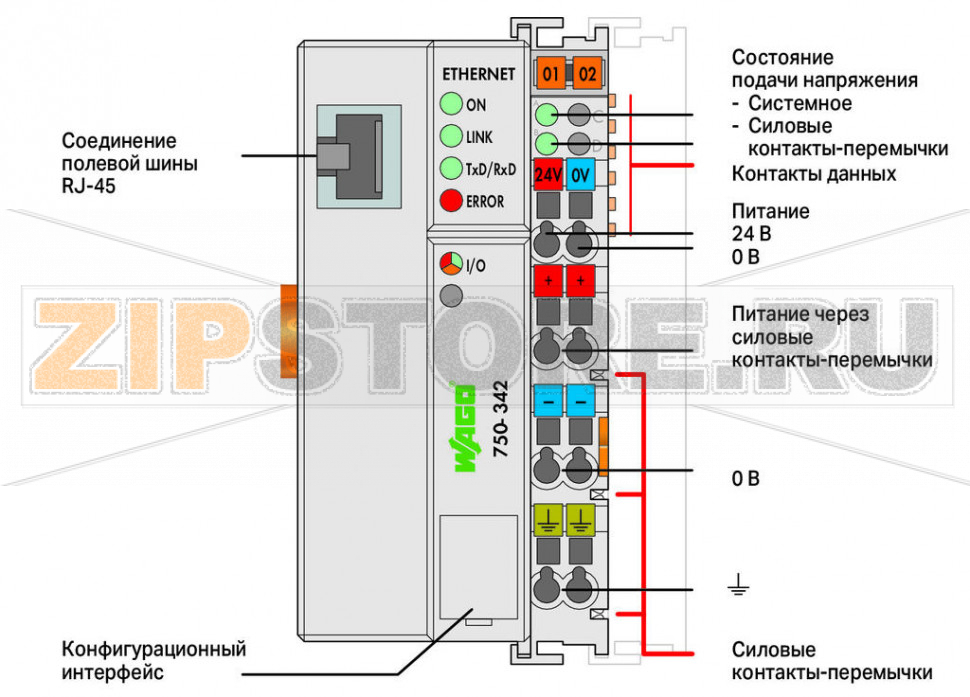

Технология подключения: связь/полевые шины	Modbus TCP/UDP: 1 × RJ‑45
Технология подключения: питание полевых цепей	6 × CAGE CLAMP®
Технология подключения: системное питание	2 × CAGE CLAMP®
Технология подключения: конфигурирование устройства	1 × 4‑контактный штекер
Тип соединения (1)	Система/полевое питание
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	50,5 мм / 1.988 inch
Высота	100 мм / 3.937 inch
Длина	71,1 мм / 2.799 inch
Расстояние от верхней кромки DIN‑рейки 35 мм	63,9 мм / 2.516 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	175,8 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	‑40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2, согласно IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g, IEC 60068‑2‑6
Ударопрочность	15 g, IEC 60068‑2‑27
ЭМС — помехоустойчивость	EN 61000‑6‑2, включая морские приложения
ЭМС — излучение помех	EN 61000‑6‑4, включая морские приложения
Устойчивость к загрязняющим веществам	IEC 60068‑2‑42, IEC 60068‑2‑43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа продукции	15 (удалённые ввода/вывода)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454527006
Код ТН ВЭД	85176200000

Каплер шины Ethernet; 1‑е поколение; светло‑серые WAGO 750‑342 предназначен для интеграции модулей ввода‑вывода серии 750 в Ethernet‑сети предприятия и обмена технологическими данными по Modbus/TCP. Устройство выполняет роль интерфейсного узла между полевой периферией и системами верхнего уровня: SCADA, ПЛК, промышленными ПК. Поддержка встроенных веб‑страниц упрощает диагностику и обслуживание, а динамическая выдача IP через BootP ускоряет ввод в эксплуатацию и замену в существующих инсталляциях.

Каплер 750‑342 применяют в распределённых системах автоматизации, где требуется надёжный сбор сигналов и передача данных по стандартной инфраструктуре Ethernet. Он подходит для дискретных и аналоговых сигналов, модулей специальных функций, а также для построения удалённых станций ввода‑вывода, соединённых с контроллерами по Modbus/TCP. Компактный корпус для установки на DIN‑рейку облегчает монтаж в шкафах управления, а клеммная технология CAGE CLAMP обеспечивает быстрое и виброустойчивое подключение проводников.

Встроенные сервисные функции включают отображение статуса, конфигурации и образа процесса через веб‑интерфейс. Автоконфигурирование шины модулей уменьшает время настройки и исключает ошибки при замене узлов. Допускается вертикальный и горизонтальный монтаж, что облегчает размещение в стеснённых шкафах. Конструкция соответствует требованиям ЭМС для промышленности и судовых применений, что повышает устойчивость к помехам в сложной электромагнитной обстановке.

Типичные причины отказов

Перенапряжения и импульсные помехи в цепях питания и сети Ethernet при отсутствии защиты (скачки, наводки, ошибки заземления).
Длительная работа за пределами допустимых температур, повышенная влажность и конденсат, агрессивные газовые среды сверх допустимых концентраций.
Механические воздействия: вибрации/удары выше норм, неправильное крепление на DIN‑рейке, натяжение кабелей на разъём RJ‑45.
Ошибки коммутации: переполюсовка, короткие замыкания на клеммах, использование кабелей неподходящей категории или повреждённых патч‑шнуров.
Нарушение целостности прошивки/настроек вследствие некорректного обновления или отключения питания во время записи.

Как распознать неисправность

Отсутствие связи по Ethernet: не горят/не мигают индикаторы линка/активности, устройство не отвечает на пинг, не открывается веб‑страница.
Потеря обмена по Modbus/TCP: частые тайм‑ауты, ошибки чтения/записи регистров, нестабильное соединение.
Ошибки полевой шины модулей: индикация аварии на каплере, отсутствует образ процесса, модули не определяются после перезагрузки.
Аномальный нагрев корпуса, запах гари, следы коррозии на клеммах или разъёмах.
Не сохраняются параметры, устройство уходит в заводские установки после рестарта.

Рекомендации по эксплуатации и уходу

Обеспечьте стабильное питание с допуском по напряжению и достаточным запасом по току; применяйте защиту от перенапряжений (SPD) и правильное заземление.
Используйте экранированные кабели категории не ниже требуемой и соблюдайте радиусы изгиба; проверяйте целостность коннекторов RJ‑45.
Соблюдайте температурные и влажностные условия; избегайте конденсата, обеспечьте вентиляцию и зазор для отвода тепла.
Фиксируйте кабели разгрузкой от натяжения; проверяйте крепление на DIN‑рейке и отсутствие механических нагрузок на клеммы.
Периодически осматривайте клеммные соединения и подтягивайте при необходимости; очищайте от пыли сухой щёткой или сжатым воздухом без конденсата.
Резервируйте конфигурацию; обновляйте прошивку только в соответствии с инструкцией и при устойчивом питании.
При длительной эксплуатации в агрессивных средах контролируйте состояние контактов и герметичность шкафа; применяйте фильтры/осушители.

Соблюдение этих рекомендаций повысит надёжность и срок службы каплера WAGO 750‑342 и упростит диагностику в составе распределённых систем ввода‑вывода на базе Ethernet.
