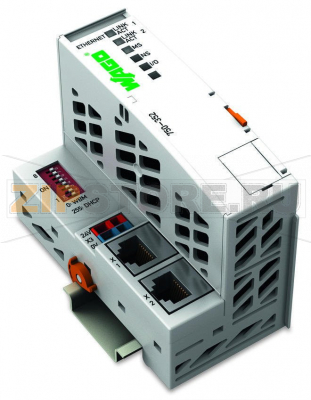

Каплер шины Ethernet; 3-е поколение; - Wago 750-352/000-001

Name: Каплер шины Ethernet; 3-е поколение; - Wago 750-352/000-001
Brand: Wago
SKU: 750-352/000-001

Каталожный номер 750-352/000-001

Каплер шины Ethernet; 3-е поколение; - Wago 750-352/000-001 - Каплер шины Ethernet; 3-е поколение; - Wago 750-352/000-001

Розничная цена

306 $ с НДС

array(34) { ["id"]=> string(6) "171886" ["product_id"]=> string(6) "234500" ["id_1c"]=> NULL ["sku"]=> string(15) "750-352/000-001" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-352/000-001" ["image_id"]=> NULL ["price"]=> float(29108) ["primary_price"]=> string(10) "306.390808" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(29108) ["unconverted_price"]=> float(306.39) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(29108) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 29 108 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

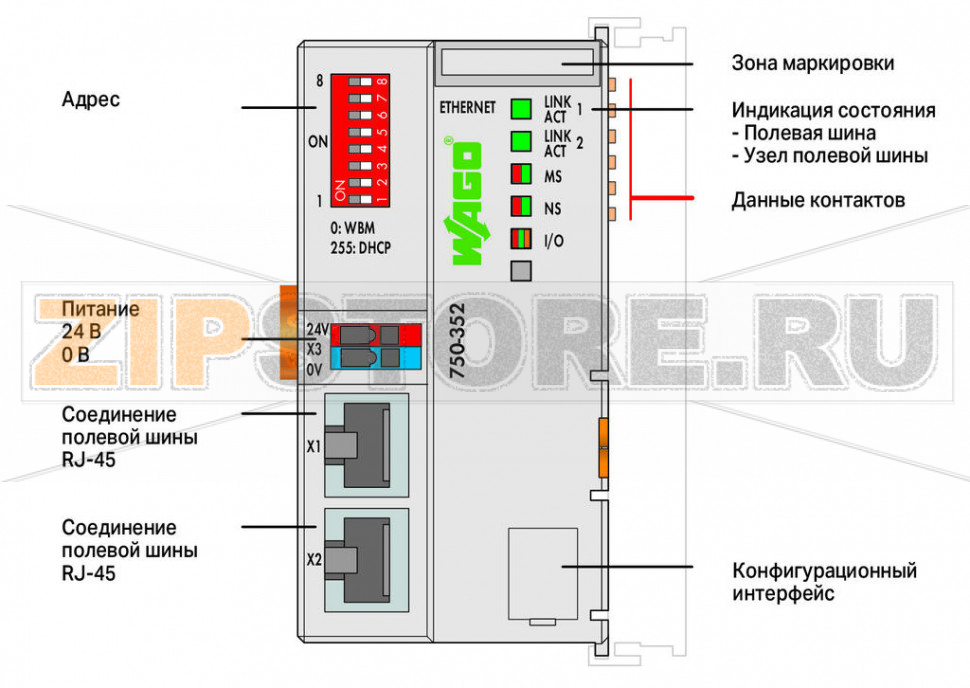

Каплер полевой шины 750-352 ETHERNET подключает Ethernet к модульной системе WAGO I/O SYSTEM.

Каплер автоматически конфигурирует подключённые модули и формирует локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные — побитово.

Два интерфейса ETHERNET и интегрированный маршрутизатор позволяют встроить устройство в существующую сетевую топологию без дополнительных сетевых устройств, таких как маршрутизаторы или концентраторы. Оба порта поддерживают автосогласование скорости и Auto‑MDI(X).

DIP‑переключатели позволяют задать последний байт IP‑адреса и выбрать способ присвоения адреса (DHCP, BootP, статический).

Каплер предназначен для обмена по полевой шине в сетях EtherNet/IP и MODBUS. Также поддерживается широкий перечень стандартных протоколов Ethernet (HTTP, BootP, DHCP, DNS, SNMP, FTP). Интегрированный веб‑сервер предоставляет информацию о конфигурации и состоянии.

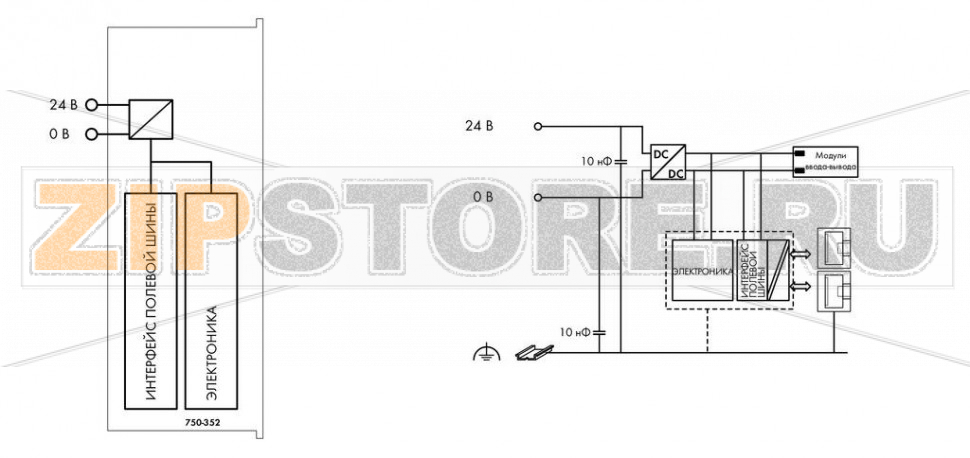

Каплер оснащён встроенным зажимом для системного питания, а питание силовых перемычечных контактов полевого уровня подаётся через отдельный модуль питания.

Технические данные

Связь	EtherNet/IP™ Modbus TCP Ethernet
Протоколы	HTTP BootP DHCP DNS FTP SNMP
Скорость (baud rate)	10/100 Mbit/s
Среда передачи	Витая пара S-UTP; 100 Ω; Cat. 5; макс. длина линии: 100 м
Категория канала	Класс D согласно EN 50173
Количество модулей ввода-вывода (на узел)	250
Макс. число модулей без расширения шины	64
Образ процесса ввода/вывода (полев. шина), макс.	1020 слов / 1020 слов
Системное напряжение питания	DC 24 В (−25 … +30 %); через уровень проводки
Потребление по системному питанию (5 В)	450 mA
Суммарный ток системного питания	700 mA
Тип. входной ток при номинальной нагрузке (24 В)	280 mA
КПД встроенного источника питания (тип.) при 24 В	90 %
Изоляция	500 В система/питание

Данные соединения

Коммуникация / полевая шина	EtherNet/IP™: 2 x RJ‑45; Modbus TCP/UDP: 2 x RJ‑45
Системное питание	2 x CAGE CLAMP®
Конфигурация устройства	1 x 4‑контактный штекер
Тип соединения (1)	Системное питание
Одножильные проводники	0,08 … 1,5 mm² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 1,5 mm² / 28 … 14 AWG
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Примечание (поперечное сечение проводника)	14 AWG: THHN, THWN

Габаритные размеры

Ширина	49,5 mm / 1.949 inch
Высота	96,8 mm / 3.811 inch
Длина	71,9 mm / 2.831 inch
Длина от верхней кромки DIN‑35 рейки	64,7 mm / 2.547 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Материал корпуса	Поликарбонат, полиамид 6.6
Вес	109,5 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окр. среды (эксплуатация)	0 … 55 °C
Температура окр. среды (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 m
Монтажное положение	Горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	Согласно EN 61000‑6‑2, морские приложения
ЭМС — излучение помех	Согласно EN 61000‑6‑3, морские приложения
Устойчивость к загрязняющим веществам	По IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа товаров	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4050821264415
Код ТН ВЭД	85176200000

Описание и рекомендации по эксплуатации

Каплер шины Ethernet третьего поколения WAGO 750‑352/000‑001 предназначен для объединения распределённых модулей ввода‑вывода WAGO I/O SYSTEM с промышленными сетями на базе Ethernet. Устройство поддерживает EtherNet/IP и Modbus TCP/UDP, имеет два портa RJ‑45 с интегрированным коммутационным функционалом, что упрощает каскадное подключение узлов. Встроенный веб‑сервер облегчает пусконаладку и диагностику, а DIP‑переключатели позволяют оперативно задать параметры адресации без использования ПО.

В реальных установках 750‑352 применяют в системах автоматизации зданий и промышленных объектов, на участках с комбинированными дискретными и аналоговыми сигналами. Автоматическое формирование образа процесса снижает трудоёмкость конфигурации, а поддержка стандартных сетевых служб упрощает интеграцию в существующую ИТ‑инфраструктуру. Каплер совместим с широким ассортиментом модулей I/O WAGO, что позволяет масштабировать узел как по количеству каналов, так и по типам сигналов.

Как понять, что изделие вышло из строя

Отсутствует индикация питания или постоянная аварийная индикация на светодиодах статуса.
Нет линка/активности на портах Ethernet, веб‑интерфейс недоступен, узел не пингуется.
Частые разрывы связи, таймауты по Modbus/ошибки установления соединений по EtherNet/IP.
Не определяется или «отваливается» шлейф модулей ввода‑вывода, некорректные данные в образе процесса.
Самопроизвольные перезапуски, перегрев корпуса, запах гари или следы коррозии на клеммах и разъёмах.

Типичные причины неисправностей

Перенапряжения и импульсные помехи по питанию или сети (отсутствие защиты от бросков/грязной земли).
Ошибки монтажа: переполюсовка, короткое замыкание, превышение допустимого тока шины, плохие контакты в клеммах.
Эксплуатация вне допустимых условий: повышенная температура, конденсация влаги, воздействие H₂S/SO₂, вибрации.
Механические повреждения DIN‑фиксатора, корпуса, разъёмов RJ‑45, нештатное натяжение кабелей.
Сетевые ошибки: петли в топологии, некорректные настройки адресации (DIP), конфликт IP, ошибки прошивки.
Естественное старение компонентов (в т.ч. деградация электролитических конденсаторов при высокой температуре).

Рекомендации по уходу и эксплуатации

Обеспечьте качественное питание с резервом по току и ограничением бросков; применяйте сетевые и грозозащитные устройства.
Соблюдайте требования к климату и чистоте: размещайте 750‑352 в шкафу с нужной степенью защиты, избегайте конденсата и коррозионно‑активных газов.
Используйте корректную разводку и обжим проводников CAGE CLAMP; периодически подтягивайте и проверяйте контакты.
Применяйте соответствующие кабели Ethernet и правильную укладку; избегайте острых перегибов и чрезмерного натяжения.
Исключайте петли L2, документируйте и помечайте настройки DIP; резервируйте/фиксируйте IP‑адреса в DHCP/ARP.
Проводите регулярную диагностику через встроенный веб‑сервер, контролируйте журнал событий и состояние модулей I/O.
Обновляйте прошивку согласно рекомендациям производителя; ведите учёт инвентарных данных узла.
Обеспечьте механическую фиксацию на DIN‑рейке и виброизоляцию там, где это требуется.
Планово очищайте оборудование от пыли сухим способом, не используйте агрессивные моющие средства.

Соблюдение этих правил продлевает срок службы каплера шины Ethernet WAGO 750‑352/000‑001 и обеспечивает стабильную работу системы ввода‑вывода в составе промышленной сети.
