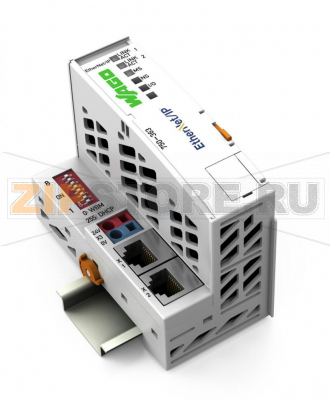

Каплер шины EtherNet/IP; 4-е поколение; ECO; - Wago 750-363

Name: Каплер шины EtherNet/IP; 4-е поколение; ECO; - Wago 750-363
Brand: Wago
SKU: 750-363

Каталожный номер 750-363

Каплер шины EtherNet/IP; 4-е поколение; ECO; - Wago 750-363 - Каплер шины EtherNet/IP; 4-е поколение; ECO; - Wago 750-363

Розничная цена

249 $ с НДС

array(34) { ["id"]=> string(6) "171882" ["product_id"]=> string(6) "234496" ["id_1c"]=> NULL ["sku"]=> string(7) "750-363" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-363" ["image_id"]=> NULL ["price"]=> float(23651) ["primary_price"]=> string(10) "248.950426" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(23651) ["unconverted_price"]=> float(248.94) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(23651) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 23 651 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Каплер полевой шины WAGO 750-363 EtherNet/IP соединяет систему EtherNet/IP с модульной системой ввода-вывода WAGO I/O. Устройство автоматически определяет все подключенные модули и формирует локальный образ процесса.

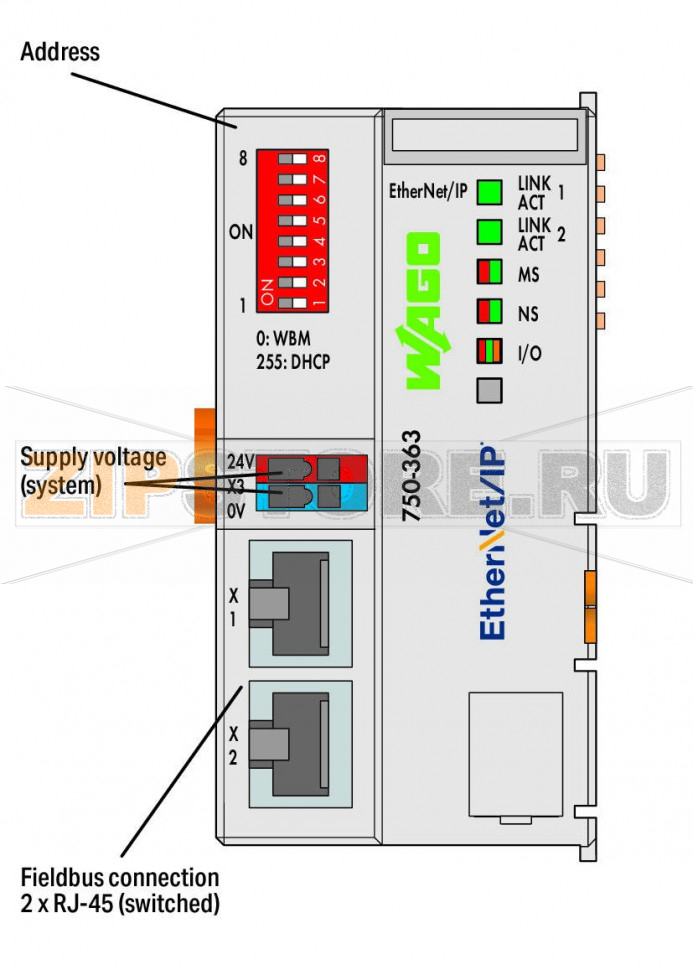

Два ETHERNET‑интерфейса и встроенный коммутатор позволяют прокладывать сеть по линейной топологии без применения дополнительных сетевых устройств (коммутаторов/хабов). Оба порта поддерживают autonegotiation и Auto‑MDI(X). DIP‑переключатели задают последний байт IP‑адреса и используются для назначения адреса (DHCP, BootP, статический).

Каплер предназначен для обмена по EtherNet/IP и поддерживает широкий набор стандартных протоколов ETHERNET (например, HTTP(S), BootP, DHCP, DNS, SNTP, SNMP, (S)FTP). Встроенный веб‑сервер предоставляет настройки и отображает состояние устройства. Системное питание подается непосредственно через каплер, питание полевой стороны – через отдельный модуль питания.

Технические данные

Связь	EtherNet/IP™
Протоколы	HTTP(S) BootP DHCP DNS SNTP (S)FTP SNMP
Скорость передачи данных	10/100 Мбит/с
Среда передачи	Витая пара S‑UTP; 100 Ω; Cat. 5; макс. длина линии: 100 м
Категория линии	Класс D согласно EN 50173
Количество модулей ввода‑вывода (на узел)	250
Макс. число модулей без расширения шины	64
Варианты конфигурации	WAGO‑I/O‑CHECK Веб‑интерфейс (Web‑based management)
Образ процесса ввода/вывода (по шине), макс.	1020 слов / 1020 слов

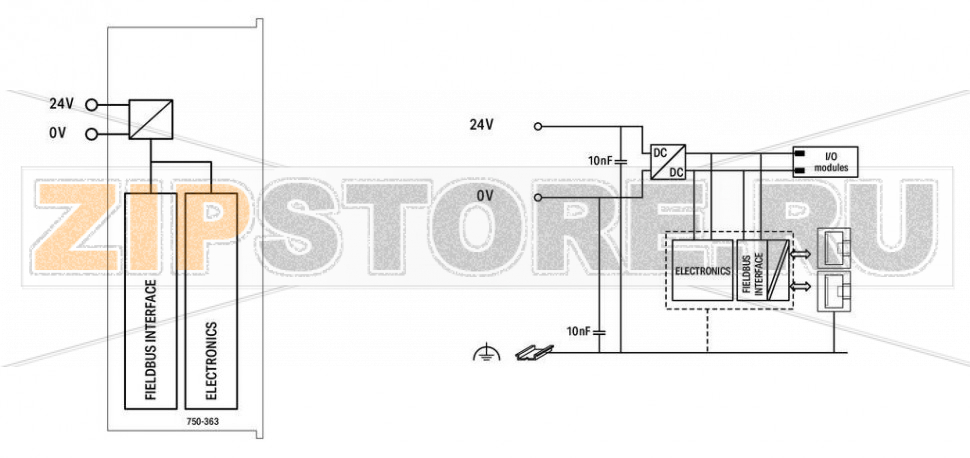

Напряжение системного питания	DC 24 В (−25 … +30 %); через силовую шину
Потребляемый ток, системное питание (5 В)	350 мА
Суммарный ток системного питания	700 мА
Типовой входной ток при номинальной нагрузке (24 В)	280 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	90 %
Изоляция	500 В система/питание

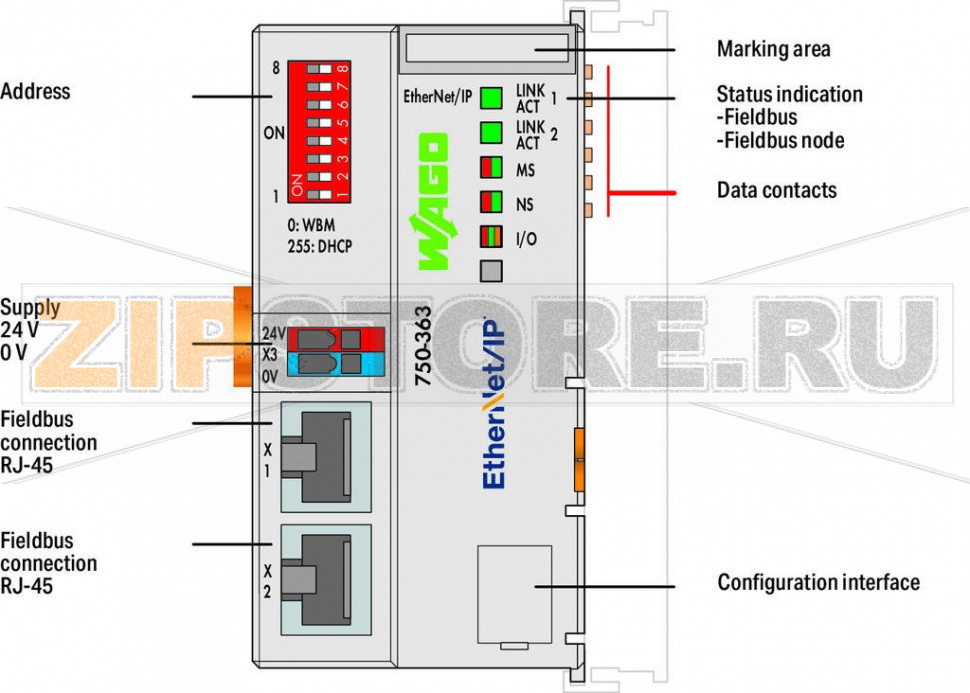

Индикаторы	LED (LINK/ACT) зелёный: сеть, порт 1…2; LED (MS, NS) красный/зелёный: статус узла/сети; LED (I/O) красный/зелёный/оранжевый: состояние внутренней шины данных

Данные соединения

Технология подключения: связь/полевaя шина	EtherNet/IP™: 2 × RJ‑45
Технология подключения: системное питание	2 × CAGE CLAMP®
Технология подключения: конфигурация	1 × 4‑контактный штекер
Тип подключения (1)	Системное питание
Размеры одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	49,5 мм / 1.949 inch
Высота	96,8 мм / 3.811 inch
Длина	71,9 мм / 2.831 inch
Выступ над верхней кромкой DIN‑рейки 35	64,7 мм / 2.547 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Материал корпуса	Поликарбонат, полиамид 6.6
Вес	104,1 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура хранения	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4g по IEC 60068‑2‑6
Ударопрочность	15g по IEC 60068‑2‑27
ЭМС — устойчивость к помехам	соответствует EN 61000‑6‑2, судовые применения
ЭМС — излучение помех	соответствует EN 61000‑6‑3, судовые применения
Устойчивость к агрессивным веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H₂S при 75% RH	10 ppm
Допустимая концентрация SO₂ при 75% RH	25 ppm

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143889827
ТН ВЭД	85371091990

Назначение и возможности

WAGO 750‑363 (каплер шины EtherNet/IP; 4‑е поколение; ECO) предназначен для интеграции распределенной периферии WAGO в сети EtherNet/IP. Он выполняет роль шлюза между модулями ввода‑вывода серии 750 и контроллерами/PLC по Ethernet, обеспечивает автоматическое обнаружение модулей, формирование образа процесса и удобную настройку через встроенный веб‑интерфейс. Благодаря двум RJ‑45‑портам со встроенным коммутатором поддерживается линейная топология без внешних свитчей, а конфигурируемые DIP‑переключатели упрощают назначение IP‑адреса.

Типовые области применения

Каплер используют в системах автоматизации зданий и промышленности, на производственных линиях, в машиностроении, на объектах энергетики и инфраструктуры. Устройство подходит для модернизации существующих инсталляций, где требуется подключение модулей дискретного и аналогового ввода‑вывода к EtherNet/IP, а также для компактных распределенных шкафов благодаря установке на DIN‑рейку и быстрому подключению CAGE CLAMP.

Как понять, что устройство вышло из строя

О неисправности WAGO 750‑363 могут свидетельствовать следующие признаки: отсутствие связи по сети (нет активности LINK/ACT), невозможность получить или удерживать IP‑адрес, постоянная индикация ошибки по светодиодам MS/NS (красный/мигающий красный), нестабильный обмен с модулями I/O (LED I/O горит красным/оранжевым), периодические обрывы связи в линейной топологии, перегрев корпуса, запах гари, а также отсутствие реакции на смену настроек через веб‑интерфейс или DIP‑переключатели.

Основные причины поломок

Перенапряжение и ошибки в цепях питания, импульсные помехи, просадки напряжения.
Нарушение правил экранирования и монтажа сети, повреждение витой пары или разъемов RJ‑45.
Превышение допустимых условий эксплуатации: высокая влажность, конденсат, агрессивные газы (H2S, SO2), пыль.
Перегрев из‑за плохой вентиляции, плотной компоновки или близости источников тепла.
Механические воздействия: вибрации сверх нормы, удары, повреждение корпуса и клемм.
Статическое электричество (ESD) при обслуживании без мер защиты.
Некорректная конфигурация сети (дублирующиеся IP, ошибки маршрутизации), устаревшая прошивка.

Рекомендации по эксплуатации и уходу

Обеспечьте стабильное и корректное питание, соблюдайте полярность и сечение проводников, периодически подтягивайте соединения.
Соблюдайте правила прокладки Ethernet‑кабеля: категория не ниже требуемой, длина сегмента в пределах стандарта, качественные коннекторы.
Избегайте перегрева: оставляйте вентиляционные зазоры, не закрывайте устройство, контролируйте температуру в шкафу.
Поддерживайте чистоту: исключайте пыль и конденсат, не допускайте воздействия агрессивных газов, проводите регулярный визуальный осмотр.
Следите за индикацией LED: при ошибках фиксируйте коды и проверяйте журнал через веб‑интерфейс.
Периодически проверяйте целостность кабеля и разъемов RJ‑45, экранирование и заземление.
Храните и эксплуатируйте устройство в установленных климатических условиях; при сервисе используйте ESD‑защиту.
Планово обновляйте прошивку при наличии рекомендаций производителя, предварительно делая резервные копии настроек.

Соблюдение этих рекомендаций повышает надежность работы каплера WAGO 750‑363 и сокращает риск остановок из‑за сетевых и аппаратных сбоев.
