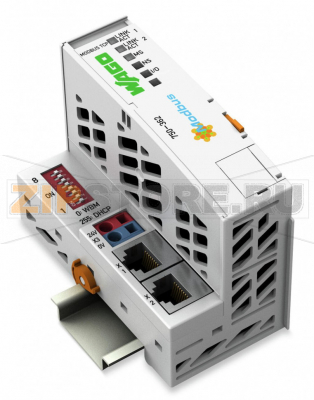

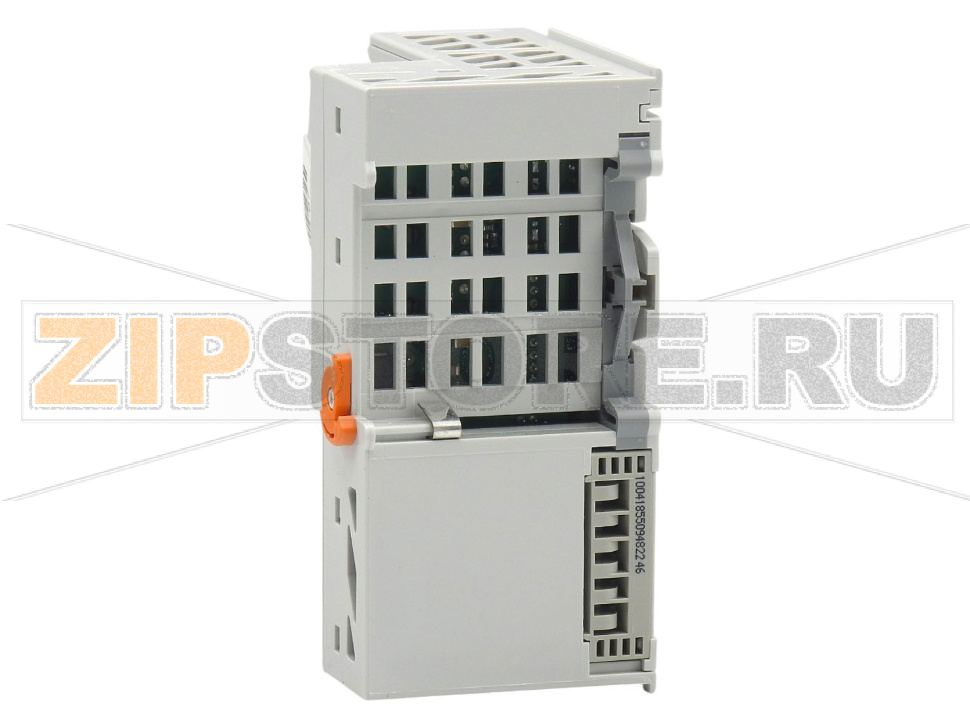

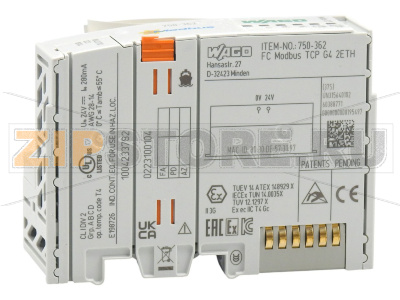

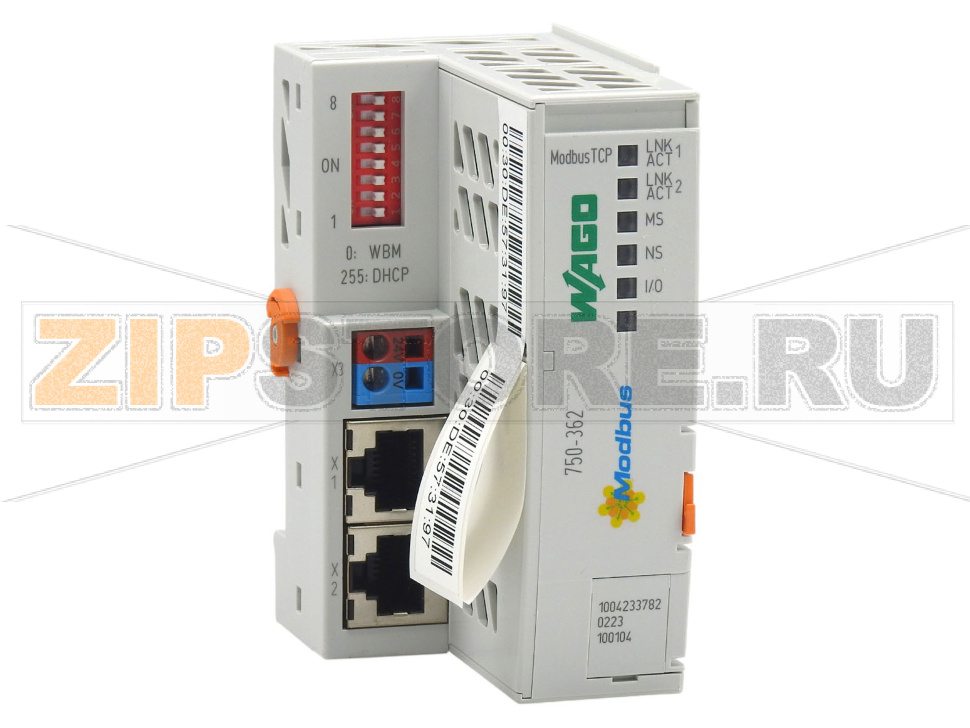

Каплер шины Modbus TCP; 4-е поколение; - Wago 750-362

Name: Каплер шины Modbus TCP; 4-е поколение; - Wago 750-362
Brand: Wago
SKU: 750-362

Каталожный номер 750-362

Каплер шины Modbus TCP; 4-е поколение; - Wago 750-362 - Каплер шины Modbus TCP; 4-е поколение; - Wago 750-362

Розничная цена

43 100 ₽ с НДС

array(34) { ["id"]=> string(6) "171888" ["product_id"]=> string(6) "234502" ["id_1c"]=> NULL ["sku"]=> string(7) "750-362" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-362" ["image_id"]=> NULL ["price"]=> string(5) "43100" ["primary_price"]=> float(453.6706) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(2) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(2) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(5) "43100" ["unconverted_price"]=> float(43100) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(5) "43100" ["original_compare_price"]=> float(0) ["features"]=> array(13) { ["kolichestvo_kontaktov"]=> string(1) "1" ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["dlina1"]=> object(shopDimensionValue)#1157 (10) { ["id":"shopDimensionValue":private]=> string(5) "10896" ["value":"shopDimensionValue":private]=> string(4) "71.9" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0719" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["interfeys"]=> array(1) { [151387]=> string(7) "2xRJ-45" } ["klass_zashchity"]=> string(4) "IP20" ["napryazhenie"]=> object(shopDimensionValue)#1152 (10) { ["id":"shopDimensionValue":private]=> string(5) "11329" ["value":"shopDimensionValue":private]=> string(3) "220" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "220" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } ["rabochiy_diapazon_temperatur"]=> object(shopRangeValue)#1166 (6) { ["begin":"shopRangeValue":private]=> object(shopDimensionValue)#1164 (10) { ["id":"shopDimensionValue":private]=> string(3) "497" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["end":"shopRangeValue":private]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(3) "497" ["value":"shopDimensionValue":private]=> string(2) "55" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["unit":"shopRangeValue":private]=> string(3) "°C" ["type":"shopRangeValue":private]=> string(11) "temperature" ["begin_base_unit":"shopRangeValue":private]=> string(1) "0" ["end_base_unit":"shopRangeValue":private]=> string(2) "55" } ["shirina1"]=> object(shopDimensionValue)#1161 (10) { ["id":"shopDimensionValue":private]=> string(5) "13090" ["value":"shopDimensionValue":private]=> string(4) "49.5" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0495" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["tip2"]=> string(12) "Каплер" ["vysota1"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(5) "13091" ["value":"shopDimensionValue":private]=> string(4) "96.8" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0968" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["weight"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 2 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Коммуникации	Modbus (TCP, UDP)
Протоколы ETHERNET	HTTP(S) BootP DHCP DNS SNTP FTP(S) SNMP
Скорость передачи	10/100 Mbit/s
Среда передачи (коммуникации/полевой интерфейс)	Витая пара S-UTP; 100 Ω; Cat. 5; макс. длина кабеля 100 м
Класс линии передачи	Класс D по EN 50173
Число модулей на узел (макс.)	250
Число модулей без расширения шины (макс.)	64
Процессный образ входов/выходов (полевой шины), макс.	1020 слов/1020 слов

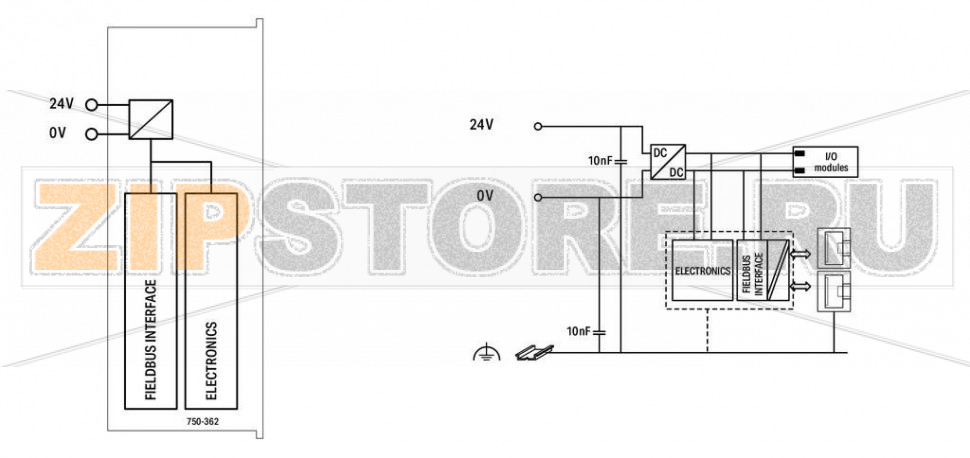

Напряжение питания (система)	24 VDC (-25 … +30 %); через съемный разъем
Потребляемый ток (системное питание 5 В)	350mA
Общий ток (системное питание)	700mA
Входной ток (тип.) при номинальной нагрузке (24 В)	280mA
КПД источника питания (тип.) при номинальной нагрузке (24 В)	90%
Гальваническая развязка	500 В система/поле

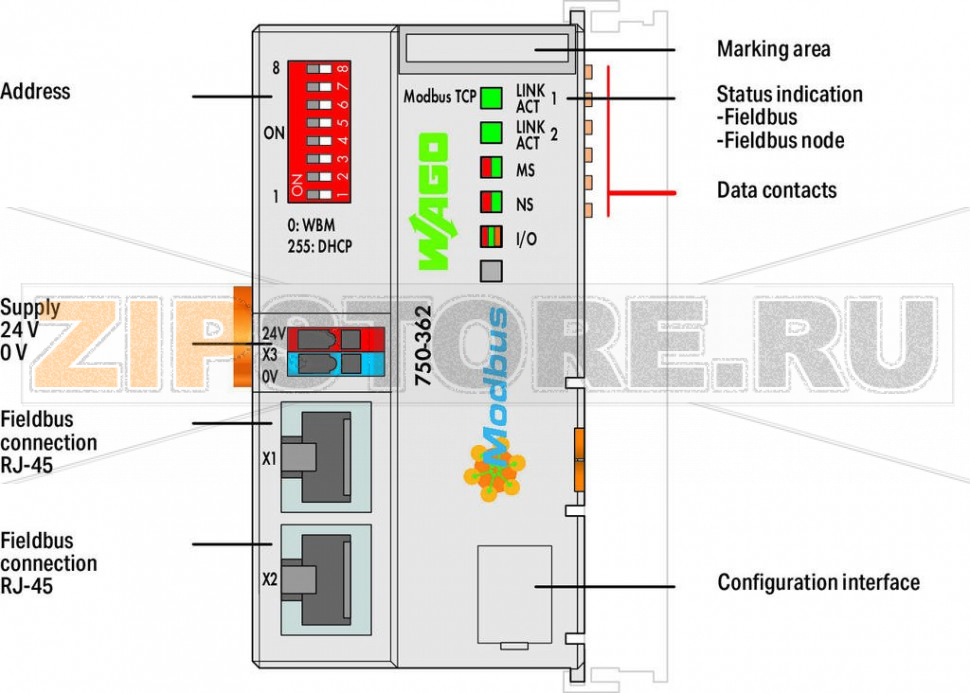

Индикация	LED (LINK/ACT) зеленый: сетевое соединение через порты 1 … 2; LED (MS, NS) красный/зеленый: состояние узла, сети; LED (I/O) красный/зеленый/оранжевый: состояние локальной шины данных

Технология подключения: коммуникации/полевой интерфейс	Modbus (TCP, UDP): 2 x RJ-45
Технология подключения: системное питание	2 x CAGE CLAMP^®
Материал подключаемых проводников	Медь
Тип соединения 1	Системное питание
Однопроволочный проводник	0.08 … 2.5 mm² / 28 … 14 AWG
Многожильный проводник	0.08 … 2.5 mm² / 28 … 14 AWG
Длина зачистки	8 … 9 mm / 0.31 … 0.35 inches
Технология подключения: конфигурация устройства	1 x штекер; 4-контактный

Ширина	49.5 mm / 1.949 inches
Высота	96.8 mm / 3.811 inches
Глубина	71.9 mm / 2.831 inches
Глубина от верхней кромки DIN-рейки	64.7 mm / 2.547 inches

Способ монтажа

DIN-рейка 35

Материал корпуса	Поликарбонат; полиамид 6.6
Пожарная нагрузка	1.439MJ
Масса	104.8g
Маркировка соответствия	CE

Температура окружающей среды (эксплуатация)	0 … +55 °C
Температура окружающей среды (хранение)	-25 … +85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Высота эксплуатации	0 … 2000 m / 0 … 6562 ft
Положение монтажа	Горизонтально (влево/вправо/вверх/вниз), вертикально (вверх/вниз)
Относительная влажность (без конденсации)	95%
Устойчивость к вибрации	4g по IEC 60068-2-6
Устойчивость к ударам	15g по IEC 60068-2-27
Помехоустойчивость ЭМС	по EN 61000-6-2, морские применения
Эмиссия помех ЭМС	по EN 61000-6-3, морские применения
Воздействие загрязняющих веществ	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация загрязнения H₂S при относительной влажности 75%	10ppm
Допустимая концентрация загрязнения SO₂ при относительной влажности 75%	25ppm

eCl@ss 10.0	27-24-26-07
eCl@ss 9.0	27-24-26-07
ETIM 9.0	EC001603
ETIM 8.0	EC001603
ECCN	NO US CLASSIFICATION
Упаковочная единица (SPU)	1 шт.

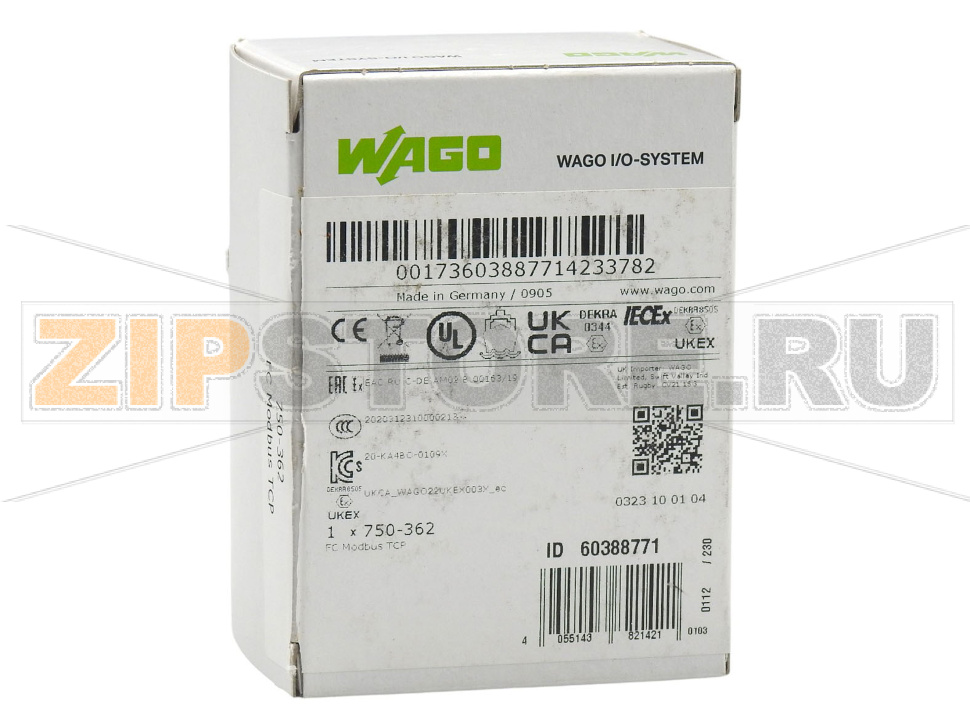

Тип упаковки	Box
Страна происхождения	DE
Таможенный код	85176200000

№ CAS	1303-86-2 1317-36-8 7439-92-1 79-94-7
Вещество из перечня кандидатов REACH	2,2',6,6'-тетрабром-4,4'-изопропилидендифенол Диборат триоксида Свинец Окись свинца
Статус соответствия RoHS	Соответствует, с исключениями
Исключение RoHS	6(c) 7(a) 7(c)-I 7(c)-II
Номер уведомления SCIP (Австрия)	7dbd990c-9145-44cc-998f-62145b9f3b1a
Номер уведомления SCIP (Бельгия)	20f84b10-ca34-4754-b1f0-67b174c49146
Номер уведомления SCIP (Болгария)	71bf1d9d-4d2b-4336-82e8-91521b71418b
Номер уведомления SCIP (Чехия)	eb61966b-7e18-4138-a556-634437761695
Номер уведомления SCIP (Дания)	161b6dc4-a919-454b-9323-be154ee0f466
Номер уведомления SCIP (Финляндия)	74dc7a66-7bbe-4cfe-b7b2-4d622114673e
Номер уведомления SCIP (Франция)	171767c6-91b9-441e-871e-ab6f16b332c1
Номер уведомления SCIP (Германия)	2b847584-6972-455c-82c6-0ce698ebabf5
Номер уведомления SCIP (Венгрия)	b0897f12-2e87-4f53-86d3-db00b5db32ad
Номер уведомления SCIP (Италия)	71b88009-091e-430c-8d3c-6e354d7a6ace
Номер уведомления SCIP (Нидерланды)	f2a740d8-db78-4330-9003-7709ea7447d9
Номер уведомления SCIP (Польша)	f4c51d6f-b067-43e1-b1a0-d6b27c6a457c
Номер уведомления SCIP (Румыния)	be47a11c-a22d-410e-b154-8a18e8b9b7f5
Номер уведомления SCIP (Швеция)	243efc53-a0f9-40ef-8e3e-a9510acf2d2e

Каплер шины Modbus TCP; 4-е поколение; Wago 750-362 — сетевой интерфейсный модуль для построения распределенной системы ввода-вывода на базе WAGO I/O SYSTEM 750. Он соединяет модульные I/O с верхним уровнем по Modbus TCP/UDP и обеспечивает диагностику, конфигурирование и обмен данными в составе АСУ ТП, систем диспетчеризации зданий и на объектах с требованием повышенной надежности, включая морские применения.

Назначение и применение

Устройство используется как шлюз между Ethernet-сетью и локальной шиной модулей ввода-вывода. Каплер Wago 750-362 удобен для поэтапного наращивания системы: к нему подключаются различные цифровые, аналоговые и специализированные модули серии 750. Благодаря встроенной диагностике и поддержке стандартных сетевых сервисов упрощаются пусконаладка и обслуживание.

Преимущества и особенности эксплуатации

Работа в типовых промышленных сетях на базе Modbus TCP/UDP с поддержкой распространенных сетевых служб для автоматической адресации и времени.
Встроенный коммутатор для линейной/кольцевой топологии, упрощающий прокладку сети без дополнительных устройств.
Веб-интерфейс и сервисные протоколы для удаленной диагностики, обновления и резервирования настроек.
Светодиодная индикация состояния сети, узла и локальной шины — быстрая локальная диагностика без инструментов.
Гальваническая развязка системы и «поля» для повышения устойчивости к помехам.
Совместимость с широким набором модулей WAGO 750 для гибкой конфигурации точек ввода-вывода.

Типичные причины неисправностей

Перепады и перенапряжения питания, отсутствие защиты от бросков и наводок.
Электростатические разряды и грозовые импульсы по линиям Ethernet или питания при недостаточном экранировании и заземлении.
Превышение допустимых условий эксплуатации: запыленность, конденсация, агрессивные газы, вибрации и удары.
Ошибки монтажа: перепутанные пары, поврежденные коннекторы RJ‑45, слабые контакты питания, неверная полярность.
Повреждение или сбой прошивки вследствие прерывания питания в момент обновления.
Длительная работа в перегретых шкафах без достаточной вентиляции.

Как понять, что запчасть вышла из строя

Отсутствует индикация LINK/ACT при подключенном и исправном кабеле; узел не «пингуется», недоступен веб-интерфейс.
Светодиоды MS/NS устойчиво горят красным, сброс не помогает.
Нестабильная работа: самопроизвольные перезагрузки, зависания, потеря связи с I/O.
Аномальный нагрев корпуса, запах перегрева, видимые следы повреждений на разъемах.
Некорректные данные с модулей или их периодическое «отваливание» при исправной периферии и кабелях.

Количество контактов	1
Заказ кратно	1
Минимальный заказ	1
Производитель	Wago
Вес	0 кг
Высота	96.8 мм
Напряжение	220 В
Класс защиты	IP20
Тип	Каплер
Длина	71.9 мм
Рабочий диапазон температур	0 — 55 °C
Ширина	49.5 мм
Интерфейс	2xRJ-45
