Катушка ODE BDA08024CS 24VDC 8Вт 50/60Гц

Name: Катушка ODE BDA08024CS 24VDC 8Вт 50/60Гц
SKU: 1120112

Каталожный номер 1120112

Катушка ODE BDA08024CS 24VDC 8Вт 50/60Гц Катушка используется для электрического управления совместимым клапаном в оборудовании с автоматической подачей или перекрытием рабочей среды. При подаче питания обмотка создаёт магнитное поле, которое перемещает сердечник клапана и обеспечивает переключение потока рабочей среды.

Розничная цена

22 $ с НДС

array(34) { ["id"]=> string(6) "754729" ["product_id"]=> string(6) "816127" ["id_1c"]=> NULL ["sku"]=> string(7) "1120112" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(2072) ["primary_price"]=> string(9) "21.809872" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "0" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "693097f454345f764aa6917d6a1ac94f" ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(2072) ["unconverted_price"]=> float(21.8) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(2072) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["tip_zapchasti"]=> array(1) { [43510]=> string(14) "Катушка" } ["sovmestimy_katalozhnye_nomera"]=> string(46) "110010065/ATEL
255571/ATEL
LF1120112/GEV" ["weight"]=> object(shopDimensionValue)#1218 (10) { ["id":"shopDimensionValue":private]=> string(5) "11578" ["value":"shopDimensionValue":private]=> string(3) "140" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.14" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1207 (10) { ["id":"shopDimensionValue":private]=> string(4) "2920" ["value":"shopDimensionValue":private]=> string(2) "42" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.042" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1216 (10) { ["id":"shopDimensionValue":private]=> string(5) "11905" ["value":"shopDimensionValue":private]=> string(2) "30" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.03" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1215 (10) { ["id":"shopDimensionValue":private]=> string(5) "13588" ["value":"shopDimensionValue":private]=> string(2) "39" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.039" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 2 072 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Катушка ODE BDA08024CS — электромагнитный привод для совместимого соленоидного клапана. При подаче питания обмотка создаёт магнитное поле, которое перемещает сердечник клапана и обеспечивает переключение потока рабочей среды. Катушка не контактирует с рабочей средой напрямую: допустимые жидкости, газы, давление и температура определяются конструкцией самого клапана.

Деталь предназначена для замены неисправной катушки при исправной механической части клапана. Применяемость необходимо проверять по модели установленного узла, параметрам питания, размерам посадочного отверстия и типу подключения. Совпадения внешнего вида недостаточно для подтверждения совместимости.

Характеристики и маркировка

Производитель: ODE.
Модель: BDA08024CS.
Каталожный номер: 1120112.
Напряжение питания по обозначению товара: 24 В постоянного тока, 24VDC.
Мощность: 8 Вт.

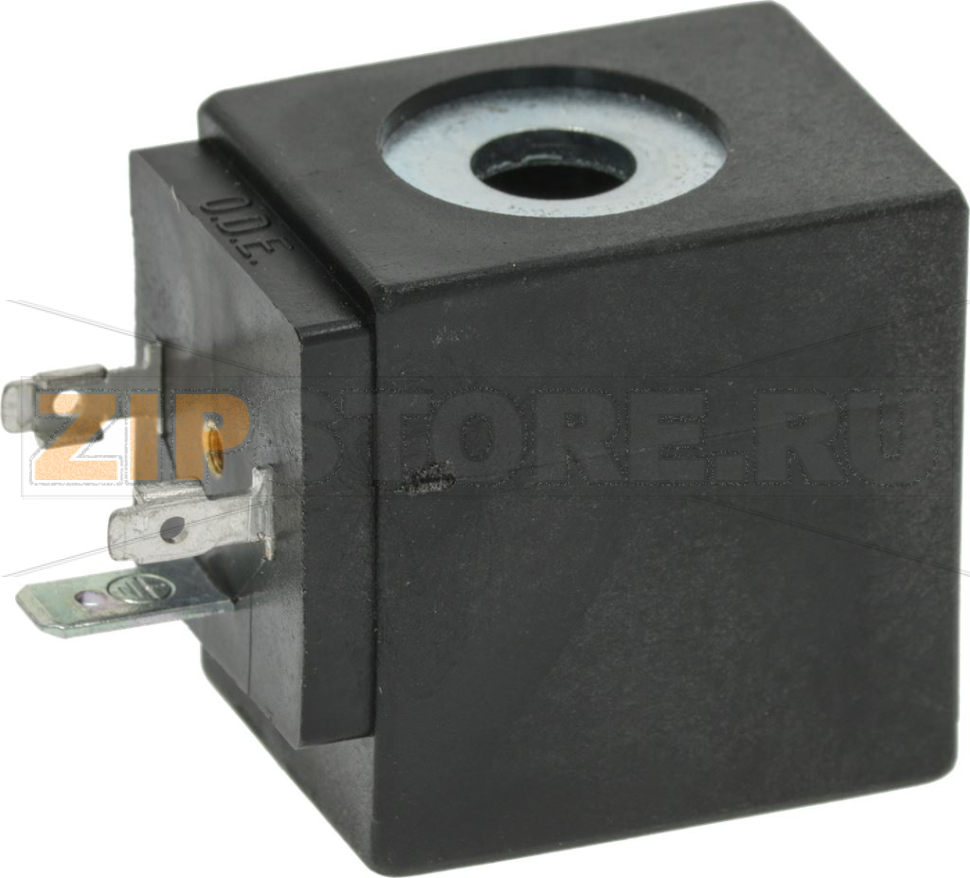

Исполнение: корпус с центральным посадочным отверстием и плоскими электрическими выводами.
На фотографии читается обозначение ODE на корпусе и знак защитного заземления возле соответствующего контакта.

В названии товара также указано «50/60 Гц». Частота сети относится к переменному току и не является рабочим параметром питания 24VDC. Перед подключением необходимо сверить напряжение и род тока с паспортом катушки: наличие «50/60 Гц» в названии не означает возможность подключения к 24 В переменного тока.

Назначение и синонимы

Катушка используется для электрического управления совместимым клапаном в оборудовании с автоматической подачей или перекрытием рабочей среды. Другие названия детали: катушка электромагнитного клапана, соленоидная катушка, электромагнитная катушка ODE, обмотка привода клапана, соленоид ODE 24 В DC.

Как определить необходимость замены

Клапан не переключается при поступлении корректного управляющего напряжения на выводы катушки.
На обесточенной и отсоединённой обмотке измеряется обрыв либо сопротивление заметно отличается от паспортного значения или показаний исправной аналогичной катушки.
Обнаружены трещины, оплавление корпуса, потемнение контактов или запах повреждённой изоляции.
Диагностика выявила межвитковое замыкание или нарушение изоляции.

Отсутствие срабатывания может быть связано также с неисправностью проводки, блока питания, управления или заклиниванием клапана. Нагрев при работе сам по себе не доказывает неисправность. Проверку под напряжением и измерение изоляции следует поручать квалифицированному специалисту. Повреждённую залитую обмотку обычно заменяют целиком.

Уход

Перед обслуживанием отключайте питание. Удаляйте пыль сухой мягкой салфеткой, проверяйте крепление катушки, состояние контактов и подключённого разъёма. Не допускайте попадания воды, конденсата и агрессивных чистящих средств. Катушка не требует смазки. Устанавливайте её без перекоса, с крепежом, предусмотренным конструкцией клапана.

Что влияет на ресурс

Срок службы зависит от стабильности питания, температуры окружающей среды, допустимой продолжительности включения, вибраций и защиты соединений от влаги. Перенапряжение, неправильный род тока, ослабленные контакты и недостаточный отвод тепла повышают риск повреждения. Соблюдение паспортного режима работы и своевременное устранение неисправностей клапана снижают нагрузку на узел.

Характеристики

Тип запчасти	Катушка
Совместимые каталожные номера	110010065/ATEL 255571/ATEL LF1120112/GEV
Вес	140 г
Длина	42 мм
Ширина	30 мм
Высота	39 мм
