Главная→ Электротехника промышленная → Wago → Электрические соединения → Клеммы для печатных плат → Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; белые Wago 2059-301/998-403

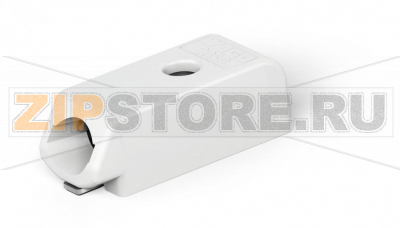

Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; белые Wago 2059-301/998-403

Name: Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; белые Wago 2059-301/998-403
Brand: Wago
SKU: 2059-301/998-403

Каталожный номер 2059-301/998-403

Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; белые Wago 2059-301/998-403 Клеммы для поверхностного монтажа с технологией соединения PUSH WIRE®Подключение одножильных проводников путем вставкиПростое извлечение проводника, напр., при помощи рабочего инструмента Высота всего 2,7 ммВозможно объединение в группы без потери полюсовПоставляются в бобинах для автоматизированной сборки....

Розничная цена

0.56 $ с НДС

array(34) { ["id"]=> string(6) "167845" ["product_id"]=> string(6) "230460" ["id_1c"]=> NULL ["sku"]=> string(16) "2059-301/998-403" ["sort"]=> string(1) "1" ["name"]=> string(16) "2059-301/998-403" ["image_id"]=> NULL ["price"]=> float(54) ["primary_price"]=> string(8) "0.568404" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(54) ["unconverted_price"]=> float(0.56) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(54) ["original_compare_price"]=> float(0) ["features"]=> array(7) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["zakaz_kratno"]=> string(2) "10" ["min_zakaz"]=> string(2) "10" ["weight"]=> object(shopDimensionValue)#1168 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1184 (10) { ["id":"shopDimensionValue":private]=> string(5) "10319" ["value":"shopDimensionValue":private]=> string(3) "7.9" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0079" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1178 (10) { ["id":"shopDimensionValue":private]=> string(5) "10320" ["value":"shopDimensionValue":private]=> string(3) "2.9" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "2.9" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 54 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммы для поверхностного монтажа с технологией соединения PUSH WIRE®
Подключение одножильных проводников простым вставлением
Легкое извлечение проводника, например при помощи рабочего инструмента
Высота всего 2,7 мм
Возможность объединения в группы без потери полюсов

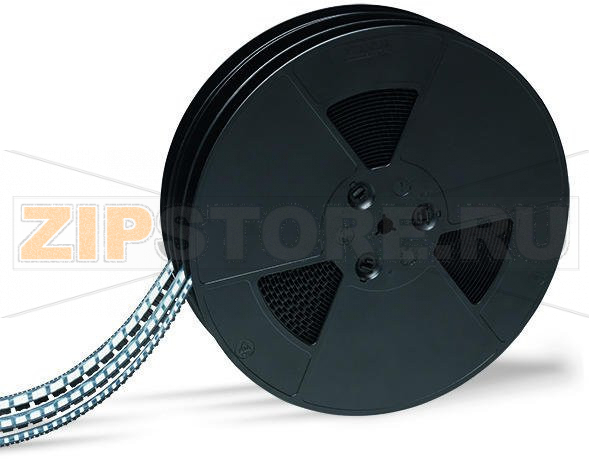

Поставляются в ленте-на-катушке для автоматизированной сборки

Примечания по применению

Подходит для бессвинцовых профилей пайки оплавлением (reflow) согласно DIN EN 61760-1 и IEC 60068-2-58 при максимальной пиковой температуре до 260°C. Ввиду специфики применений (компоновка и ориентация компонентов, тип паяльной машины, паяльная паста) рекомендуется проводить пробные запуски для подтверждения совместимости изделия и процесса в реальных условиях производства.

Примечание по цвету

В зависимости от температур и времени пайки оплавлением возможны отклонения по цвету. Эти отклонения не влияют на функциональность.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы по стандарту	IEC/EN 60664-1
Номинальное напряжение (III / 3)	63 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	3 A
Пояснение к номиналам	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт

UL 1059

Сертификация по UL 1977

Номинальное напряжение (только заводская проводка)	600 V
Номинальный ток (только заводская проводка)	3 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Технология соединения	Плоско-пружинный зажим
Приведение в действие	Рабочим инструментом
Сечение одножильных проводников	0,14 … 0,34 мм² / 26 … 22 AWG
Длина зачистки изоляции	4 … 5,5 мм / 0,16 … 0,22"
Угол подвода проводника к ПП	0°
Число полюсов	1
Одножильные, подключаемые	0,5 мм² / 20 AWG
Примечание (сечение проводника) 2	Повторное подключение проводников сечением 0,5 мм² (20 AWG) не допускается
Длина зачистки изоляции	6 … 7,5 мм / 0,24 … 0,30"
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных мест подключения	1
Количество уровней	1
Примечание (сечение проводника)	Для недостаточно жестких проводников 26 AWG зажим следует открывать рабочим инструментом

Геометрические данные

Шаг контактов	3 мм / 0,118"
Ширина	2,9 мм / 0,114"
Высота	2,7 мм / 0,106"
Длина	7,9 мм / 0,311"

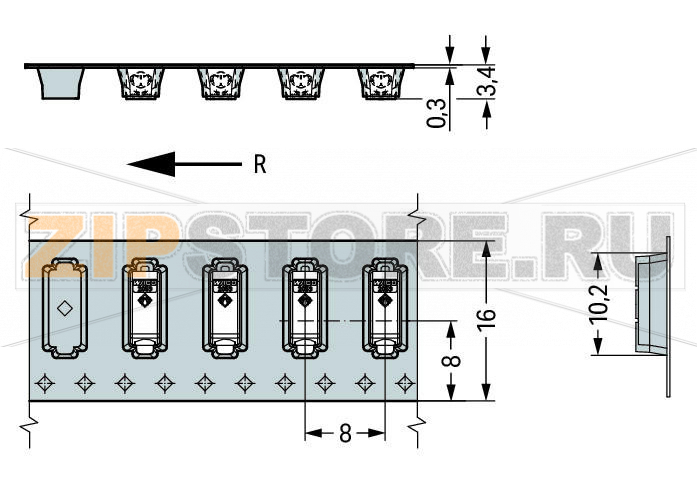

Диаметр катушки упаковки «лента-на-катушке»	330 мм
Ширина ленты	16 мм

Контакт с печатной платой

Тип контакта

SMD

Материалы

Цвет	белый
Группа изоляционных материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс горючести по UL 94	V0
Материал пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медный сплав
Покрытие контактов	лужёные
Вес	0,1 г

Требования к окружающей среде

Диапазон рабочих температур

-60 … +105°C

Коммерческие данные

Группа продукции	33 (Печатный монтаж)
Тип упаковки	коробка
Страна происхождения	Швейцария
GTIN	4055143082679
Код ТН ВЭД	85369010000

Клемма Wago 2059-301/998-403 предназначена для поверхностного монтажа на печатных платах и обеспечивает быстрый и надёжный контакт одножильных проводников благодаря технологии PUSH WIRE®. Компактная конструкция и низкий профиль упрощают размещение в светодиодных модулях, компактной электронике и устройствах с ограниченным монтажным пространством. Упаковка «лента-на-катушке» облегчает автоматизированную подачу и установку на линиях SMD, а конструкция корпуса рассчитана на стандартные процессы пайки оплавлением. Возможность объединения клемм в группы повышает гибкость разводки без потери полюсов.

Типовые области применения

LED-модули, драйверы освещения, линейные светильники
Компактные контроллеры, сенсорные модули, IoT-устройства
Приборы, где требуется обслуживание без пайки проводников

Причины отказов

Перегрев при пайке из-за превышения температурного профиля или слишком толстого слоя пасты, вызывающий деформацию корпуса и ухудшение смачивания площадок
Механические нагрузки: удар, изгиб платы, натяжение проводника, приводящие к трещинам пайки или отрыву площадок
Неправильная подготовка проводника: недостаточная зачистка/слишком длинная зачистка, повреждение жилы, попавшая изоляция в зону зажима
Коррозия контактов из-за загрязнений, агрессивной мойки или эксплуатации во влажной среде без защиты
Превышение тока, вызывающее нагрев, потемнение/окисление контактов и потерю прижима
Многократные переподключения за пределами рекомендаций, особенно для проводников определённых сечений

Признаки неисправности

Люфт проводника в гнезде, ухудшение удержания, самопроизвольное выпадение
Повышенный нагрев в зоне контакта, потемнение пластика или лужения, запах перегрева
Периодические обрывы, мерцание нагрузки, изменение сопротивления контакта
Трещины корпуса, сколы, смещение клеммы относительно площадок
Трещины в паяных соединениях, отрыв паяльных площадок от платы

Рекомендации по эксплуатации и уходу

Соблюдайте рекомендованный профиль пайки reflow и используйте трафарет с толщиной и рисунком, соответствующими площадкам
Исключайте излишки пасты и перекос при установке; контролируйте планарность посадки
Подготавливайте проводники с требуемой длиной зачистки; не допускайте попадания изоляции в зону зажима
Для тонких и недостаточно жёстких проводников используйте рабочий инструмент для открытия зажима
Избегайте многократных переподключений проводников, не предназначенных для этого; следуйте рекомендациям производителя
Проводите визуальный контроль пайки (микроскоп/АОИ), проверяйте удержание проводника тестом на выдёргивание
Храните изделия в сухих условиях, защищайте от агрессивных моющих средств; при необходимости применяйте защитные покрытия платы
Не превышайте электрическую нагрузку; обеспечивайте достаточный отвод тепла

Применение клеммы Wago 2059-301/998-403 в соответствии с технологическими рекомендациями позволяет получить стабильное и обслуживаемое соединение на печатной плате без пайки проводников, а регламентные проверки и корректная подготовка монтажа снижают риск отказов в эксплуатации.

Характеристики

Производитель	Wago
Тип запчасти	Клемма
Заказ кратно	10
Минимальный заказ	10
Вес	0 кг
Длина	7.9 мм
Ширина	2.9 м

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; белые Wago 2059-301/998-403.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; белые Wago 2059-301/998-403 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
