Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 3-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; черные Wago 2059-323/998-403

Name: Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 3-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; черные Wago 2059-323/998-403
Brand: Wago
SKU: 2059-323/998-403

Каталожный номер 2059-323/998-403

Клемма для поверхностного монтажа на печатных платах; 0,5 мм; Шаг контактов 3 мм; 3-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 mm; черные Wago 2059-323/998-403 Клеммы для поверхностного монтажа с технологией соединения PUSH WIRE®Подключение одножильных проводников путем вставкиПростое извлечение проводника, напр., при помощи рабочего инструмента Высота всего 2,7 ммВозможно объединение в группы без потери полюсовПоставляются в бобинах для автоматизированной сборки....

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "167850" ["product_id"]=> string(6) "230465" ["id_1c"]=> NULL ["sku"]=> string(16) "2059-323/998-403" ["sort"]=> string(1) "0" ["name"]=> string(16) "2059-323/998-403" ["image_id"]=> NULL ["price"]=> float(119) ["primary_price"]=> string(8) "1.252594" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(119) ["unconverted_price"]=> float(1.25) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(119) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(4) "1750" ["min_zakaz"]=> string(4) "1750" ["weight"]=> object(shopDimensionValue)#1088 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 119 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

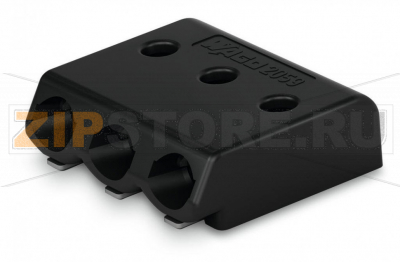

Клеммы для поверхностного монтажа с технологией соединения PUSH WIRE®
Подключение одножильных проводников путем вставки
Простое извлечение проводника, напр., при помощи рабочего инструмента
Высота всего 2,7 мм
Возможно объединение в группы без потери полюсов
Поставляются в бобинах для автоматизированной сборки.

Примечание:

Application notes:

Suitable for lead-free, reflow-soldering profiles per DIN EN 61760-1 and IEC 60068-2-58 up to max. 260°C peak temperature. Due to application-specific variables (component configuration and orientation, type of soldering machine, solder paste), trial runs are recommended to ensure product and process compatibility under actual manufacturing conditions.

Note:

Depending on reflow soldering temperatures and times, color deviations may occur. These deviations will have no impact on functionality.

Recommendation:

Recommendation for stencil:

Material thickness: 150 µm; Pattern layout identical to solder pad layout

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	63 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	3 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per

UL 1059

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	250 V
Rated current per UL 1977 (factory wiring only)	3 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Соединение плоско-пружинным зажимом
Actuation type	Operating tool
Размеры одножильных проводников	0,14 … 0,34 mm? / 26 … 22 AWG
Длина снятия изоляции	4 … 5,5 mm / 0.16 … 0.22 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	3
одножильные, соединяемые	0,5 mm? / 20 AWG
Примечание (поперечное сечение проводника) 2	No reconnection of smaller conductor cross-sections (0.5 mm?/20 AWG)
Длина снятия изоляции	6 … 7,5 mm / 0.24 … 0.3 inch
Общее число точек соединения	3
Общее число потенциалов	3
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	For conductors (26 AWG) that are not rigid enough, the clamping unit must be opened using an operating tool.

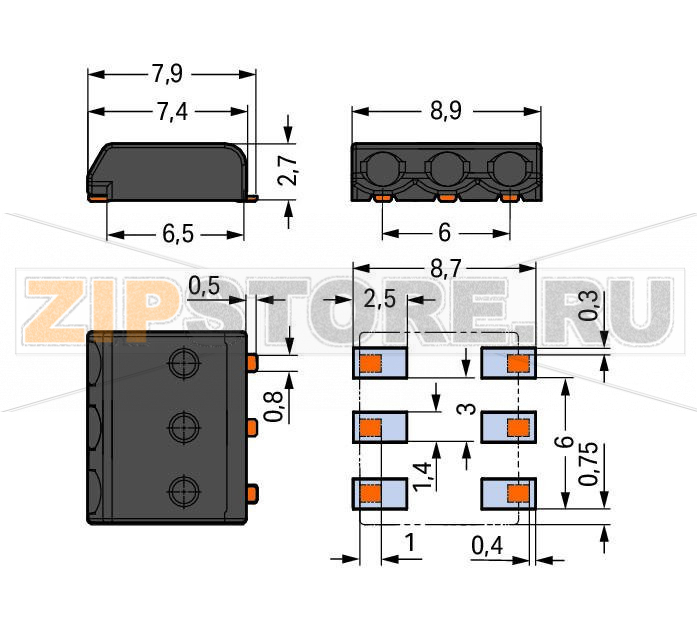

Geometrical Data

Шаг контактов	3 mm / 0.118 inch
Ширина	8,9 mm / 0.35 inch
Высота	2,7 mm / 0.106 inch
Длина	7,9 mm / 0.311 inch

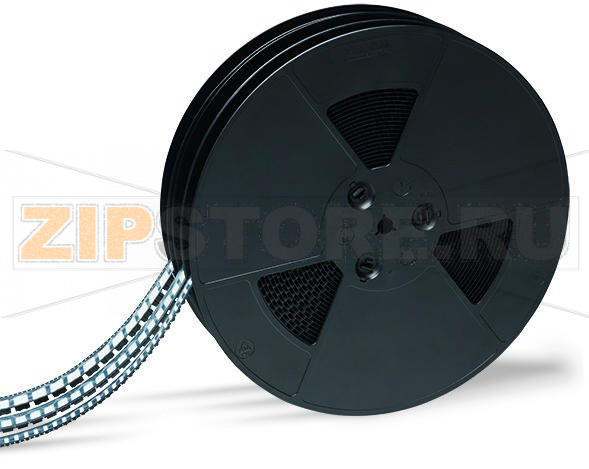

Reel diameter of tape-and-reel packaging	330 mm
Tape width	16 mm

PCB contact

SMD

Material Data

Цвет	черные
группа изолирующих материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медный сплав
Покрытие контактов	луженые
Вес	0,2 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Country of origin	CH
GTIN	4055143476515
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	1750
Минимальный заказ	1750
Вес	0 кг
