Клемма для поверхностного монтажа на печатных платах; 0,75 мм; Шаг контактов 6 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; Без корпуса; 0,75 mm; серебристые Wago 2065-101/998-403

Name: Клемма для поверхностного монтажа на печатных платах; 0,75 мм; Шаг контактов 6 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; Без корпуса; 0,75 mm; серебристые Wago 2065-101/998-403
Brand: Wago
SKU: 2065-101/998-403

Каталожный номер 2065-101/998-403

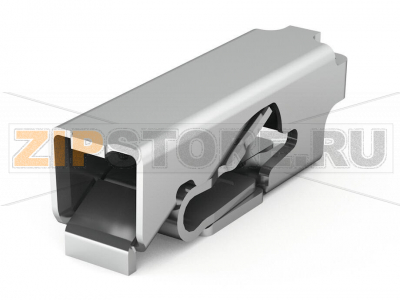

Клемма для поверхностного монтажа на печатных платах; 0,75 мм; Шаг контактов 6 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; Без корпуса; 0,75 mm; серебристые Wago 2065-101/998-403 Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопкамиВысота всего в 4,5 мм минимизирует затенение при использовании встроенных светодиодовПоставляются в бобинах для автоматизированной сборки....

Розничная цена

0.46 $ с НДС

array(34) { ["id"]=> string(6) "167851" ["product_id"]=> string(6) "230466" ["id_1c"]=> NULL ["sku"]=> string(16) "2065-101/998-403" ["sort"]=> string(1) "1" ["name"]=> string(16) "2065-101/998-403" ["image_id"]=> NULL ["price"]=> float(44) ["primary_price"]=> string(8) "0.463144" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(44) ["unconverted_price"]=> float(0.46) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(44) ["original_compare_price"]=> float(0) ["features"]=> array(7) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["zakaz_kratno"]=> string(4) "2650" ["min_zakaz"]=> string(4) "2650" ["weight"]=> object(shopDimensionValue)#1168 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1184 (10) { ["id":"shopDimensionValue":private]=> string(5) "10321" ["value":"shopDimensionValue":private]=> string(1) "8" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.008" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1178 (10) { ["id":"shopDimensionValue":private]=> string(5) "10322" ["value":"shopDimensionValue":private]=> string(3) "2.3" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "2.3" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 44 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопками
Высота всего 4,5 мм минимизирует затенение при использовании встроенных светодиодов

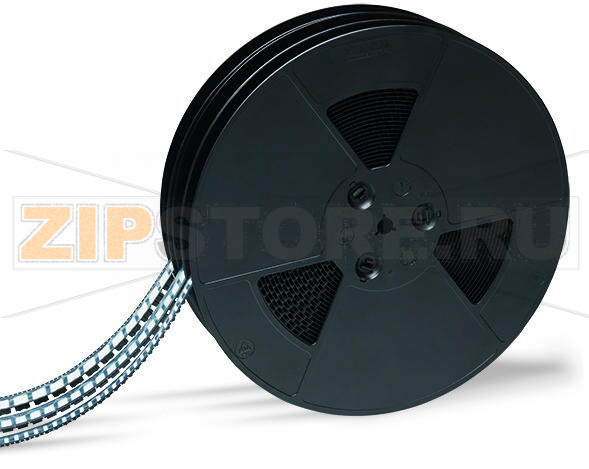

Поставляются в лентах на катушках для автоматизированной сборки

Примечание:
Номинальные параметры указаны для примера с шагом 6 мм.
Топология платы должна соответствовать требованиям стандарта координации изоляции EN/IEC 60664-1 и применимых стандартов конечного изделия.

Информация по безопасности:
Внимание: клеммный блок без изоляционного корпуса! Для применений с напряжением выше безопасного низкого напряжения (например, SELV/PELV) необходимо обеспечить защиту от случайного прикосновения.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	9 A
Пояснение (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт

UL 1059

Сертификация по UL 1977

Номинальное напряжение (только заводской монтаж)	600 V
Номинальный ток (только заводской монтаж)	9 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Технология соединения	Пружинный зажим CAGE CLAMP®, Push-in
Тип приведения в действие	Push-in (нажимной)
Диапазон сечений одножильных проводников	0,2 … 0,75 мм² / 24 … 18 AWG
Длина зачистки	7,5 … 9,5 мм / 0,30 … 0,37 inch
Угол подвода проводника к плате	0°
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных точек присоединения	1
Количество уровней	1

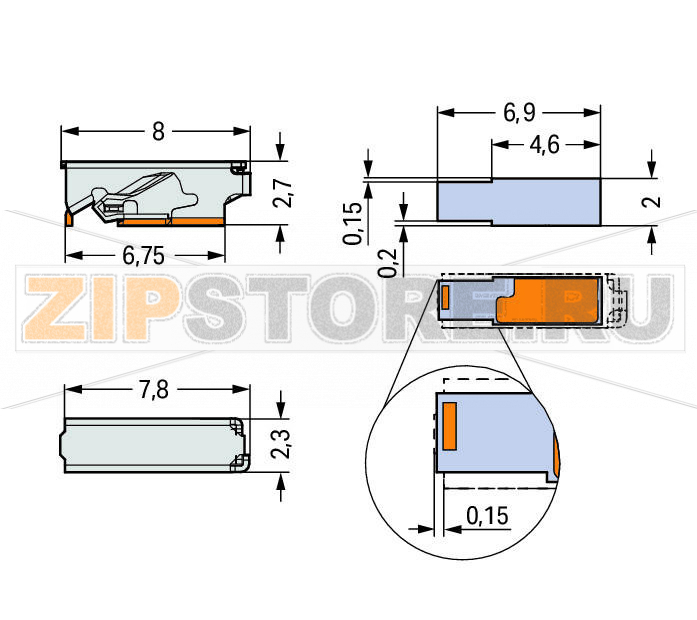

Геометрические данные

Шаг контактов	6 мм / 0,236 inch
Ширина	2,3 мм / 0,091 inch
Высота	2,7 мм / 0,106 inch
Длина	8 мм / 0,315 inch

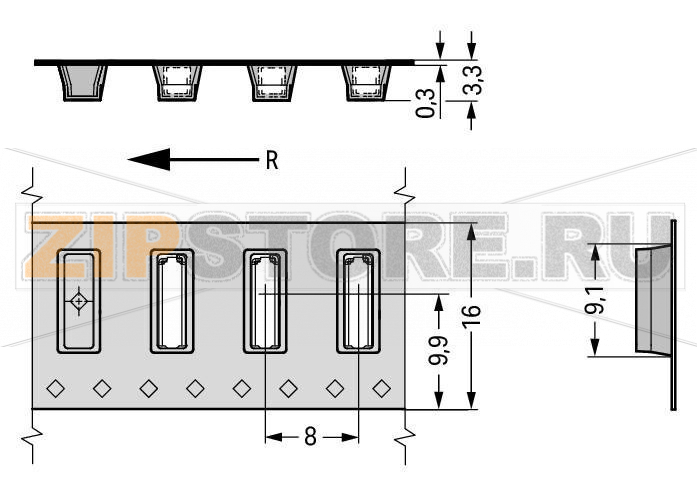

Диаметр катушки (лента-на-катушке)	330 мм
Ширина ленты	16 мм

Контакт с платой

Тип контакта

SMD

Материалы

Цвет	серебристый
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медный сплав
Покрытие контактов	лужёное
Масса	0,1 g

Требования к окружающей среде

Диапазон рабочей температуры

-60 … +120 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	CH
GTIN	4055143665438
Код ТН ВЭД	85369010000

Клемма для поверхностного монтажа на печатных платах WAGO 2065-101/998-403 предназначена для быстрого и надёжного подключения проводников без пайки со стороны пользователя. Конструкция на базе пружинной технологии PUSH WIRE® (Push-in CAGE CLAMP®) обеспечивает стабильный контакт при вибрациях и температурных циклах, а компактная форма делает изделие удобным для плат с высокой плотностью компонентов и для светодиодных модулей, где важно минимизировать затенение. Поставка в лентах на катушках позволяет автоматизировать установку методом pick-and-place с последующей оплавочной пайкой (рефлоу).

Клемма не имеет изоляционного корпуса, поэтому при применении на напряжениях выше безопасных низких (SELV/PELV) необходимо предусмотреть защиту от случайного контакта конструктивными средствами: экраны, кожухи, барьеры на плате и соблюдение требуемых расстояний утечки и изоляции. Для корректной работы важно выдерживать рекомендуемую длину зачистки жилы и вставлять проводник строго по оси входа, без перекосов и усилий, превышающих конструктивно заложенные.

Типичные причины отказов

Перегрев из‑за превышения допустимого тока или недостаточных сечений/длин дорожек, что приводит к снижению упругости пружины и росту переходного сопротивления.
Некачественная оплавочная пайка: перегрев, неверный профиль рефлоу, смещение компонента или «холодные» соединения на контактных площадках.
Механические перегрузки: вырывание проводника, боковые нагрузки на клемму, удары при эксплуатации или транспортировке.
Коррозия контактов вследствие конденсата, агрессивных флюсовых остатков или эксплуатации во влажной среде без соответствующей защиты.
Усталостные повреждения паяных соединений платы от вибраций и термоциклирования, отрыв пятачков при повторных перегрузках.
Неправильная подготовка проводника: излишняя лужёность, заусенцы, слишком короткая/длинная зачистка, использование неподходящих типов жил.

Как понять, что клемма вышла из строя

Нестабильный контакт: периодические пропадания сигнала/питания, повышение падения напряжения под нагрузкой.
Повышенный нагрев зоны клеммы, потемнение или обесцвечивание пластика поблизости, следы оплавления лака платы.
Визуальные дефекты: трещины на корпусных элементах клеммы, деформация входного окна, следы окислов или подгара.
Ослабление фиксации: проводник легко вынимается без инструмента, ощущается «люфт» при лёгком покачивании.
Повреждение паяных соединений: трещины по периметру пятачка, отслоение площадки от текстолита.
Отрицательный результат простого теста: контролируемое усилие вытягивания провода, измерение сопротивления контакта, тепловизионная проверка под рабочей нагрузкой.

Рекомендации по эксплуатации и уходу

Соблюдайте профиль оплавления согласно рекомендациям производителя компонентов и пасты; не превышайте температурные и временные лимиты.
Проектируйте посадочные места с учётом требований EN/IEC 60664-1 по изоляционным расстояниям; обеспечьте экранирование от случайного прикосновения при высоких напряжениях.
Используйте прямые, корректно зачищенные проводники; для многопроволочных жил применяйте наконечники (гильзы) соответствующего размера.
Избегайте боковых нагрузок и натяжения на провод; организуйте разгрузку натяжения и фиксацию кабеля в изделии.
Периодически проверяйте посадку проводника: при необходимости извлеките и повторно вставьте, соблюдая рекомендованную длину зачистки.
Контролируйте чистоту: удаляйте флюсовые остатки и загрязнения, не допускайте воздействия конденсата и агрессивных сред.
Храните WAGO 2065-101/998-403 в заводской упаковке в сухом помещении; перед монтажом минимизируйте время пребывания на воздухе для предотвращения окисления контактных поверхностей.
При сервисе используйте визуальный осмотр и простые электрические измерения для раннего выявления роста переходного сопротивления и локального перегрева.

Применение WAGO 2065-101/998-403 рационально в светотехнических устройствах, компактной автоматики и датчиках, где требуется надёжное подключение и высокая скорость сборки. При соблюдении монтажных рекомендаций клемма обеспечивает продолжительный ресурс без обслуживания, а своевременная профилактика помогает исключить отказ оборудования на месте эксплуатации.

Характеристики

Производитель	Wago
Тип запчасти	Клемма
Заказ кратно	2650
Минимальный заказ	2650
Вес	0 кг
Длина	8 мм
Ширина	2.3 м
