Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 4 мм; 1-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; 0,75 mm; черные Wago 2060-471/998-404

Name: Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 4 мм; 1-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; 0,75 mm; черные Wago 2060-471/998-404
Brand: Wago
SKU: 2060-471/998-404

Каталожный номер 2060-471/998-404

Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 4 мм; 1-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; 0,75 mm; черные Wago 2060-471/998-404 Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопкамиВысота всего в 4,5 мм минимизирует затенение при использовании встроенных светодиодовПоставляются в бобинах для автоматизированной сборки....

Розничная цена

0.3 $ с НДС

array(34) { ["id"]=> string(6) "167853" ["product_id"]=> string(6) "230468" ["id_1c"]=> NULL ["sku"]=> string(16) "2060-471/998-404" ["sort"]=> string(1) "1" ["name"]=> string(16) "2060-471/998-404" ["image_id"]=> NULL ["price"]=> float(29) ["primary_price"]=> string(8) "0.305254" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(29) ["unconverted_price"]=> float(0.3) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(29) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["zakaz_kratno"]=> string(4) "1500" ["min_zakaz"]=> string(4) "1500" ["weight"]=> object(shopDimensionValue)#1168 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 29 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

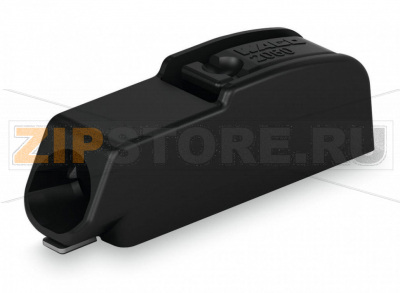

Клеммы для поверхностного монтажа с технологией Push-in CAGE CLAMP® и нажимными кнопками
Высота всего 4,5 мм минимизирует затенение при использовании встроенных светодиодов

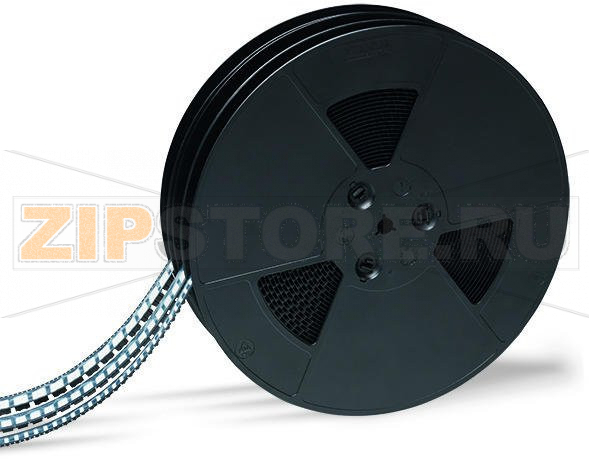

Поставляются в лентах на бобинах для автоматизированной сборки

Примечание по применению:

Подходит для бессвинцовых рефлоу-профилей пайки согласно DIN EN 61760-1 и IEC 60068-2-58 с максимальной пиковой температурой до 260°C. Из-за особенностей конкретного применения (конфигурация и ориентирование компонентов, тип паяльной машины, паяльная паста) рекомендуется проводить пробные серии, чтобы подтвердить совместимость изделия и процесса в реальных условиях производства.

Примечание:

В зависимости от температур и времени рефлоу-пайки возможны отклонения цвета. Эти отклонения не влияют на функциональность.

Рекомендация по трафарету:

Толщина материала: 150 мкм; рисунок трафарета идентичен рисунку паяльных площадок.

Электрические данные

Номиналы согласно IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	63 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV

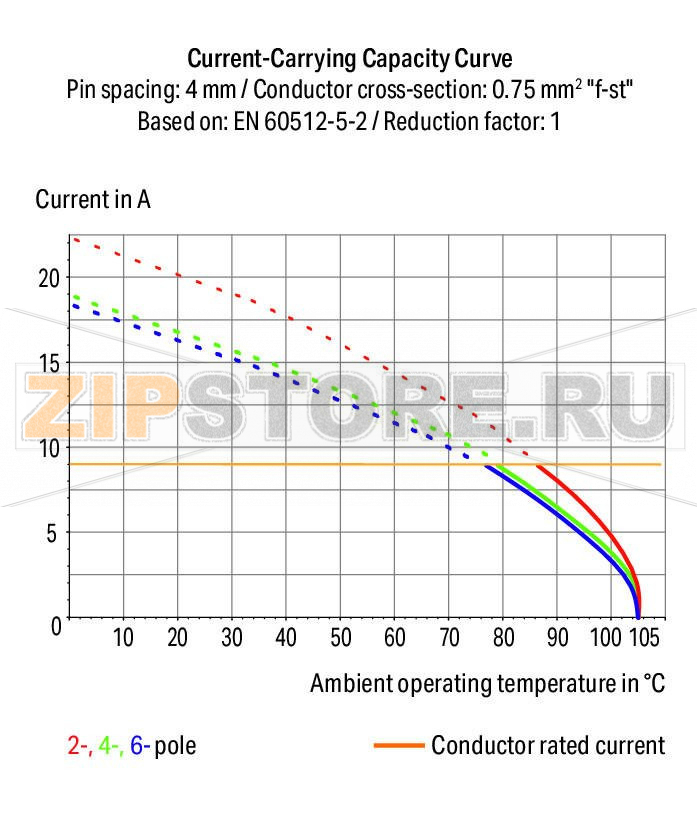

Номинальный ток	9 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт

UL 1059

Сертификация по UL 1977

Номинальное напряжение по UL 1977 (только заводской монтаж)	600 V
Номинальный ток по UL 1977 (только заводской монтаж)	9 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип привода	Нажимная кнопка
Одножильные проводники	0,2 … 0,75 мм² / 24 … 18 AWG
Тонкие многожильные проводники	0,2 … 0,75 мм² / 24 … 18 AWG
Многожильные с изолированным наконечником	0,25 … 0,34 мм²
Многожильные с неизолированным наконечником	0,25 … 0,34 мм²
Длина снятия изоляции	7 … 9 мм / 0.28 … 0.35 inch
Угол подвода проводника к плате	0°
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения	1
Количество уровней	1

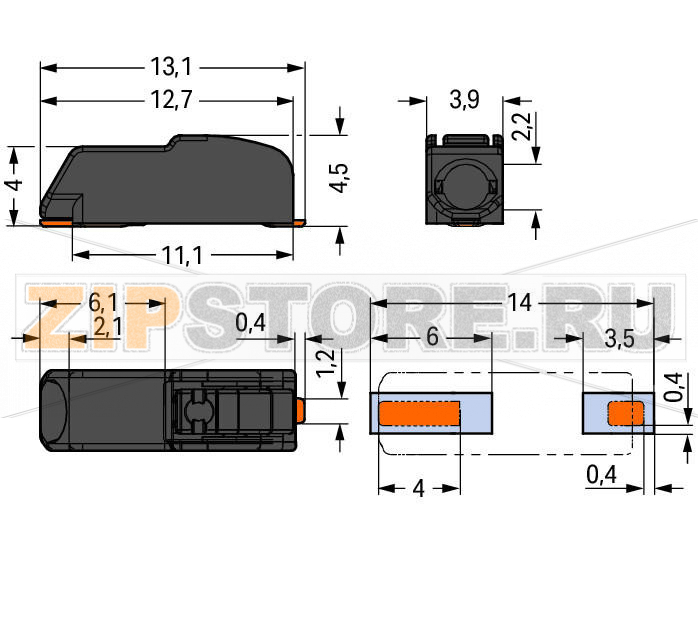

Геометрические данные

Шаг контактов	4 мм / 0.157 inch
Ширина	3,9 мм / 0.154 inch
Высота	4,5 мм / 0.177 inch
Длина	13,1 мм / 0.516 inch

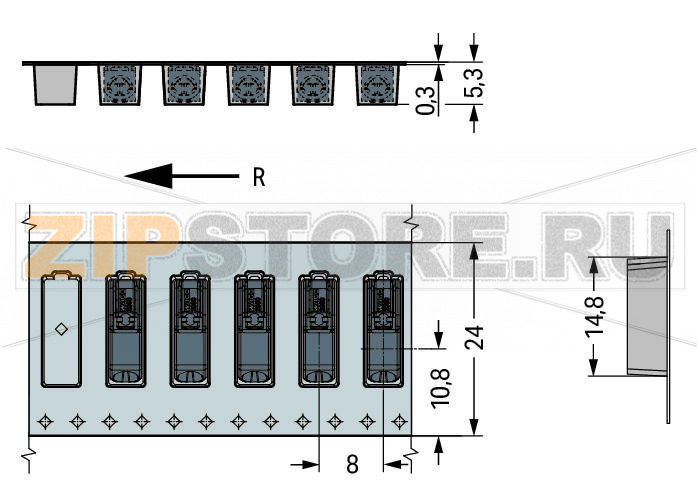

Диаметр бобины (лента-на-бобине)	330 мм
Ширина ленты	24 мм

Контакт с платой

Тип контакта

SMD

Материалы

Цвет	черный
Группа изолирующих материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медный сплав
Покрытие контактов	луженые
Вес	0,2 g

Условия эксплуатации

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	CH (Швейцария)
GTIN	4055143251198
Код ТН ВЭД	85369010000

Клемма для поверхностного монтажа WAGO 2060-471/998-404 предназначена для быстрого и надежного подключения проводников на печатных платах. Компактный корпус с низким профилем минимизирует затенение и делает компонент особенно удобным для светотехнических устройств с плотной компоновкой светодиодов. Нажимная кнопка обеспечивает удобный сервисный доступ: провод можно быстро извлечь или заменить без инструмента, что упрощает обслуживание готового изделия и сокращает простои производства.

Конструкция с пружинным зажимом Push-in CAGE CLAMP обеспечивает стабильный контакт при вибрациях и термоциклировании, а также компенсирует ползучесть и температурные изменения сечения проводника. Поверхностный (SMD) монтаж и поставка в ленте на бобине позволяют интегрировать клемму в стандартный автоматизированный процесс: нанесение пасты, установка на плату и рефлоу-пайка. Материалы корпуса и контактов подобраны для работы в широком температурном диапазоне и для соответствия требованиям пожарной безопасности, что важно для профессиональной электроники и систем освещения.

Типичные причины отказов

Нарушение процесса пайки: несоответствующий профиль рефлоу, избыток/недостаток паяльной пасты, смещение посадочного места приводит к подпайке выводов, поднятию площадок или микротрещинам.
Механические перегрузки: натяжение или боковая нагрузка на подключенный провод, вырывание при сервисе, деформация платы при монтаже.
Термические и электрические перегрузки: длительная работа при превышении допустимой токовой нагрузки или в условиях плохого охлаждения вызывает рост переходного сопротивления, локальный перегрев и деградацию контакта.
Загрязнение и коррозия: остатки агрессивного флюса, влага, конденсат, токопроводящая пыль ухудшают контакт и вызывают токи утечки.
Неправильная подготовка проводника: неверная длина зачистки, повреждение жил, использование неподходящих наконечников.

Как определить, что клемма вышла из строя

Ненадежная фиксация провода: провод легко выходит из гнезда или чувствуется «пружинение» без фиксации.
Периодические обрывы цепи: мигание светодиодов, пропадание питания при вибрациях или касании.
Признаки перегрева: потемнение или деформация корпуса, запах перегретого пластика, следы оплавления вокруг площадок.
Повреждения на плате: трещины паяных соединений, отрыв контактных площадок, неполное смачивание при визуальном осмотре.
Неисправность кнопки: кнопка заедает, не возвращается в исходное положение, не освобождает проводник.

Рекомендации по эксплуатации и уходу

Соблюдайте рекомендованный профиль рефлоу и геометрию трафарета; проводите тестовые прогонки при изменении пасты или линии.
Точно выдерживайте длину зачистки жил и используйте совместимые наконечники; не вставляйте поврежденные или окисленные провода.
Исключайте механические нагрузки на клемму и дорожки: фиксируйте кабели стяжками или клипсами для снятия натяжения.
Проводите постпаяльную очистку от флюса нейтральными средствами; избегайте проникновения активных растворителей внутрь клеммы.
Эксплуатируйте изделие в допустимых условиях по температуре и окружающей среде; обеспечьте вентиляцию или теплоотвод при высокой нагрузке.
При сервисе нажимайте кнопку по оси, не применяя избыточное усилие; не допускайте многократных циклов вставки/извлечения сверх необходимого.
Храните изделия в заводской упаковке, защищая от влаги и пыли; перед монтажом давайте компонентам акклиматизироваться до условий цеха.

Клемма WAGO 2060-471/998-404 — практичное решение для плат с ограниченной высотой и требованием к быстрой сборке. Соблюдение технологической дисциплины при пайке и правильная механическая разгрузка подключаемых проводов являются ключом к долговечной и безотказной работе узла.
