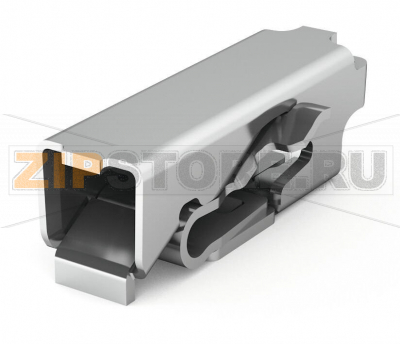

Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 6,5 мм; 1-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; Без корпуса; 0,75 mm; серебристые Wago 2065-100/998-403

Name: Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 6,5 мм; 1-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; Без корпуса; 0,75 mm; серебристые Wago 2065-100/998-403
Brand: Wago
SKU: 2065-100/998-403

Каталожный номер 2065-100/998-403

Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 6,5 мм; 1-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; Без корпуса; 0,75 mm; серебристые Wago 2065-100/998-403 Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопкамиВысота всего в 4,5 мм минимизирует затенение при использовании встроенных светодиодовПоставляются в бобинах для автоматизированной сборки....

Розничная цена

0.51 $ с НДС

array(34) { ["id"]=> string(6) "167858" ["product_id"]=> string(6) "230473" ["id_1c"]=> NULL ["sku"]=> string(16) "2065-100/998-403" ["sort"]=> string(1) "1" ["name"]=> string(16) "2065-100/998-403" ["image_id"]=> NULL ["price"]=> float(49) ["primary_price"]=> string(8) "0.515774" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(49) ["unconverted_price"]=> float(0.51) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(49) ["original_compare_price"]=> float(0) ["features"]=> array(7) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["zakaz_kratno"]=> string(4) "2650" ["min_zakaz"]=> string(4) "2650" ["weight"]=> object(shopDimensionValue)#1168 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1184 (10) { ["id":"shopDimensionValue":private]=> string(5) "10321" ["value":"shopDimensionValue":private]=> string(1) "8" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.008" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1178 (10) { ["id":"shopDimensionValue":private]=> string(5) "10320" ["value":"shopDimensionValue":private]=> string(3) "2.9" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "2.9" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 49 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопками
Высота всего 4,5 мм минимизирует затенение при использовании встроенных светодиодов
Поставляются в ленте на бобинах для автоматизированной сборки

Примечание

Номинальные параметры приведены для примера при шаге 6,5 мм.

Топология печатной платы должна соответствовать требованиям стандартов координации изоляции EN/IEC 60664‑1 и применимых стандартов конечного изделия.

Информация по безопасности

ВНИМАНИЕ: Клеммник без изоляционного корпуса! Для напряжений выше малых (например, SELV/PELV) в соответствующем применении необходимо обеспечить защиту от случайного прикосновения.

Электрические данные

Номиналы по IEC/EN 60664-1

Норматив	IEC/EN 60664-1
Номинальное напряжение (III/2)	320 V
Номинальное импульсное напряжение (III/2)	4 kV
Номинальное напряжение (II/2)	630 V
Номинальное импульсное напряжение (II/2)	4 kV
Номинальный ток	9 A
Пояснение (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация

По UL 1059

Норматив

UL 1059

По UL 1977

Номинальное напряжение (только заводской монтаж)	600 V
Номинальный ток (только заводской монтаж)	9 A

По CSA

Норматив

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	Нажимная кнопка
Одножильные проводники	0,2 … 0,75 мм² / 24 … 18 AWG
Тонкие многожильные проводники	0,2 … 0,75 мм² / 24 … 18 AWG
Длина снятия изоляции	7,5 … 9,5 мм / 0,3 … 0,37"
Угол подвода проводника к плате	0°
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных точек присоединения	1
Количество уровней	1

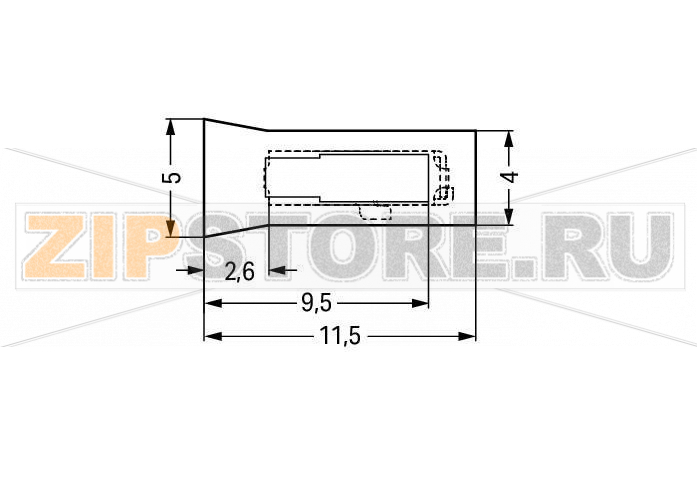

Геометрические данные

Шаг контактов	6,5 мм / 0,256"
Ширина	2,9 мм / 0,114"
Высота	2,7 мм / 0,106"
Длина	8 мм / 0,315"
Диаметр бобины (упаковка лента‑бобина)	330 мм
Ширина ленты	16 мм

Контакт с платой

Тип контакта с платой

SMD

Материалы

Цвет	серебристый
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Контакты	Медный сплав
Покрытие контактов	лужёные
Масса	0,1 г

Условия эксплуатации

Температурный диапазон

−60 … +120 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	Швейцария (CH)
GTIN	4055143665469
Код ТН ВЭД	85369010000

Клемма для поверхностного монтажа Wago 2065-100/998-403 — компактное решение для быстрого и надёжного подключения проводников на печатных платах. Нажимная кнопка упрощает обслуживание и позволяет многократно подключать и отключать проводники без инструмента, а технология Push‑in CAGE CLAMP обеспечивает стабильный прижим и низкое переходное сопротивление. Конструкция без корпуса сокращает габариты и массу, что удобно в осветительной электронике, компактных драйверах, модулях для рекламы и архитектурной подсветки. Поставка в ленте на бобине упрощает автоматизированную установку на линии поверхностного монтажа.

Решение рассчитано на работу с одножильными и тонкими многожильными проводниками соответствующего сечения. В типовых применениях Wago 2065-100/998-403 используют там, где важна минимальная высота над платой и отсутствие затенения в зонах с SMD‑светодиодами. При проектировании печатной платы следует учитывать требования изоляционных расстояний и координации изоляции для заданной категории перенапряжения и степени загрязнения, а также обеспечить защиту от случайного прикосновения при применении напряжений выше безопасных малых.

Причины отказов чаще всего связаны с превышением допустимых токовых нагрузок и нагревом, нарушением профиля пайки при поверхностном монтаже, механическими перегрузками (например, нажим на кнопку до полного затвердевания припоя), использованием проводников неподходящего сечения или с повреждённой жилой, попаданием загрязнений и остатков флюса в зону зажима. Дополнительные факторы риска — многократные изгибающие нагрузки на выводы, отсутствие разгрузки натяжения проводников и воздействие агрессивных сред, вызывающих коррозию контактной пары.

Понять, что клемма или контакт вышли из строя, можно по ряду признаков: заметный нагрев или потемнение пластин/припоя рядом с клеммой, нестабильная работа нагрузки (мигание светодиодов, пропадание питания при вибрации), увеличение усилия или, наоборот, отсутствие фиксации проводника, подклинивание кнопки, визуальные дефекты пайки (трещины, кольцевые надломы, отрыв площадки), следы окисления или коррозии на зажиме и проводнике. В сомнительных случаях уместно измерить падение напряжения на соединении под нагрузкой: его рост указывает на ухудшение контакта.

Для продления ресурса клеммы рекомендуется соблюдать правильную длину снятия изоляции, использовать чистые сухие проводники, для многожильных — применять наконечники‑гильзы, избегать лужения концов мягких жил перед зажимом. Не превышать допустимые токи и температуру, предусматривать разгрузку натяжения и механическую фиксацию кабелей, не нажимать кнопку острыми инструментами. На производстве — придерживаться рекомендованного профиля оплавления, не подвергать изделие лишним циклам термообработки, защищать узел от загрязнений, а при необходимости — применять совместимые защитные покрытия. При монтаже на плату соблюдать расстояния утечки и воздушные зазоры и исключать силовое воздействие на клемму после пайки. Периодически проверяйте соединения на предмет ослабления зажима и следов перегрева.

Wago 2065-100/998-403 объединяет компактность, удобство обслуживания и устойчивый контакт, что делает её практичным выбором для современных печатных узлов с высоким уровнем автоматизации.

Характеристики

Производитель	Wago
Тип запчасти	Клемма
Заказ кратно	2650
Минимальный заказ	2650
Вес	0 кг
Длина	8 мм
Ширина	2.9 м
