Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 8 мм; 2-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; 0,75 mm; черные Wago 2060-872/998-404

Name: Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 8 мм; 2-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; 0,75 mm; черные Wago 2060-872/998-404
Brand: Wago
SKU: 2060-872/998-404

Каталожный номер 2060-872/998-404

Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм; Шаг контактов 8 мм; 2-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; 0,75 mm; черные Wago 2060-872/998-404 Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопкамиВысота всего в 4,5 мм минимизирует затенение при использовании встроенных светодиодовПоставляются в бобинах для автоматизированной сборки....

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "167860" ["product_id"]=> string(6) "230475" ["id_1c"]=> NULL ["sku"]=> string(16) "2060-872/998-404" ["sort"]=> string(1) "0" ["name"]=> string(16) "2060-872/998-404" ["image_id"]=> NULL ["price"]=> float(107) ["primary_price"]=> string(8) "1.126282" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(107) ["unconverted_price"]=> float(1.12) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(107) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "750" ["min_zakaz"]=> string(3) "750" ["weight"]=> object(shopDimensionValue)#1088 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 107 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопками
Высота всего в 4,5 мм минимизирует затенение при использовании встроенных светодиодов

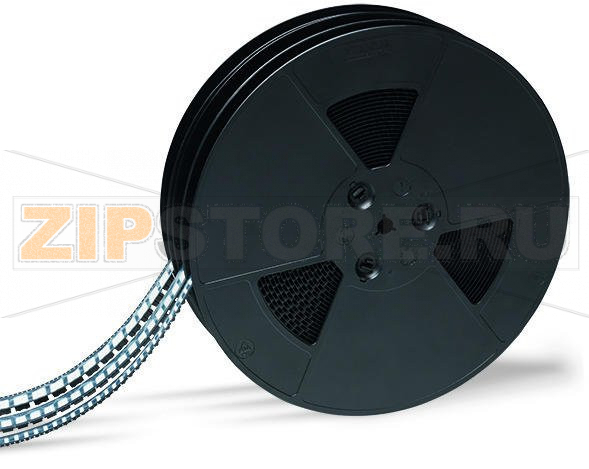

Поставляются в бобинах для автоматизированной сборки.

Примечание:

Application notes:

Suitable for lead-free, reflow-soldering profiles per DIN EN 61760-1 and IEC 60068-2-58 up to max. 260°C peak temperature. Due to application-specific variables (component configuration and orientation, type of soldering machine, solder paste), trial runs are recommended to ensure product and process compatibility under actual manufacturing conditions.

Note:

Depending on reflow soldering temperatures and times, color deviations may occur. These deviations will have no impact on functionality.

Recommendation:

Recommendation for stencil:

Material thickness: 150 µm; Pattern layout identical to solder pad layout

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальное напряжение (III / 2)	630 V
Номинальное импульсное напряжение (III / 2)	6 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	6 kV

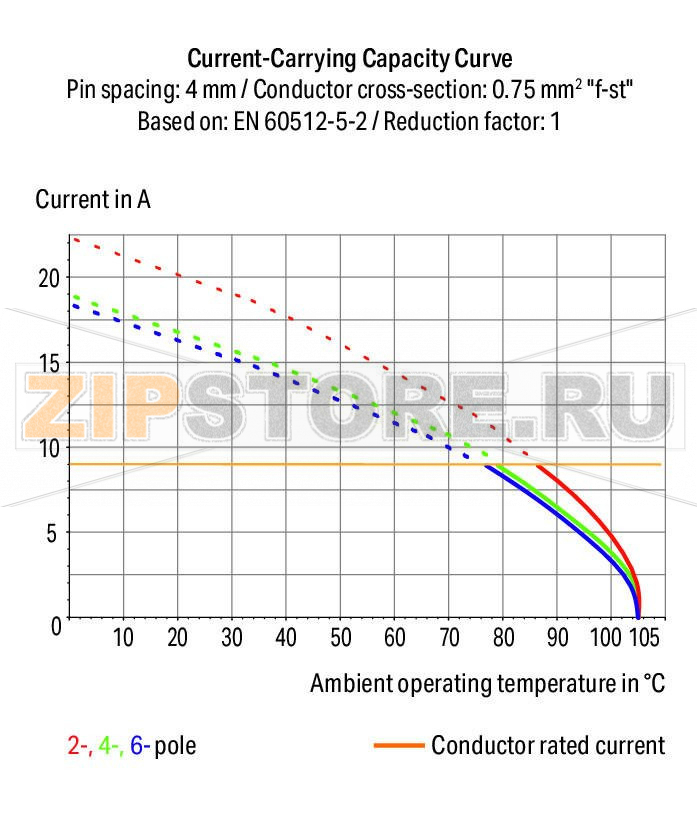

Номинальный ток	9 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per

UL 1059

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	600 V
Rated current per UL 1977 (factory wiring only)	9 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Push-button
Размеры одножильных проводников	0,2 … 0,75 mm? / 24 … 18 AWG
Тонкие многожильные проводники	0,2 … 0,75 mm? / 24 … 18 AWG
многожильные проводники с изолированным наконечником	0,25 … 0,34 mm?
многожильные проводники с неизолированным наконечником	0,25 … 0,34 mm?
Длина снятия изоляции	7 … 9 mm / 0.28 … 0.35 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

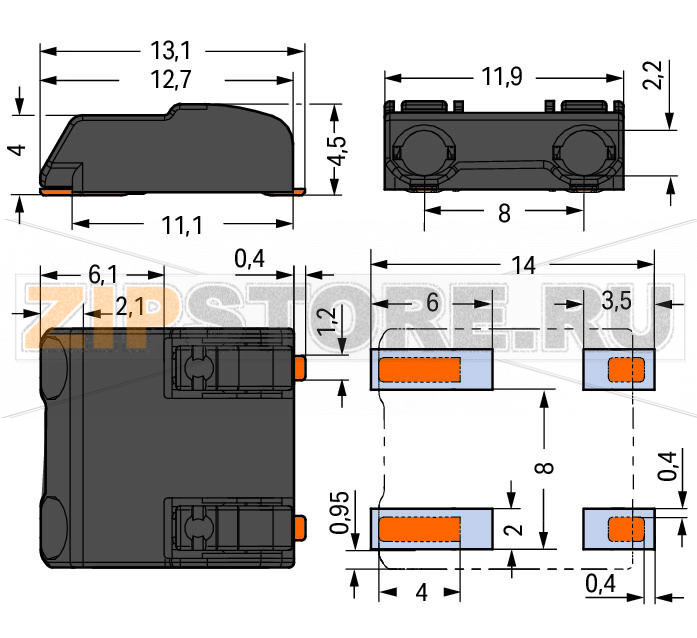

Geometrical Data

Шаг контактов	8 mm / 0.314 inch
Ширина	11,9 mm / 0.469 inch
Высота	4,5 mm / 0.177 inch
Длина	13,1 mm / 0.516 inch

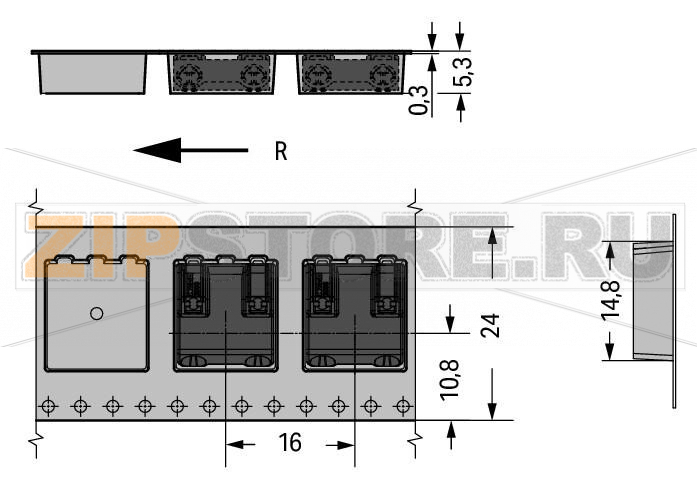

Reel diameter of tape-and-reel packaging	330 mm
Tape width	24 mm

PCB contact

SMD

Material Data

Цвет	черные
группа изолирующих материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медный сплав
Покрытие контактов	луженые
Вес	0,6 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Country of origin	CH
GTIN	4055143251167
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	750
Минимальный заказ	750
Вес	0 кг
