Клемма на печатную плату; 0,5 мм; Шаг контактов 2,5 мм; 5-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 233-105

Name: Клемма на печатную плату; 0,5 мм; Шаг контактов 2,5 мм; 5-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 233-105
Brand: Wago
SKU: 233-105

Каталожный номер 233-105

Клемма на печатную плату; 0,5 мм; Шаг контактов 2,5 мм; 5-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 233-105 ?Компактные клеммные колодки с соединением CAGE CLAMP® и применение отвертки параллельно или перпендикулярно вводу проводникаДвойные выводы по пайку для высокого уровня механической стабильностиИндивидуальные сочетания цветов...

Клемма на печатную плату; 0,5 мм; Шаг контактов 2,5 мм; 5-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 233-105 - Клемма на печатную плату; 0,5 мм; Шаг контактов 2,5 мм; 5-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 233-105

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "167876" ["product_id"]=> string(6) "230491" ["id_1c"]=> NULL ["sku"]=> string(7) "233-105" ["sort"]=> string(1) "0" ["name"]=> string(7) "233-105" ["image_id"]=> NULL ["price"]=> float(139) ["primary_price"]=> string(8) "1.463114" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(139) ["unconverted_price"]=> float(1.46) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(139) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "85" ["min_zakaz"]=> string(2) "85" ["weight"]=> object(shopDimensionValue)#1088 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 139 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

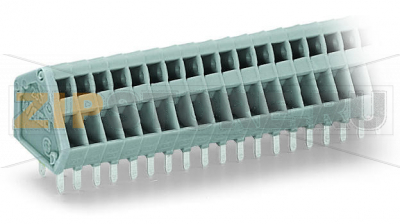

Компактные клеммные колодки с соединением CAGE CLAMP® и применение отвертки параллельно или перпендикулярно вводу проводника
Двойные выводы по пайку для высокого уровня механической стабильности
Индивидуальные сочетания цветов

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	63 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV

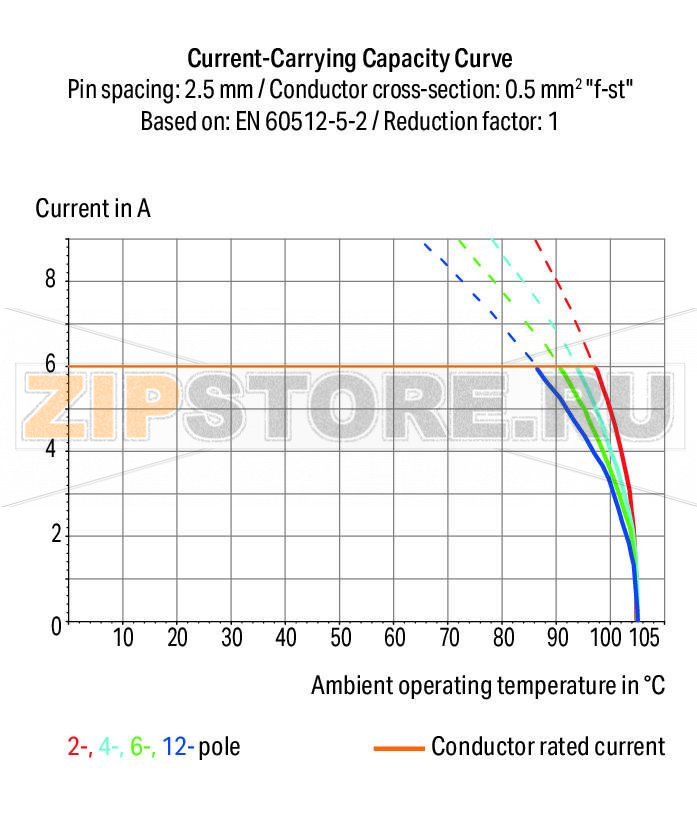

Номинальный ток	6 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	150 V
Rated current UL (Use Group B)	4 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	150 V
Rated current CSA (Use Group B)	4 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 0,5 mm? / 28 … 20 AWG
Тонкие многожильные проводники	0,08 … 0,5 mm? / 28 … 20 AWG
многожильные проводники с изолированным наконечником	0,25 mm?
многожильные проводники с неизолированным наконечником	0,25 mm?
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к печатной плате	30 °
Число полюсов	5
Общее число точек соединения	5
Общее число потенциалов	5
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	Terminating 0.75 mm?/18 AWG conductors is possible; however insulation diameter allows only every other clamping unit to be terminated with this conductor size.

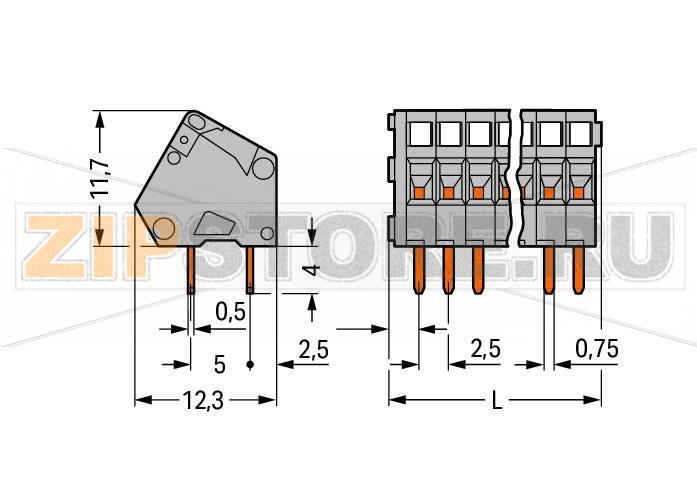

Geometrical Data

Шаг контактов	2,5 mm / 0.098 inch
Ширина	14,8 mm / 0.583 inch
Высота	15,7 mm / 0.618 inch
Высота от поверхности	11,7 mm / 0.461 inch
Длина	12,1 mm / 0.476 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,5 x 0,75 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,024 MJ
Вес	1,8 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CH
GTIN	4045454049171
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	85
Минимальный заказ	85
Вес	0 кг
