Клемма на печатную плату; 1,5; Шаг контактов 3,5 мм; 3-пол.; CAGE CLAMP®; зажимное кольцо; 1,50 mm; серые Wago 739-303/001-000

Name: Клемма на печатную плату; 1,5; Шаг контактов 3,5 мм; 3-пол.; CAGE CLAMP®; зажимное кольцо; 1,50 mm; серые Wago 739-303/001-000
Brand: Wago
SKU: 739-303/001-000

Каталожный номер 739-303/001-000

Клемма на печатную плату; 1,5; Шаг контактов 3,5 мм; 3-пол.; CAGE CLAMP®; зажимное кольцо; 1,50 mm; серые Wago 739-303/001-000 Клеммные колодки с соединением CAGE CLAMP®, монтаж проводников при помощи отверткиВвод и работа проводника в вертикальном положении помогают экономить место...

Клемма на печатную плату; 1,5; Шаг контактов 3,5 мм; 3-пол.; CAGE CLAMP®; зажимное кольцо; 1,50 mm; серые Wago 739-303/001-000 - Клемма на печатную плату; 1,5; Шаг контактов 3,5 мм; 3-пол.; CAGE CLAMP®; зажимное кольцо; 1,50 mm; серые Wago 739-303/001-000

Розничная цена

1.37 $ с НДС

array(34) { ["id"]=> string(6) "164991" ["product_id"]=> string(6) "227670" ["id_1c"]=> NULL ["sku"]=> string(15) "739-303/001-000" ["sort"]=> string(1) "0" ["name"]=> string(15) "739-303/001-000" ["image_id"]=> NULL ["price"]=> float(131) ["primary_price"]=> string(8) "1.378906" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(131) ["unconverted_price"]=> float(1.37) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(131) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "45" ["min_zakaz"]=> string(2) "45" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 131 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммные колодки с соединением CAGE CLAMP®, монтаж проводников при помощи отвертки
Ввод и работа проводника в вертикальном положении помогают экономить место

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	17,5 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	15 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 1,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 1,5 mm? / 28 … 14 AWG
многожильные проводники с изолированным наконечником	0,25 … 1 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к печатной плате	90 °
Число полюсов	3
Общее число точек соединения	3
Общее число потенциалов	3
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	14 AWG: THHN, THWN

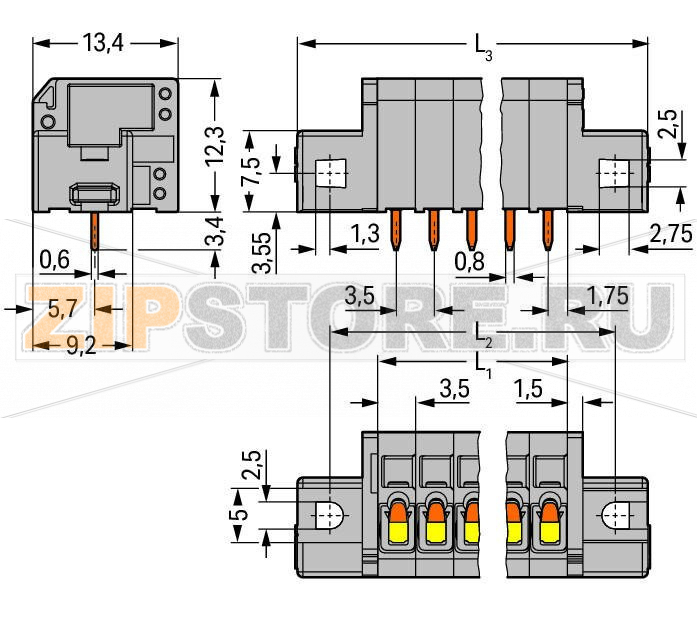

Geometrical Data

Шаг контактов	3,5 mm / 0.138 inch
Ширина	25,3 mm / 0.996 inch
Высота	15,7 mm / 0.618 inch
Высота от поверхности	12,3 mm / 0.484 inch
Длина	13,4 mm / 0.528 inch
Длина вывода под пайку	3,4 mm
Размеры вывода под пайку	0,6 x 0,8 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

Механические данные

Тип монтажа	Mounting flange
Тип монтажа	Panel mounting

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	1

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,061 MJ
Вес	2,9 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4017332750165
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	45
Минимальный заказ	45
Вес	0 кг
