Клемма на печатную плату; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; зеленые-желто Wago 2636-3104/020-016

Name: Клемма на печатную плату; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; зеленые-желто Wago 2636-3104/020-016
Brand: Wago
SKU: 2636-3104/020-016

Каталожный номер 2636-3104/020-016

Клемма на печатную плату; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; зеленые-желто Wago 2636-3104/020-016 Клеммные?колодки?с?зажимами?Push-in CAGE CLAMP®,?приводимыми?в?действие?при?помощи?нажимных?кнопокЗажим одножильных проводников и тонкожильных проводников с наконечниками путем вставкиНажимные кнопки, открывающие зажим с минимальными усилиями, для простого подключения / извлечения тонкопроволочных проводниковУдобный монтаж без использования инструментовИсполнения с тестовыми разъемами и разделителями и без нихДоступны исполнения с индивидуальным внутренним объединением (заводская сборка), например, объединение с заземляющим проводом...

Клемма на печатную плату; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; зеленые-желто Wago 2636-3104/020-016 - Клемма на печатную плату; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; зеленые-желто Wago 2636-3104/020-016

Розничная цена

10.53 $ с НДС

array(34) { ["id"]=> string(6) "165031" ["product_id"]=> string(6) "227710" ["id_1c"]=> NULL ["sku"]=> string(17) "2636-3104/020-016" ["sort"]=> string(1) "0" ["name"]=> string(17) "2636-3104/020-016" ["image_id"]=> NULL ["price"]=> float(1001) ["primary_price"]=> string(9) "10.536526" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1001) ["unconverted_price"]=> float(10.53) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1001) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1001 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммные?колодки?с?зажимами?Push-in CAGE CLAMP®,?приводимыми?в?действие?при?помощи?нажимных?кнопок
Зажим одножильных проводников и тонкожильных проводников с наконечниками путем вставки
Нажимные кнопки, открывающие зажим с минимальными усилиями, для простого подключения / извлечения тонкопроволочных проводников
Удобный монтаж без использования инструментов
Исполнения с тестовыми разъемами и разделителями и без них
Доступны исполнения с индивидуальным внутренним объединением (заводская сборка), например, объединение с заземляющим проводом

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	1000 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV

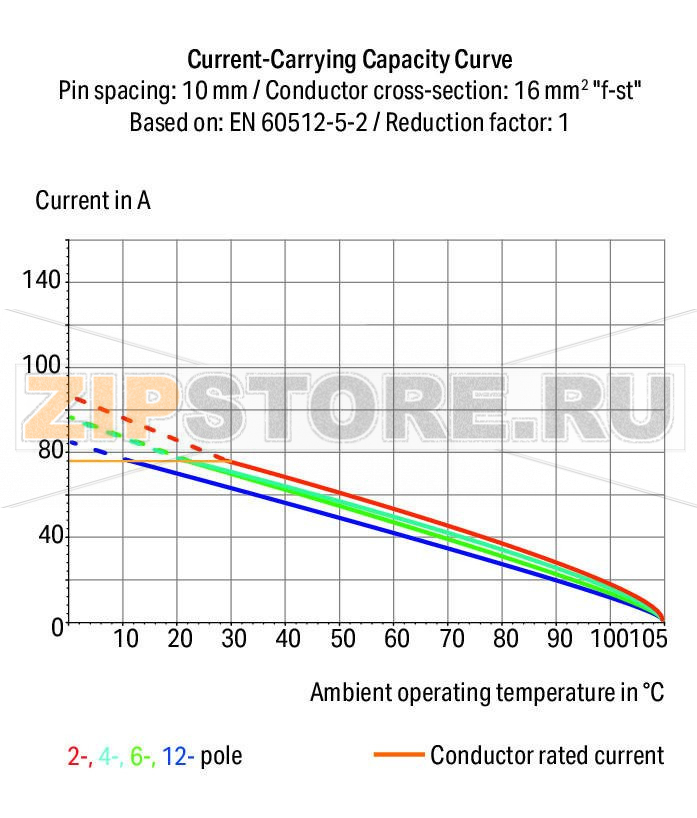

Номинальный ток	76 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	600 V
Rated current UL (Use Group B)	66 A
Rated voltage UL (Use Group C)	600 V
Rated current UL (Use Group C)	66 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,75 … 16 mm? / 18 … 4 AWG
Тонкие многожильные проводники	0,75 … 25 mm? / 18 … 4 AWG
многожильные проводники с изолированным наконечником	0,75 … 16 mm?
многожильные проводники с неизолированным наконечником	0,75 … 16 mm?
Fine-stranded conductor, with twin ferrule	0,75 … 6 mm?
Длина снятия изоляции	18 … 20 mm / 0.71 … 0.79 inch
Угол подвода проводника к печатной плате	90 °
Число полюсов	4
Общее число точек соединения	4
Общее число потенциалов	4
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

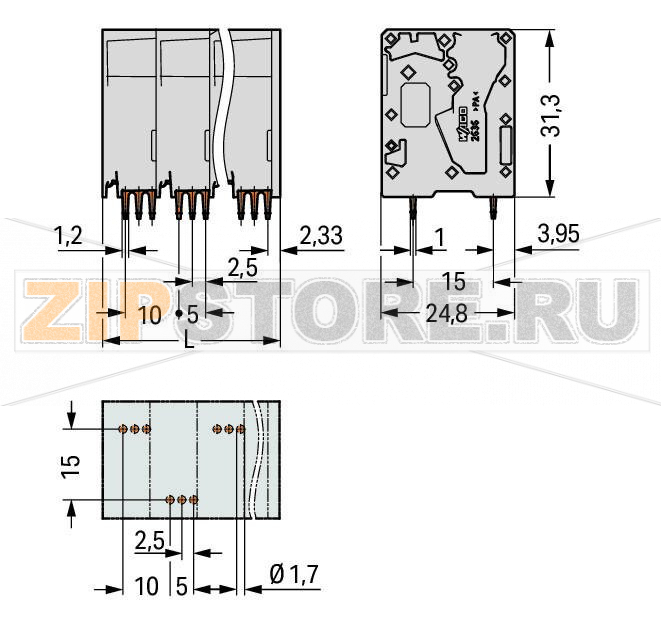

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	41,6 mm / 1.638 inch
Высота	35,3 mm / 1.39 inch
Высота от поверхности	31,3 mm / 1.232 inch
Длина	24,8 mm / 0.976 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	1,2 x 1 mm
Допуск диаметра отверстия	1,7 (+0,1) mm

Механические данные

Тип монтажа

Feed-through mounting

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, staggered
Number of solder pins per potential	3

Material Data

Цвет	зеленые-желто
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Вес	32,6 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Country of origin	PL
GTIN	4055144012439
Customs tariff number	85369010000
