Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 10-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-610/017-000

Name: Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 10-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-610/017-000
Brand: Wago
SKU: 231-610/017-000

Каталожный номер 231-610/017-000

Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 10-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-610/017-000 Клеммы для сквозного монтажа с зажимом CAGE CLAMP®, приводимым в действие при помощи отверткиФиксирующие фланцы для монтажа на печатную плату или на переднюю панель – может либо быть скрытым в корпусе, либо выступатьИсполнения с фиксирующими фланцами доступны по требованию заказчика...

Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 10-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-610/017-000 - Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 10-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-610/017-000

Розничная цена

3.71 $ с НДС

array(34) { ["id"]=> string(6) "165050" ["product_id"]=> string(6) "227729" ["id_1c"]=> NULL ["sku"]=> string(15) "231-610/017-000" ["sort"]=> string(1) "0" ["name"]=> string(15) "231-610/017-000" ["image_id"]=> NULL ["price"]=> float(353) ["primary_price"]=> string(8) "3.715678" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(353) ["unconverted_price"]=> float(3.71) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(353) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 353 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммы для сквозного монтажа с зажимом CAGE CLAMP®, приводимым в действие при помощи отвертки
Фиксирующие фланцы для монтажа на печатную плату или на переднюю панель – может либо быть скрытым в корпусе, либо выступать
Исполнения с фиксирующими фланцами доступны по требованию заказчика

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	16 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	15 A
Rated voltage UL (Use Group C)	150 V
Rated current UL (Use Group C)	15 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	15 A
Rated voltage CSA (Use Group C)	150 V
Rated current CSA (Use Group C)	15 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 2,5 mm?
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	10
Общее число точек соединения	10
Общее число потенциалов	10
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

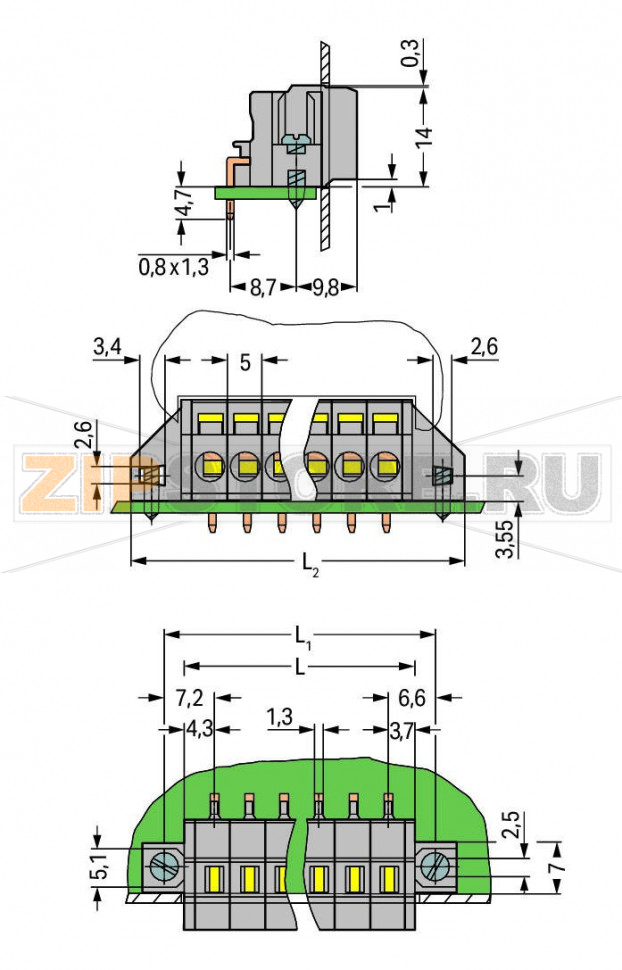

Geometrical Data

Шаг контактов	5 mm / 0.197 inch
Ширина	65,2 mm / 2.567 inch
Высота	19 mm / 0.748 inch
Высота от поверхности	14,3 mm / 0.563 inch
Длина	19,1 mm / 0.752 inch
Длина вывода под пайку	4,7 mm
Размеры вывода под пайку	0,8 x 1,3 mm
Допуск диаметра отверстия	1,8 (+0,1) mm

Механические данные

Тип монтажа	Mounting flange
Тип монтажа	Feed-through mounting Panel mounting

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	1

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,234 MJ
Вес	14 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	3 (Multi Conn. System)
Тип упаковки	BOX
Country of origin	DE
GTIN	4044918258074
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	25
Минимальный заказ	25
Вес	0 кг
