Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 9-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-609/017-000

Name: Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 9-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-609/017-000
Brand: Wago
SKU: 231-609/017-000

Каталожный номер 231-609/017-000

Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 9-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-609/017-000 Клеммы для сквозного монтажа с зажимом CAGE CLAMP®, приводимым в действие при помощи отверткиФиксирующие фланцы для монтажа на печатную плату или на переднюю панель – может либо быть скрытым в корпусе, либо выступатьИсполнения с фиксирующими фланцами доступны по требованию заказчика...

Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 9-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-609/017-000 - Клемма на печатную плату; 2,5 мм; Шаг контактов 5 мм; 9-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; серые Wago 231-609/017-000

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "165070" ["product_id"]=> string(6) "227749" ["id_1c"]=> NULL ["sku"]=> string(15) "231-609/017-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "231-609/017-000" ["image_id"]=> NULL ["price"]=> float(322) ["primary_price"]=> string(8) "3.389372" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(322) ["unconverted_price"]=> float(3.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(322) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 322 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Особенности

Клеммы для сквозного монтажа с зажимом CAGE CLAMP®, приводимым в действие при помощи отвертки
Фиксирующие фланцы для монтажа на печатную плату или на переднюю панель – могут быть скрыты в корпусе либо выступать
Исполнения с фиксирующими фланцами доступны по требованию заказчика

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	16 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	15 A
Номинальное напряжение UL (Use Group C)	150 V
Номинальный ток UL (Use Group C)	15 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	15 A
Номинальное напряжение CSA (Use Group C)	150 V
Номинальный ток CSA (Use Group C)	15 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент (отвертка)
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 2,5 мм²
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Угол подвода проводника к плате	0 °
Число полюсов	9
Общее число точек соединения	9
Общее число потенциалов	9
Количество отдельных объектов присоединения	1
Количество уровней	1

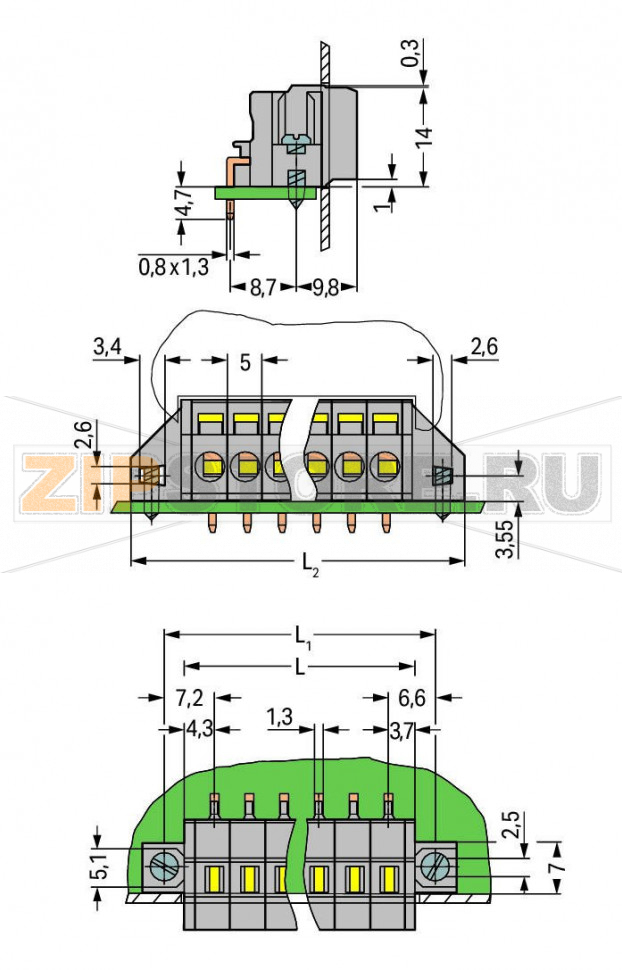

Геометрические данные

Шаг контактов	5 мм / 0.197 inch
Ширина	60,2 мм / 2.37 inch
Высота	19 мм / 0.748 inch
Высота над поверхностью	14,3 мм / 0.563 inch
Длина	19,1 мм / 0.752 inch
Длина вывода под пайку	4,7 мм
Размеры вывода под пайку	0,8 × 1,3 мм
Диаметр отверстия (допуск)	1,8 (+0,1) мм

Механические данные

Тип монтажа	Фланец крепления
Тип монтажа	Сквозной монтаж Монтаж на панель

Контакт с печатной платой

Тип контакта с платой	THT
Расположение выводов под пайку	по всей длине клеммника, в один ряд
Число выводов под пайку на потенциал	1

Материалы

Цвет	серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Пружинный элемент	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	луженое
Пожарная нагрузка	0,214 MJ
Вес	12,8 г

Экологические требования

Температурный диапазон эксплуатации

-60 … +105 °C

Коммерческие данные

Группа продукта	3 (Multi Conn. System)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918279765
Код ТН ВЭД	85369010000

Описание

WAGO 231-609/017-000 — клеммник для печатных плат с технологией пружинного зажима CAGE CLAMP®, рассчитанный на сквозной монтаж и установку на переднюю панель с использованием фиксирующих фланцев. Конструкция обеспечивает надежное подключение проводников без применения обжимных гильз и упрощает сервис благодаря удобному доступу к зажиму обычной отверткой. Решение применяется в промышленной электронике, блоках питания, системах автоматики зданий и приборостроении, где важны стабильность контакта, устойчивость к вибрациям и повторяемость монтажа.

Пружинная технология компенсирует ползучесть меди и температурные циклы, поддерживая постоянное контактное усилие в течение всего срока службы. Сквозной монтаж и фланцевое крепление повышают механическую устойчивость на плате и панели, что особенно актуально при подключении жестких или массивных кабелей. Луженые контакты улучшают пайку в отверстия (THT) и обеспечивают защиту от коррозии в типовых условиях эксплуатации.

Типичные причины отказов

Превышение электрической нагрузки, вызывающее перегрев контактной зоны и деградацию изоляции.
Некачественная пайка (холодный шов, трещины, перегрев площадок), приводящая к росту переходного сопротивления.
Неправильная подготовка проводника: избыточная/недостаточная длина зачистки, повреждение жил, неподходящее сечение.
Механические нагрузки: вибрации, рывки кабеля без разгрузки натяжения, ударные воздействия на корпус и фланцы.
Агрессивные среды и загрязнение: конденсат, химические пары, токопроводящая пыль, вызывающие коррозию и утечки.
Эксплуатация вне допустимого температурного диапазона, ускоряющая старение пластика и пружинных элементов.

Признаки неисправности

Локальный нагрев клеммника, запах перегретого пластика, потемнение или подгар на корпусе/выводах.
Периодические обрывы или нестабильные показания при измерении, скачки напряжения на нагрузке.
Повышенное падение напряжения на соединении, заметное при токовой нагрузке.
Люфт клеммы на плате или ослабление крепления фланцев к панели.
Визуальные дефекты: трещины корпуса, эрозия припоя, следы коррозии, деформация гнезда под отвертку.
Самопроизвольное ослабление удержания проводника или выпадение жилы при легком усилии.
