Клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 231-634/017-000

Name: Клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 231-634/017-000
Brand: Wago
SKU: 231-634/017-000

Каталожный номер 231-634/017-000

Клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 231-634/017-000 Клеммы для сквозного монтажа с зажимом CAGE CLAMP®, приводимым в действие при помощи отверткиФиксирующие фланцы для монтажа на печатную плату или на переднюю панель – может либо быть скрытым в корпусе, либо выступатьИсполнения с фиксирующими фланцами доступны по требованию заказчика...

Клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 231-634/017-000 - Клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 231-634/017-000

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "165082" ["product_id"]=> string(6) "227761" ["id_1c"]=> NULL ["sku"]=> string(15) "231-634/017-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "231-634/017-000" ["image_id"]=> NULL ["price"]=> float(166) ["primary_price"]=> string(8) "1.747316" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(166) ["unconverted_price"]=> float(1.74) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(166) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 166 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

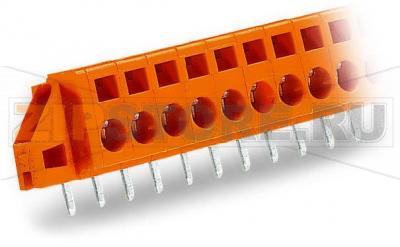

Клеммы для сквозного монтажа с зажимом CAGE CLAMP®, приводимым в действие при помощи отвертки
Фиксирующие фланцы для монтажа на печатную плату или на переднюю панель – могут быть скрыты в корпусе либо выступать
Исполнения с фиксирующими фланцами доступны по требованию заказчика

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	16 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Одобрения по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа использования B)	300 V
Номинальный ток UL (группа использования B)	15 A
Номинальное напряжение UL (группа использования C)	150 V
Номинальный ток UL (группа использования C)	15 A
Номинальное напряжение UL (группа использования D)	300 V
Номинальный ток UL (группа использования D)	10 A

Одобрения по CSA

Стандарт	CSA
Номинальное напряжение CSA (группа использования B)	300 V
Номинальный ток CSA (группа использования B)	15 A
Номинальное напряжение CSA (группа использования C)	150 V
Номинальный ток CSA (группа использования C)	15 A
Номинальное напряжение CSA (группа использования D)	300 V
Номинальный ток CSA (группа использования D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент (отвертка)
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 2,5 мм²
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Угол подвода проводника к ПП	0°
Число полюсов	4
Общее число точек соединения	4
Общее число потенциалов	4
Количество отдельных объектов присоединения	1
Количество уровней	1

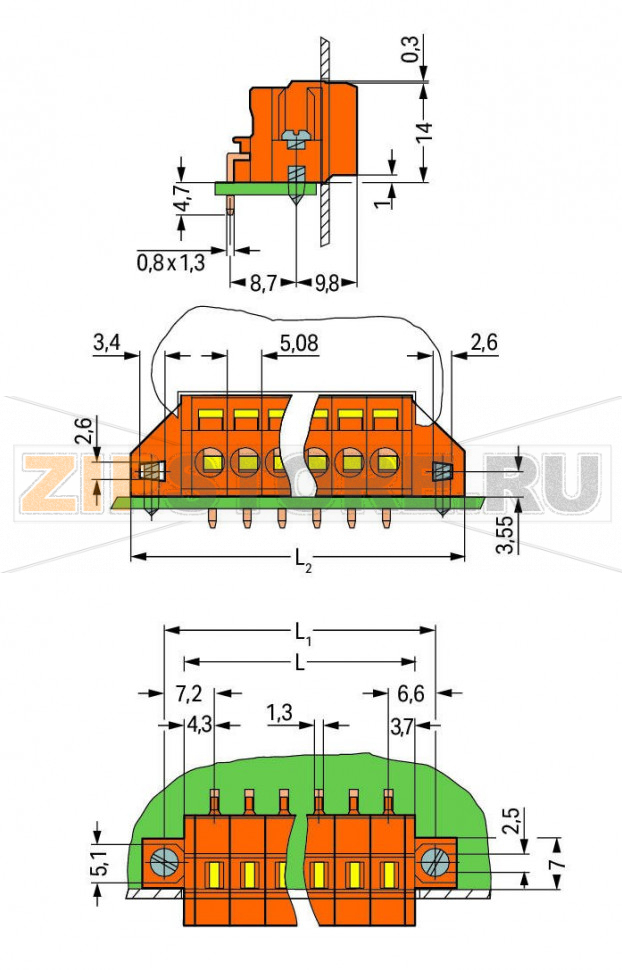

Геометрические данные

Шаг контактов	5,08 мм / 0.2 inch
Ширина	35,52 мм / 1.398 inch
Высота	19 мм / 0.748 inch
Высота от поверхности	14,3 мм / 0.563 inch
Длина	19,1 мм / 0.752 inch
Длина вывода под пайку	4,7 мм
Размеры вывода под пайку	0,8 × 1,3 мм
Диаметр отверстия (допуск)	1,8 (+0,1) мм

Механические данные

Тип монтажа	Крепежный фланец
Тип монтажа	Сквозной монтаж Монтаж на панель

Контакт с печатной платой

Тип контакта с ПП	THT
Расположение выводов под пайку	по всей длине колодки, в линию
Количество выводов на потенциал	1

Материалы

Цвет	оранжевый
Группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужение
Пожарная нагрузка	0,108 MJ
Масса	6,4 g

Экологические требования

Диапазон рабочей температуры

-60 … +105 °C

Коммерческие данные

Продуктовая группа	3 (Multi Conn. System)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918283052
Код ТН ВЭД	85369010000

Описание

Клемма WAGO 231-634/017-000 предназначена для надежного подключения проводников на печатных платах в промышленной и приборостроительной автоматике. Конструкция со сквозным монтажом и крепежным фланцем обеспечивает устойчивость к вибрации и механическим нагрузкам, а пружинная технология CAGE CLAMP® позволяет быстро и безопасно подключать одножильные и многожильные проводники без предварительной подготовки и обслуживания. Такой узел удобен при компоновке приборных панелей и модулей, где требуется аккуратный фронтальный подвод проводника и уверенное удержание жилы.

В применении клемма демонстрирует стабильный контакт и низкое переходное сопротивление в длительной эксплуатации. Луженые контактные поверхности защищают от окисления, а корпус из PA66 с классом горючести V0 соответствует высоким требованиям по безопасности. Клемма WAGO 231-634/017-000 органично интегрируется в THT-технологию, допускает стандартные процессы пайки и проста в монтажных операциях благодаря доступу под отвертку.

Типичные причины отказов

Перегрев из-за превышения допустимого тока или плохой пайки выводов к плате, приводящий к росту переходного сопротивления.
Механическое повреждение корпуса или пружины при неаккуратном монтаже, использовании неподходящего инструмента или чрезмерном усилии.
Неправильная подготовка проводника: недостаточная/избыточная длина зачистки, использование неподходящего сечения или деформированных наконечников.
Коррозия контактов при эксплуатации во влажной или агрессивной среде без должной защиты.
Трещины дорожек и отрыв площадок на печатной плате вследствие термоциклирования или вибраций при слабой фиксации узла.

Как понять, что запчасть вышла из строя

Нагрев клеммы, потемнение или деформация пластика, запах перегрева.
Периодические обрывы, падение напряжения на соединении, мерцание нагрузки.
Ослабление удержания проводника, его выскальзывание или люфт при легком усилии.
Визуальные трещины, сколы корпуса, следы коррозии на контактах или пружине.
Дефекты пайки: матовые, пористые швы, кольцевые трещины, отслоение площадки.

Рекомендации по эксплуатации и уходу

Соблюдайте рекомендуемую длину зачистки и используйте проводники с допустимым сечением; при необходимости применяйте качественные наконечники.
Подключайте и отключайте проводники только подходящей отверткой, не поддевайте пружину посторонними предметами.
Контролируйте температурный режим оборудования и соответствие токовых нагрузок проектным значениям.
Обеспечьте надежную пайку в THT-процессе и механическую фиксацию узла; избегайте чрезмерного термонагрева площадок.
Периодически проводите визуальный осмотр, проверку удержания проводников и измерение падения напряжения на контакте под нагрузкой.
Защищайте изделие от влаги и агрессивных сред; при необходимости используйте конформные покрытия или кожухи.
Храните клеммы в сухом помещении, в заводской упаковке, избегая ультрафиолетового излучения и пыли.

Применение клемм WAGO серии 231, в том числе модели 231-634/017-000, обеспечивает быстрое и надежное подключение без постоянного подтягивания контактов. Соблюдение правил монтажа и эксплуатации позволяет сохранить стабильность контакта и продлить срок службы узла в составе электронного оборудования.
