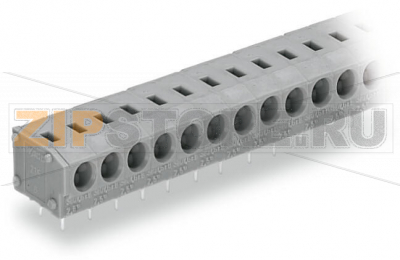

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 16-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-416

Name: Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 16-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-416
Brand: Wago
SKU: 235-416

Каталожный номер 235-416

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 16-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-416 Низкопрофильные клеммные колодки с зажимом PUSH WIRE®, приводимым в действие отверткойПростой монтаж одножильных проводников путем вставкиДвойные выводы по пайку для высокого уровня механической стабильностиУдаление проводника при помощи отвертки (2,5 мм x 0,4 мм)Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя ихТакже доступны с тестовым гнездом...

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 16-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-416 - Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 16-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-416

Розничная цена

3.13 $ с НДС

array(34) { ["id"]=> string(6) "168082" ["product_id"]=> string(6) "230697" ["id_1c"]=> NULL ["sku"]=> string(7) "235-416" ["sort"]=> string(1) "1" ["name"]=> string(7) "235-416" ["image_id"]=> NULL ["price"]=> float(298) ["primary_price"]=> string(8) "3.136748" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(298) ["unconverted_price"]=> float(3.13) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(298) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["zakaz_kratno"]=> string(2) "15" ["min_zakaz"]=> string(2) "15" ["weight"]=> object(shopDimensionValue)#1167 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 298 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Особенности

Низкопрофильные клеммные колодки с зажимом PUSH WIRE®, приводимым в действие отверткой
Простой монтаж одножильных проводников путем вставки
Двойные выводы под пайку для высокой механической стабильности
Извлечение проводника при помощи отвертки (2,5 мм × 0,4 мм)
Возможность установки шага контактов в мм или дюймах путем сжатия или раздвижения клеммных колодок
Также доступны исполнения с тестовым гнездом

Электрические данные

Номиналы согласно IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

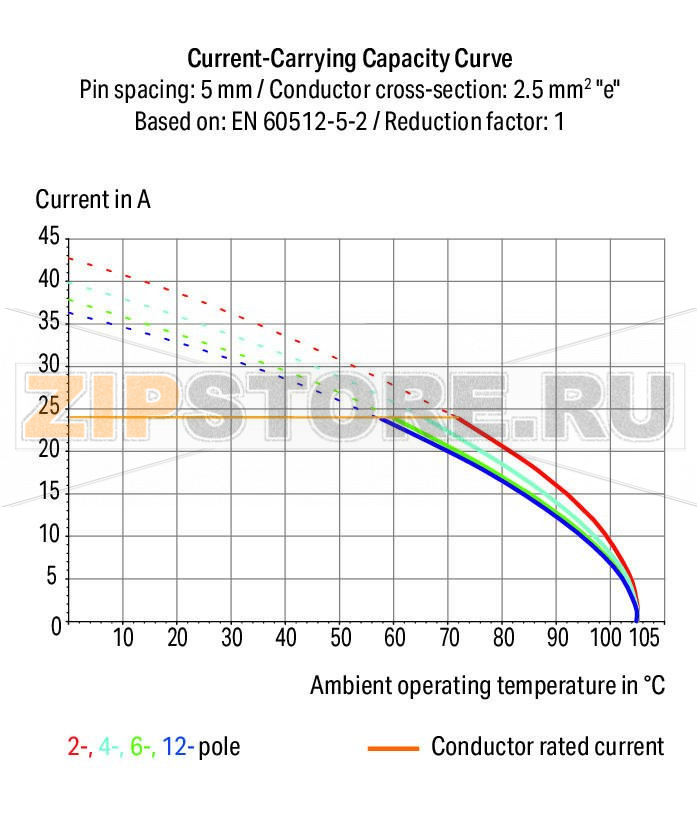

Номинальный ток	24 A
Примечание (номиналы)	(III/2) — категория перенапряжения III / степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	300 V
Номинальный ток UL (группа применения B)	10 A
Номинальное напряжение UL (группа применения D)	300 V
Номинальный ток UL (группа применения D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (группа применения B)	300 V
Номинальный ток CSA (группа применения B)	15 A

Данные соединения

Технология соединения	Плоско‑пружинный зажим (PUSH WIRE®)
Тип привода	Инструмент (отвертка)
Одножильные проводники	0,5 … 2,5 мм² / 20 … 14 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 1,5 мм²
Длина зачистки	9 … 10 мм / 0.35 … 0.39 inch
Угол подвода проводника к плате	0°
Число полюсов	16
Общее число точек соединения	16
Общее число потенциалов	16
Количество отдельных мест присоединения	1
Количество уровней	1

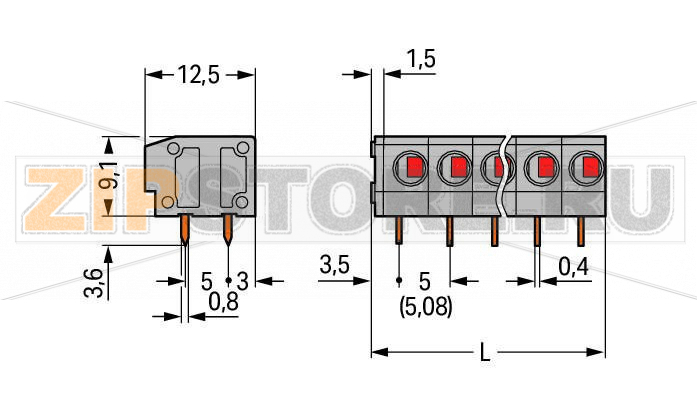

Геометрические данные

Шаг контактов	5/5,08 мм / 0.197/0.2 inch
Ширина	81,5 мм / 3.209 inch
Высота	12,8 мм / 0.504 inch
Высота от поверхности	9,2 мм / 0.362 inch
Длина	12,5 мм / 0.492 inch
Длина вывода под пайку	3,6 мм
Размеры вывода под пайку	0,8 × 0,4 мм
Диаметр отверстия (допуск)	1,0 мм (+0,1 мм)

Контакт с платой

Тип монтажа	THT (сквозной)
Расположение выводов под пайку	по всей длине колодки, в линию
Число выводов под пайку на потенциал	2

Материалы

Цвет	серый
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	лужение
Пожарная нагрузка	0,18 MJ
Масса	11,1 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	CN
GTIN	4044918655491
Код ТН ВЭД	85369010000

WAGO 235-416 — надежная клеммная колодка для печатных плат с пружинным зажимом PUSH WIRE®, ориентированная на быстрый монтаж и стабильную работу в промышленных и приборостроительных приложениях. Конструкция с низким профилем упрощает компоновку плотных плат, а двойные выводы под пайку повышают механическую устойчивость при вибрациях и термоциклировании. Подвод проводника осуществляется под прямым углом к плате, что удобно при монтаже в корпусах и на модулях автоматики.

Зажимной механизм активируется отверткой, позволяя безопасно и повторяемо подключать проводники. Для одножильных проводов предусмотрена вставка без инструмента, что сокращает время сборки. Возможность формирования шага 5/5,08 мм за счет сжатия или раздвижения секций облегчает согласование с различной разводкой плат и дюймовой/метрической сеткой.

Типовые области применения: источники питания, контроллеры и модули ввода-вывода, HVAC-оборудование, измерительная техника, преобразовательная и светотехническая аппаратура. Для сервисных измерений доступны исполнения с тестовым гнездом, упрощающим диагностику без разрыва цепи.

Основные причины отказов клеммных колодок этого типа связаны с перегревом и механическими нагрузками. Перегрев возникает при превышении допустимого тока, повышенном переходном сопротивлении из-за неполной вставки проводника, загрязнения контакта или старения пайки. Ошибки монтажа — несоблюдение длины зачистки, использование проводников вне допустимого диапазона или многожильных жил без наконечника — ведут к слабому прижиму и локальному искрению. Также критичны вибрации и изгибы платы: возможны трещины в паяных соединениях по границе отверстия THT. Агрессивные среды и остатки флюса/моющих средств могут вызывать коррозию и рост контактного сопротивления.

Признаки того, что WAGO 235-416 вышла из строя или работает нестабильно: нагрев и потемнение пластика, запах перегрева, следы оплавления или потемнения луженого покрытия; заметный люфт или самопроизвольное ослабление проводника; нестабильные показания, падение напряжения на клемме под нагрузкой, мерцание подключенной нагрузки. При визуальном осмотре под увеличением обратите внимание на кольцевые трещины вокруг выводов на стороне пайки, матовые «холодные» пайки, следы искрения и копоти в зоне ввода проводника.

Рекомендации по эксплуатации и уходу:

Готовьте проводник согласно паспорту: соблюдайте длину зачистки, используйте соответствующее сечение; для многожильных проводов применяйте опрессованные наконечники.
Вставляйте жилу до упора; после фиксации проверьте легким вытягивающим усилием. Для демонтажа используйте отвертку рекомендованного размера.
Не превышайте токовую и температурную нагрузки; обеспечьте тепловой режим и достаточные расстояния утечки на плате.
Пайку выполняйте в контролируемом режиме, избегая «холодных» соединений; удаляйте активные флюсы и применяйте совместимые моющие средства, не разрушающие PA66.
Избегайте длительного воздействия агрессивных сред, конденсата и УФ-излучения; храните в сухом помещении.
Регулярно проводите профилактический осмотр: проверяйте отсутствие нагрева под рабочей нагрузкой, целостность паяных соединений и надежность фиксации жил. При наличии версии с тестовым гнездом используйте его для контроля напряжения и сопротивления контакта.

Соблюдение этих рекомендаций позволяет обеспечить долговечную и безопасную работу клеммной колодки WAGO 235-416 в составе электронного оборудования и систем автоматики.
