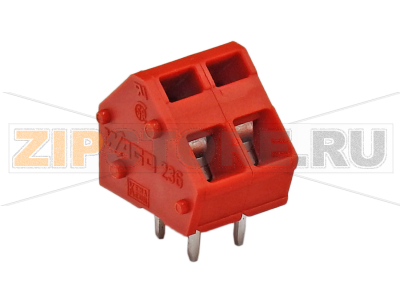

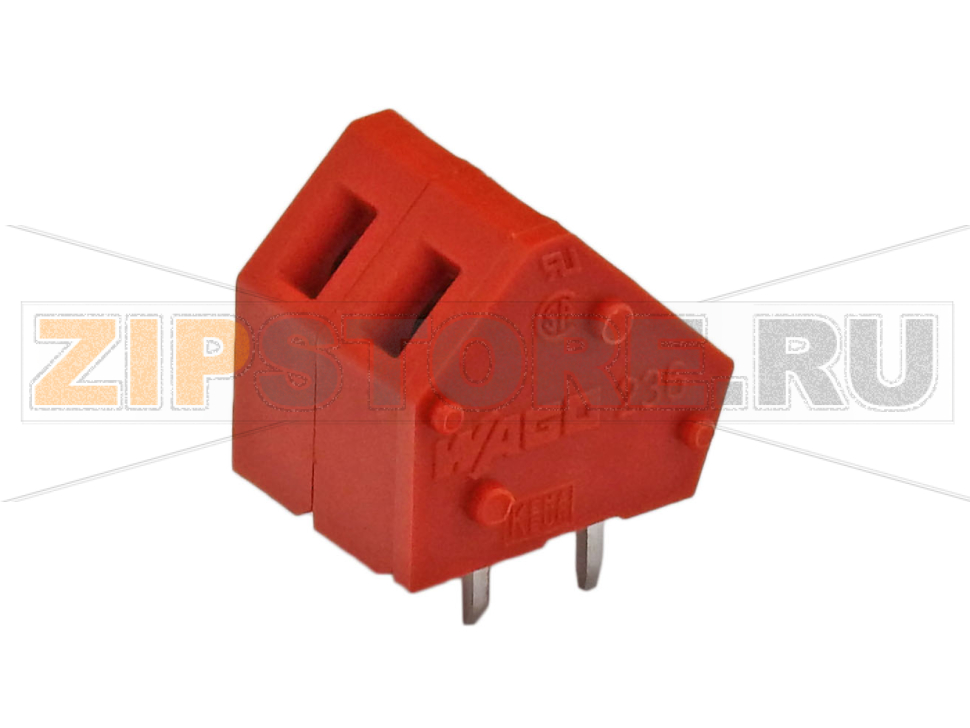

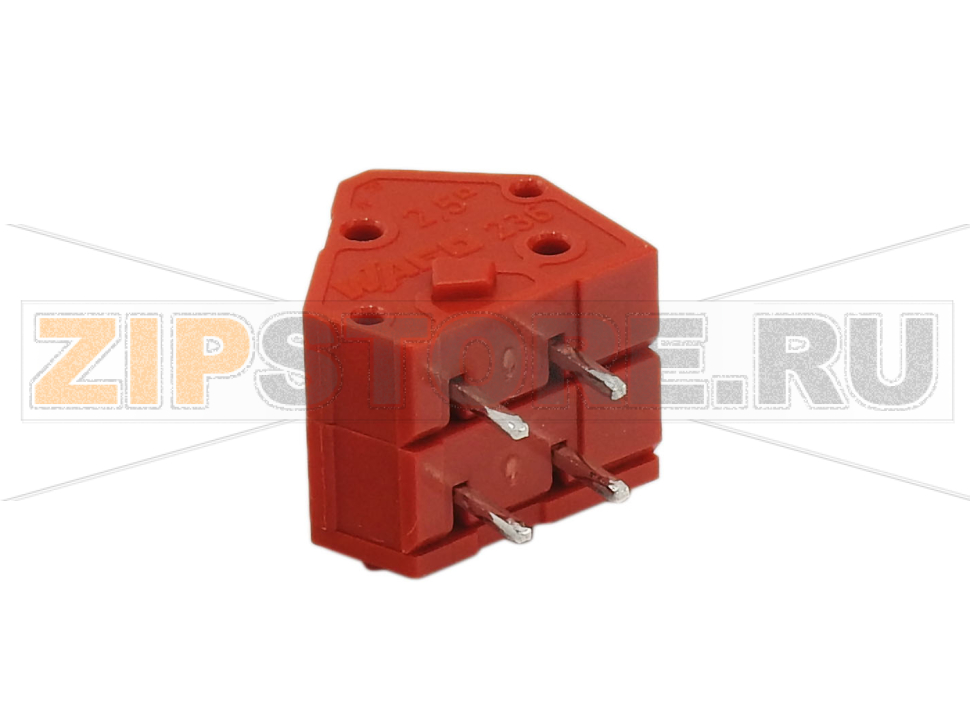

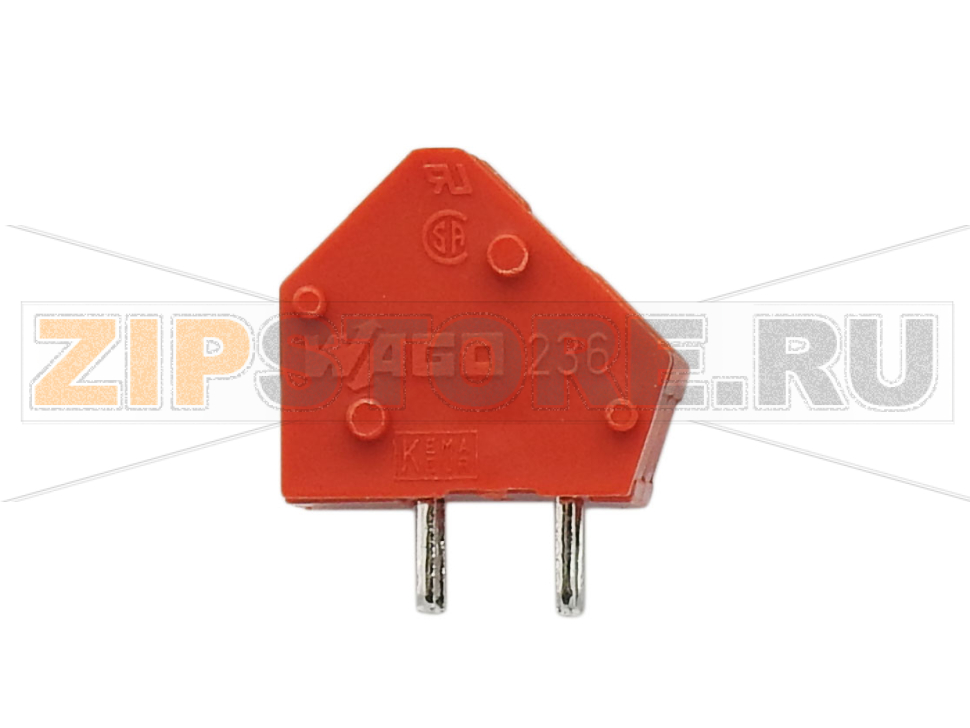

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-402/000-005

Name: Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-402/000-005
Brand: Wago
SKU: 236-402/000-005

Каталожный номер 236-402/000-005

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-402/000-005 Клеммные колодки с соединением CAGE CLAMP®, применение отвертки параллельно или перпендикулярно вводу проводникаТакже доступны с аттестацией Ex eСпециальные инструменты для заводского монтажаСоединение под углом 45° обеспечивает возможность использования в широком спектре применений и для разных типов проводного монтажаУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их...

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-402/000-005 - Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-402/000-005

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "168087" ["product_id"]=> string(6) "230702" ["id_1c"]=> NULL ["sku"]=> string(15) "236-402/000-005" ["sort"]=> string(1) "1" ["name"]=> string(15) "236-402/000-005" ["image_id"]=> NULL ["price"]=> float(49) ["primary_price"]=> string(8) "0.515774" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(49) ["unconverted_price"]=> float(0.51) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(49) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1150 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 49 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммные колодки с соединением CAGE CLAMP®, работа отверткой параллельно или перпендикулярно вводу проводника
Доступны варианты с аттестацией Ex e
Специальные инструменты для заводского монтажа
Подвод проводника под углом 45° обеспечивает широкую область применения и разные варианты проводного монтажа
Шаг контактов можно задать в мм или дюймах, сближая клеммы или раздвигая их

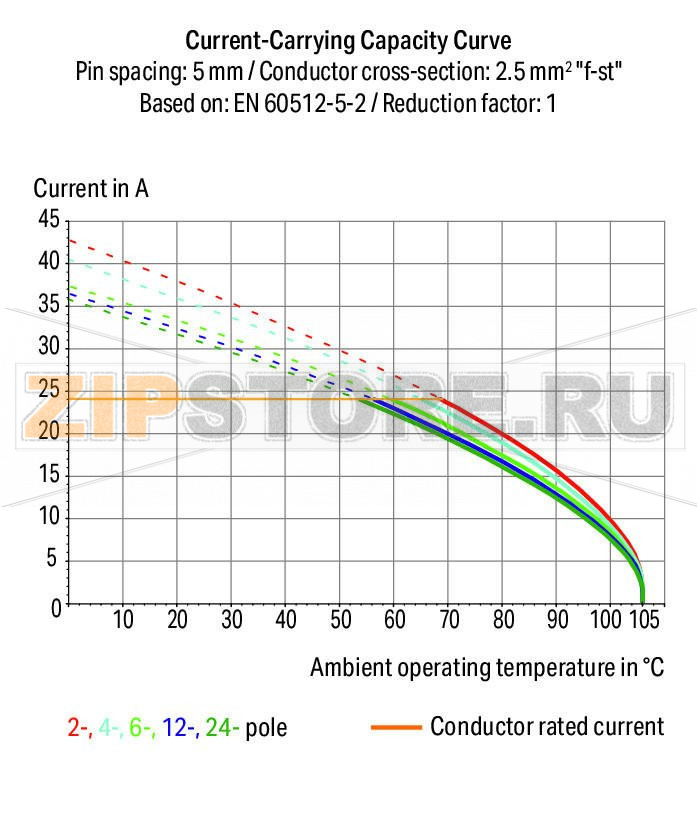

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	24 A
Примечание (номиналы)	(III / 2): Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	15 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	15 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения	Инструмент (отвертка)
Одножильные проводники	0,08 … 2,5 mm² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm² / 28 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 mm²
Многожильные с неизолированным наконечником	0,25 … 1,5 mm²
Длина зачистки	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к ПП	45°
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Количество отдельных объектов присоединения	1
Количество уровней	1
Примечание (поперечное сечение)	12 AWG: THHN, THWN

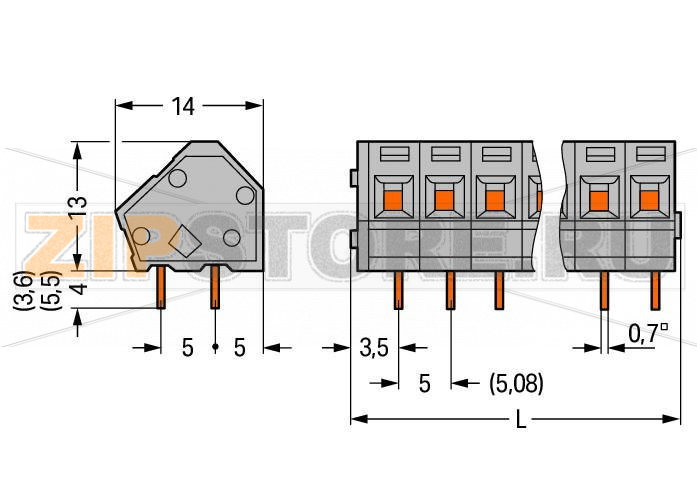

Геометрические данные
