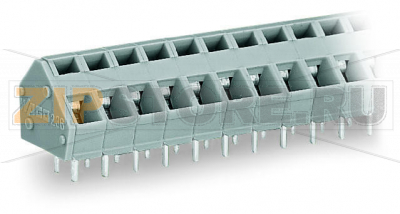

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-402

Name: Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-402
Brand: Wago
SKU: 236-402

Каталожный номер 236-402

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-402 Клеммные колодки с соединением CAGE CLAMP®, применение отвертки параллельно или перпендикулярно вводу проводникаТакже доступны с аттестацией Ex eСпециальные инструменты для заводского монтажаСоединение под углом 45° обеспечивает возможность использования в широком спектре применений и для разных типов проводного монтажаУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их...

Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-402 - Клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 2-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-402

Розничная цена

0 $ с НДС

array(34) { ["id"]=> string(6) "168089" ["product_id"]=> string(6) "230704" ["id_1c"]=> NULL ["sku"]=> string(7) "236-402" ["sort"]=> string(1) "1" ["name"]=> string(7) "236-402" ["image_id"]=> NULL ["price"]=> float(43) ["primary_price"]=> string(8) "0.452618" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(43) ["unconverted_price"]=> float(0.45) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(43) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 43 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Особенности

Клеммные колодки с соединением CAGE CLAMP®; работа отверткой возможна параллельно или перпендикулярно вводу проводника.
Доступны варианты с аттестацией Ex e.
Специальные инструменты для заводского монтажа.
Угол подвода проводника 45° подходит для широкого спектра применений и разных методов проводного монтажа.
Шаг контактов в мм или дюймах можно варьировать, объединяя или разделяя клеммные колодки.

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

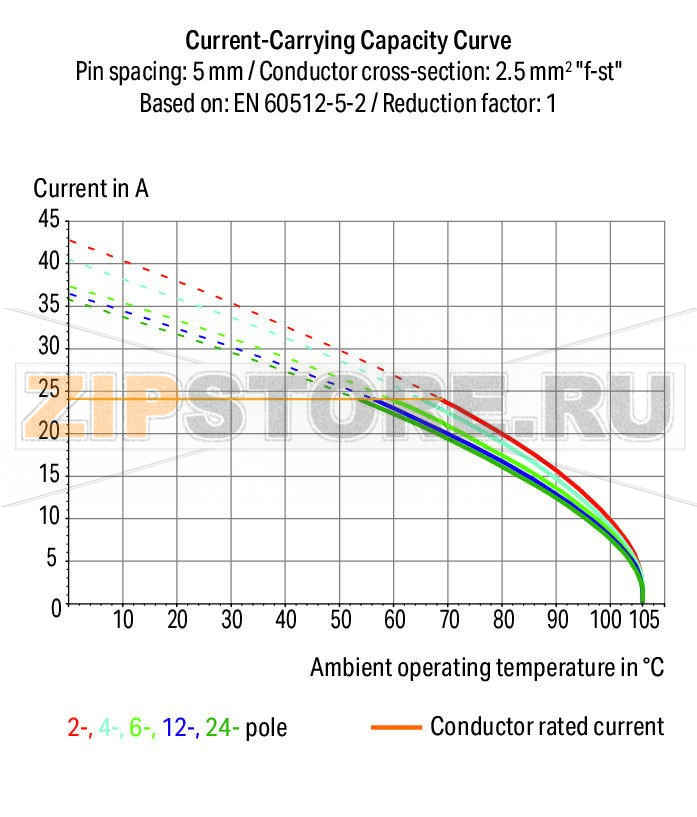

Номинальный ток	24 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа B)	300 V
Номинальный ток UL (группа B)	15 A
Номинальное напряжение UL (группа D)	300 V
Номинальный ток UL (группа D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (группа B)	300 V
Номинальный ток CSA (группа B)	15 A
Номинальное напряжение CSA (группа D)	300 V
Номинальный ток CSA (группа D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент (отвертка)
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 1,5 мм²
Длина зачистки	5 … 6 мм / 0.2 … 0.24 inch
Угол подвода к плате	45°
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Количество отдельных объектов присоединения	1
Количество уровней	1
Примечание (поперечное сечение)	12 AWG: THHN, THWN

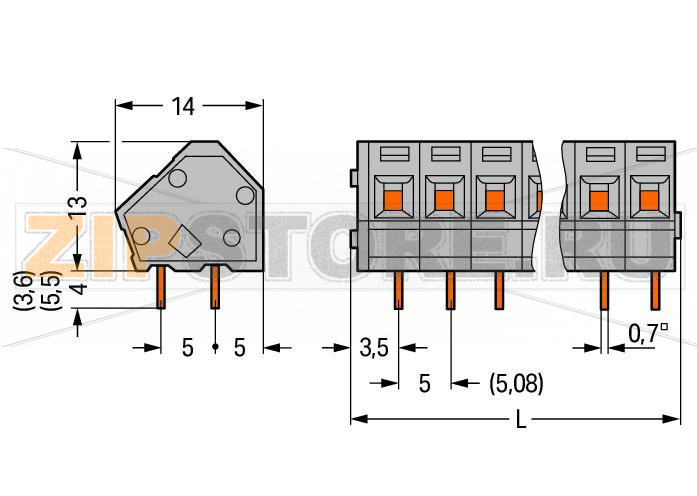

Геометрические данные

Шаг контактов	5/5,08 мм / 0.197/0.2 inch
Ширина	12,3 мм / 0.484 inch
Высота	17 мм / 0.669 inch
Высота от поверхности	13 мм / 0.512 inch
Длина	14 мм / 0.551 inch
Длина вывода под пайку	4 мм
Размеры вывода под пайку	0,7 × 0,7 мм
Диаметр отверстия (допуск)	1,1 (+0,1) мм

Контакт с печатной платой

Тип контакта	THT (сквозные отверстия)
Расположение паяльных выводов	по всей колодке, в ряд
Число выводов на потенциал	2

Материалы

Цвет	серый
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Контакты	Электролитическая медь (ECu)
Покрытие контактов	лужение
Пожарная нагрузка	0,028 MJ
Масса	1,9 g

Эксплуатационные условия

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	CH (Швейцария)
GTIN	4044918768719
Код ТН ВЭД	85369010000

Клемма на печатную плату WAGO 236-402 — компактное решение для подключения проводников к платам с углом подвода 45°. Соединение CAGE CLAMP® обеспечивает стабильный прижим и надежный электрический контакт без обслуживания, а возможность работать отверткой как параллельно, так и перпендикулярно вводу облегчает монтаж в стесненных условиях. Конструкция допускает объединение и разделение секций, что помогает подбирать требуемую компоновку и шаг в метрической или дюймовой системе. Доступны исполнения с повышенной безопасностью для взрывоопасных зон (Ex e), что расширяет область применения в промышленной автоматике и энергетике.

WAGO 236-402 подходит для одножильных и многожильных проводников, в том числе с наконечниками. Надежность обеспечивается пружинной технологией зажима и лужеными контактами, устойчивыми к окислению. Монтаж на плату выполняется в отверстия (THT), что повышает механическую прочность узла при вибрациях и термоциклировании. Использование термостойкого полиамида и материалов с требуемым классом горючести позволяет применять изделие в оборудовании с повышенными требованиями к безопасности.

Типовые причины отказов клемм на плату включают перегрев из‑за повышенного переходного сопротивления (неправильная зачистка, загрязнение, недостаточная посадка проводника), длительное превышение допустимой токовой нагрузки, повреждение пружины при ошибочном использовании инструмента, коррозию в агрессивной среде, трещины пайки вследствие вибраций или температурных циклов, а также механические нагрузки на проводник, создающие рычаговую нагрузку на выводы.

Признаки неисправности: локальный нагрев и потемнение/обесцвечивание корпуса, запах перегрева, оплавление изоляции провода, люфт проводника или его самопроизвольное выскальзывание при легком натяжении, нестабильность контакта (пропадания сигнала при вибрации), следы коррозии на контактной зоне, трещины корпуса или поднятые (оторванные) паяные площадки на плате. Электрически отказ проявляется увеличением сопротивления цепи и падением напряжения под нагрузкой.

Рекомендации по уходу и эксплуатации: соблюдать чистоту контактной зоны, использовать правильную длину зачистки и подходящий инструмент, не применять чрезмерные усилия и не вводить посторонние предметы в пружинный зажим. Для мягких многожильных проводников рекомендуется использовать наконечники. Избегать натяжения и кручения проводов после монтажа; при необходимости фиксировать жгуты кабельными стяжками, разгружая клемму от механических нагрузок. Пайку выполнять в соответствии с профильными рекомендациями для THT, избегать перегрева и остаточных напряжений. Периодически проводить визуальный осмотр узла, проверять отсутствие перегрева и надежность удержания проводника легким подтягиванием. Хранить изделие в сухом помещении, защищенном от УФ и химически агрессивных сред.

Благодаря пружинной технологии CAGE CLAMP® клемма WAGO 236-402 не требует подтяжки с течением времени и обеспечивает стабильный контакт даже при вибрациях, что делает ее практичным выбором для промышленной электроники, систем управления и приборостроения.
