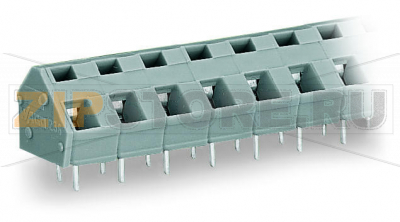

Клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 3-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-503

Name: Клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 3-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-503
Brand: Wago
SKU: 236-503

Каталожный номер 236-503

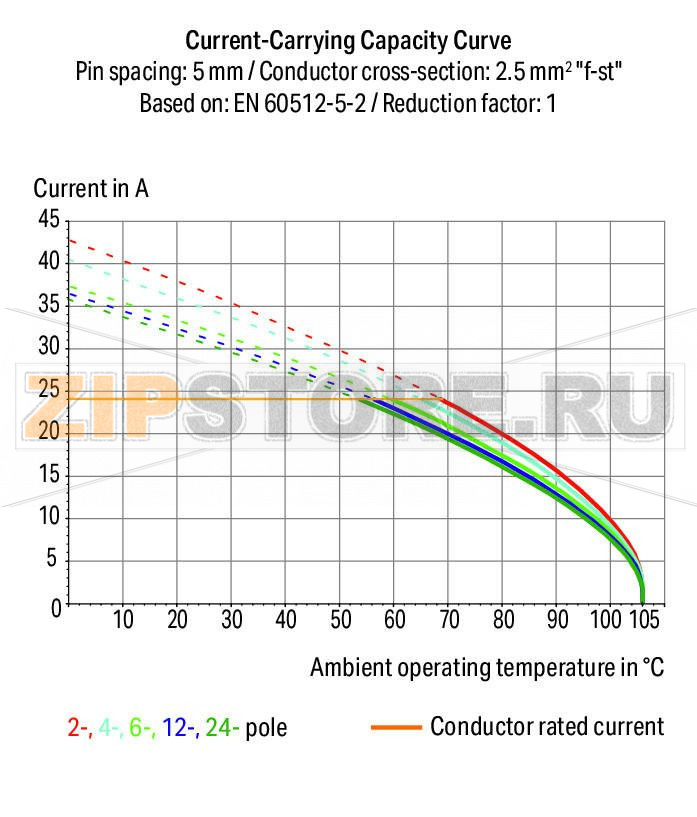

Клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 3-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-503 Клеммные колодки с соединением CAGE CLAMP®, применение отвертки параллельно или перпендикулярно вводу проводникаТакже доступны с аттестацией Ex eСпециальные инструменты для заводского монтажаСоединение под углом 45° обеспечивает возможность использования в широком спектре применений и для разных типов проводного монтажаУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их...

Клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 3-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-503 - Клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 3-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-503
