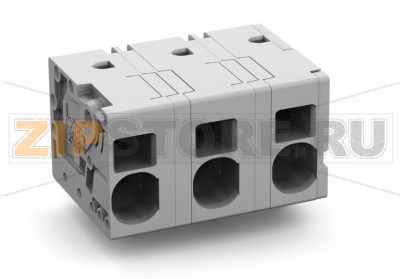

Клемма на печатную плату; 3; Шаг контактов 12,5 мм; 4-пол.; Push-in CAGE CLAMP®; 6,00 mm; серые Wago 2626-1354

Name: Клемма на печатную плату; 3; Шаг контактов 12,5 мм; 4-пол.; Push-in CAGE CLAMP®; 6,00 mm; серые Wago 2626-1354
Brand: Wago
SKU: 2626-1354

Каталожный номер 2626-1354

Клемма на печатную плату; 3; Шаг контактов 12,5 мм; 4-пол.; Push-in CAGE CLAMP®; 6,00 mm; серые Wago 2626-1354 Клеммные?колодки?с?зажимами?Push-in CAGE CLAMP®,?приводимыми?в?действие?при?помощи?нажимных?кнопокЗажим одножильных проводников и тонкожильных проводников с наконечниками путем вставкиНажимные кнопки, открывающие зажим с минимальными усилиями, для простого подключения / извлечения тонкопроволочных проводниковУдобный монтаж без использования инструментовИсполнения с тестовыми разъемами и разделителями и без нихДоступны исполнения с индивидуальным внутренним объединением (заводская сборка), например, объединение с заземляющим проводом...

Клемма на печатную плату; 3; Шаг контактов 12,5 мм; 4-пол.; Push-in CAGE CLAMP®; 6,00 mm; серые Wago 2626-1354 - Клемма на печатную плату; 3; Шаг контактов 12,5 мм; 4-пол.; Push-in CAGE CLAMP®; 6,00 mm; серые Wago 2626-1354

Розничная цена

10 $ с НДС

array(34) { ["id"]=> string(6) "165098" ["product_id"]=> string(6) "227777" ["id_1c"]=> NULL ["sku"]=> string(9) "2626-1354" ["sort"]=> string(1) "0" ["name"]=> string(9) "2626-1354" ["image_id"]=> NULL ["price"]=> float(958) ["primary_price"]=> string(9) "10.083908" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(958) ["unconverted_price"]=> float(10.08) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(958) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 958 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммные?колодки?с?зажимами?Push-in CAGE CLAMP®,?приводимыми?в?действие?при?помощи?нажимных?кнопок
Зажим одножильных проводников и тонкожильных проводников с наконечниками путем вставки
Нажимные кнопки, открывающие зажим с минимальными усилиями, для простого подключения / извлечения тонкопроволочных проводников
Удобный монтаж без использования инструментов
Исполнения с тестовыми разъемами и разделителями и без них
Доступны исполнения с индивидуальным внутренним объединением (заводская сборка), например, объединение с заземляющим проводом

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	1000 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV
Номинальный ток	48 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	600 V
Rated current UL (Use Group B)	38 A
Rated voltage UL (Use Group C)	600 V
Rated current UL (Use Group C)	38 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,2 … 10 mm? / 24 … 8 AWG
Тонкие многожильные проводники	0,2 … 10 mm? / 24 … 8 AWG
многожильные проводники с изолированным наконечником	0,25 … 6 mm?
многожильные проводники с неизолированным наконечником	0,25 … 6 mm?
Fine-stranded conductor, with twin ferrule	0,25 … 2,5 mm?
Длина снятия изоляции	13 … 15 mm / 0.51 … 0.59 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	4
Общее число точек соединения	4
Общее число потенциалов	4
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

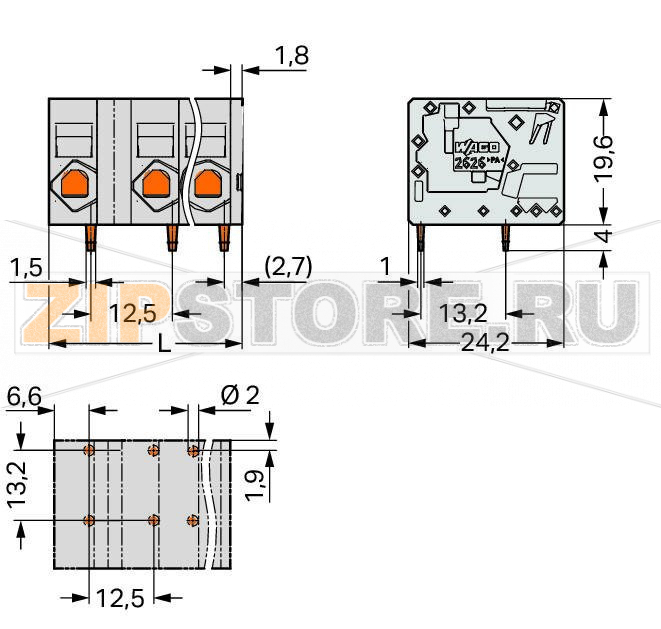

Geometrical Data

Шаг контактов	12,5 mm / 0.492 inch
Ширина	46,8 mm / 1.843 inch
Высота	23,6 mm / 0.929 inch
Высота от поверхности	19,6 mm / 0.772 inch
Длина	24,2 mm / 0.953 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	1,5 x 1 mm
Допуск диаметра отверстия	2 (+0,1) mm

Механические данные

Тип монтажа

Feed-through mounting

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Вес	21,2 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Country of origin	PL
GTIN	4055143861731
Customs tariff number	85369010000
