Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 11-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-111

Name: Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 11-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-111
Brand: Wago
SKU: 218-111

Каталожный номер 218-111

Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 11-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-111 Клеммные колодки имеют высоту всего 8,1 мм и оснащены инновационной технологией соединения CAGE CLAMP®Несколько зажимов могут быть открыты одновременноПростой монтаж многожильных проводников в узком пространстве (например, в шинных соединителях)...

Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 11-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-111 - Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 11-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-111

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "169660" ["product_id"]=> string(6) "232275" ["id_1c"]=> NULL ["sku"]=> string(7) "218-111" ["sort"]=> string(1) "1" ["name"]=> string(7) "218-111" ["image_id"]=> NULL ["price"]=> float(404) ["primary_price"]=> string(8) "4.252504" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(404) ["unconverted_price"]=> float(4.25) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(404) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "40" ["min_zakaz"]=> string(2) "40" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 404 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммные колодки имеют высоту всего 8,1 мм и оснащены инновационной технологией соединения CAGE CLAMP®
Несколько зажимов могут быть открыты одновременно
Простой монтаж многожильных проводников в узком пространстве (например, в шинных соединителях)

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	80 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV

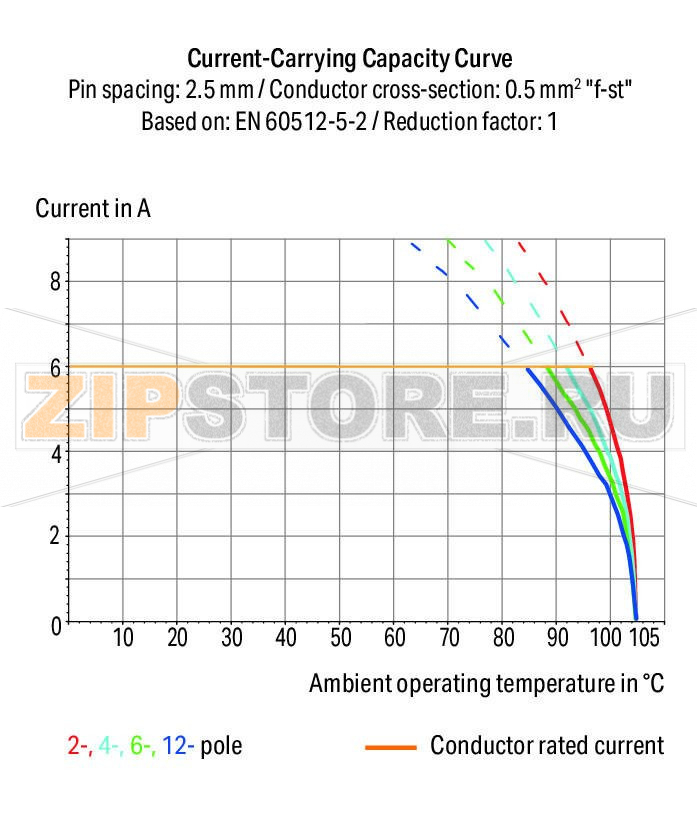

Номинальный ток	6 A
Примечание (номиналы)	Категория перенапряжения III / степень загрязнения 2

Одобрения по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	150 V
Номинальный ток UL (Use Group B)	4 A

Одобрения по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	150 V
Номинальный ток CSA (Use Group B)	4 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Фиксирующая задвижка (confirmation slide)
Одножильные проводники	0,08 … 0,5 мм² / 28 … 20 AWG
Гибкие многожильные проводники	0,08 … 0,5 мм² / 28 … 20 AWG
Многожильные с изолированным наконечником	0,25 мм²
Многожильные с неизолированным наконечником	0,25 мм²
Длина зачистки	5 … 6 мм / 0.2 … 0.24 inch
Угол подвода проводника к плате	40°
Число полюсов	11
Общее число точек соединения	11
Общее число потенциалов	11
Количество отдельных объектов присоединения	1
Количество уровней	1
Примечание (поперечное сечение проводника)	Возможна коммутация проводников 0,75 мм² / 18 AWG; однако изоляция допускает подключение через один зажим при таком размере проводника.

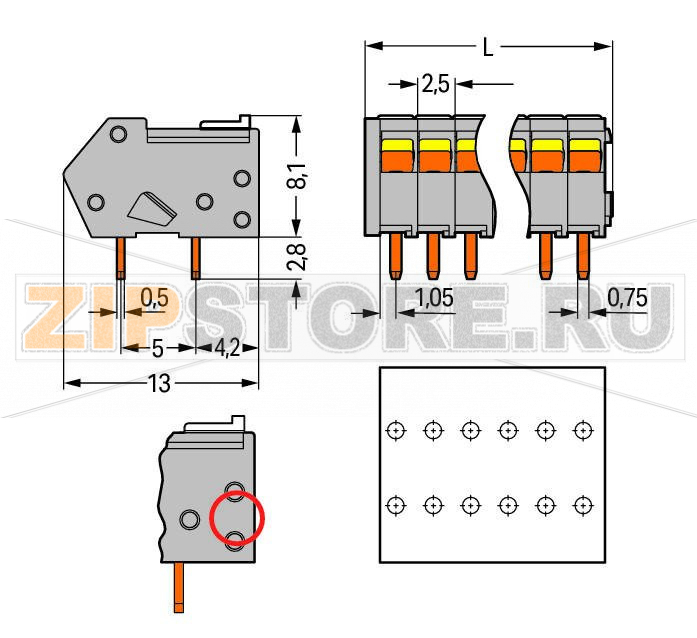

Геометрические данные

Шаг контактов	2,5 мм / 0.098 inch
Ширина	29 мм / 1.142 inch
Высота	10,9 мм / 0.429 inch
Высота от поверхности платы	8,1 мм / 0.319 inch
Длина	13 мм / 0.512 inch
Длина вывода под пайку	2,8 мм
Размеры вывода под пайку	0,5 × 0,75 мм
Диаметр отверстия в плате	1,1 (+0,1) мм

Контакт с печатной платой

Тип монтажа	THT
Расположение выводов	по всей длине колодки, в одну линию
Число выводов пайки на потенциал	2

Материалы

Цвет	серый
Группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,047 MJ
Масса	3,7 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукции	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4017332998307
Код ТН ВЭД	85369010000

Описание товара

Wago 218-111 — компактная клемма на печатную плату с пружинной технологией CAGE CLAMP®, рассчитанная на работы в стеснённых условиях и многократные циклы подключения. Низкий профиль облегчает установку в устройствах с ограниченной высотой, а фиксирующие задвижки позволяют быстро открывать несколько зажимов одновременно для ускорения монтажа жгутов. Конструкция ориентирована на стабильный контакт и минимальные потери, что важно для систем автоматики, телекоммуникационного оборудования, устройств управления и измерения.

Клемма монтируется в отверстия платы (THT) и обеспечивает надёжное удержание как одножильных, так и гибких многожильных проводников. Пружинный зажим равномерно прижимает жилу, компенсируя вибрации и температурные колебания, поэтому соединение не требует подтяжки в процессе эксплуатации. Лужёные контактные элементы и изоляционный материал с высоким классом пожаробезопасности способствуют долговечной работе в типовых промышленных условиях. Серый цвет корпуса облегчает визуальную унификацию и маркировку на плате.

Типовые области применения Wago 218-111 — модульные контроллеры, датчики и исполнительные модули, источники питания малой мощности, интерфейсные платы, а также шины и распределители сигналов. Там, где важны плотная посадка, аккуратный подход проводника под заданным углом и ускоренный сервис, фиксирующие задвижки и пружинная технология упрощают задачие инженера и монтажника.

Причины возможных поломок

Превышение допустимого тока или длительный перегрев, приводящий к деградации пластика и пайки.
Неправильная длина зачистки или неподходящее сечение провода, из‑за чего контакт имеет повышенное сопротивление.
Плохое качество пайки выводов (холодная пайка, трещины от термоциклов, недостаточное смачивание).
Механические нагрузки: натяжение проводов без разгрузки, вибрации, ударные воздействия на корпус и задвижки.
Коррозия при воздействии агрессивных сред, конденсата, загрязнений и токопроводящей пыли.
Повреждение или износ подвижных элементов задвижек при грубом обращении.

Как понять, что запчасть вышла из строя

Локальный нагрев, потемнение или изменение цвета корпуса, запах перегрева.
Периодические обрывы сигнала, «плавающие» показания или рост падения напряжения на клемме.
Люфт проводника в гнезде, невозможность надёжной фиксации при закрытии задвижки.
Визуальные дефекты пайки: трещины, матовые непропаянные участки, отслоение металлизации отверстий.
Следы коррозии на контактных площадках или проводниках.
Механические повреждения корпуса, трещины или поломка задвижек.

Рекомендации по уходу и эксплуатации

Подбирать проводники в пределах допустимого диапазона и соблюдать корректную длину зачистки.
Избегать натяжения и изгибов проводов; предусматривать разгрузку от натяжения возле клеммы.
Соблюдать температурный режим и не превышать рабочие токовые нагрузки.
Выполнять пайку по профилю производителя, контролировать качество THT‑соединений; при необходимости использовать визуальный контроль и выборочную проверку сопротивления контактов.
Периодически осматривать на предмет загрязнений и коррозии; очищать сухой мягкой щёткой или изопропиловым спиртом, избегая агрессивных растворителей.
Не допускать попадания влаги и токопроводящей пыли; обеспечивать достаточные воздушные зазоры и путём чистовой сборки.
Аккуратно обращаться с фиксирующими задвижками; не применять чрезмерное усилие и неподходящий инструмент.

При соблюдении указанных рекомендаций клемма Wago 218-111 обеспечивает стабильное и безопасное подключение в компактных устройствах и системах управления на протяжении длительного срока службы.
