Номиналы по IEC/EN 60664-1
| Нормативный документ | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 80 V |
| Номинальное импульсное напряжение (III / 3) | 2,5 kV |
| Номинальное напряжение (III / 2) | 160 V |
| Номинальное импульсное напряжение (III / 2) | 2,5 kV |
| Номинальное напряжение (II / 2) | 320 V |
| Номинальное импульсное напряжение (II / 2) | 2,5 kV |

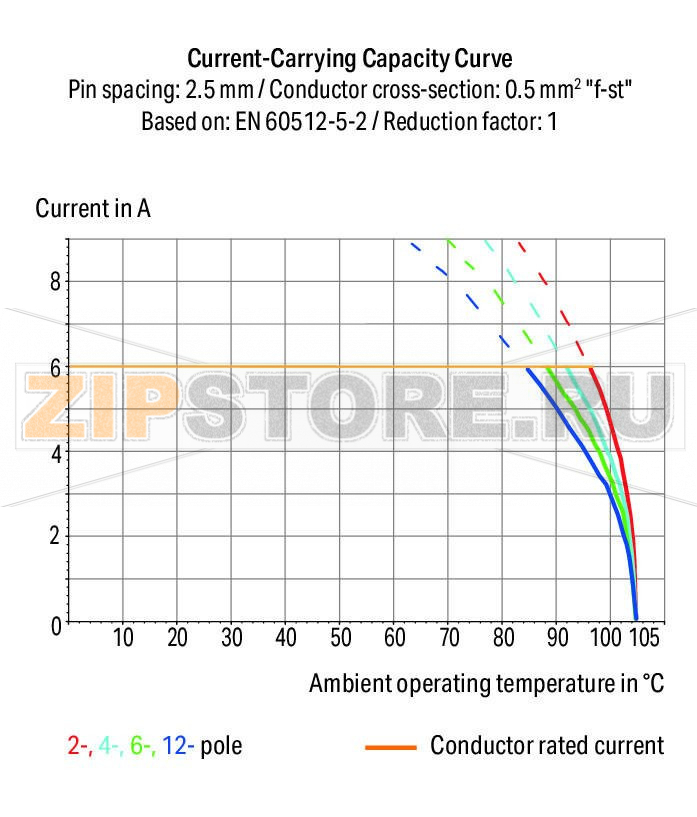

| Номинальный ток | 6 A |
| Примечание (номиналы) | (III / 2) — категория перенапряжения III / степень загрязнения 2 |
| Нормативный документ | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 150 V |
| Номинальный ток UL (Use Group B) | 4 A |
| Нормативный документ | CSA |
| Номинальное напряжение CSA (Use Group B) | 150 V |
| Номинальный ток CSA (Use Group B) | 4 A |
| Технология соединения | CAGE CLAMP® |
| Тип привода | Фиксирующая задвижка (slide) |
| Одножильные проводники | 0,08 … 0,5 мм² / 28 … 20 AWG |
| Тонкие многожильные проводники | 0,08 … 0,5 мм² / 28 … 20 AWG |
| Многожильные проводники с изолированным наконечником | 0,25 мм² |
| Многожильные проводники с неизолированным наконечником | 0,25 мм² |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 inch |
| Угол подвода проводника к печатной плате | 40° |
| Число полюсов | 5 |
| Общее число точек соединения | 5 |
| Общее число потенциалов | 5 |
| Количество отдельных объектов присоединения на продукт | 1 |
| Количество уровней | 1 |
| Примечание (поперечное сечение проводника) | Подключение проводников 0,75 мм² / 18 AWG возможно; однако из-за диаметра изоляции допускается использовать только каждый второй зажим для этого размера проводника. |

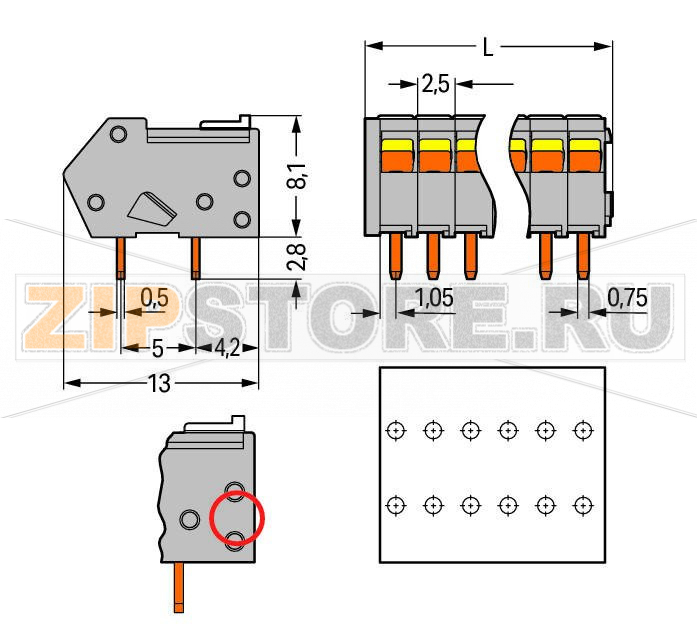

| Шаг контактов | 2,5 мм / 0.098 inch |
| Ширина | 14 мм / 0.551 inch |
| Высота | 10,9 мм / 0.429 inch |
| Высота над платой | 8,1 мм / 0.319 inch |
| Длина | 13 мм / 0.551 inch |
| Длина вывода под пайку | 2,8 мм |
| Размеры вывода под пайку | 0,5 × 0,75 мм |
| Диаметр отверстия в плате | 1,1 мм (+0,1 мм) |
| Тип | THT (сквозное отверстие) |
| Расположение выводов пайки | по всей длине клеммной колодки, в одной линии |
| Число выводов пайки на потенциал | 2 |
| Цвет | серый |
| Группа изоляционных материалов | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (EСu) |
| Покрытие контактов | лужёное |
| Пожарная нагрузка | 0,023 MJ |
| Вес | 1,7 g |
| Температурный диапазон эксплуатации | -60 … +105 °C |
| Группа продукции | 4 (Printed Circuit) |
| Тип упаковки | BOX |
| Страна происхождения | PL (Польша) |
| GTIN | 4044918877695 |
| Код ТН ВЭД | 85369010000 |
Wago 218-105 — это клемма на печатную плату с фиксирующими задвижками и технологией CAGE CLAMP®, предназначенная для надёжного подключения проводников в устройствах автоматики, электроники и распределительных системах. Конструкция с низким профилем экономит пространство и упрощает компоновку в корпусах малой высоты, а задвижки позволяют одновременно открыть несколько зажимов для ускорения монтажа в условиях ограниченного доступа.
Пружинная технология CAGE CLAMP® обеспечивает стабильный прижим без обслуживания и компенсирует температурные колебания, вибрации и усадку жил. Это особенно актуально в приложениях, где критична долговременная стабильность контакта и минимизация работ по подтяжке соединений. Клемма Wago 218-105 ориентирована на многожильные и одножильные проводники с применением наконечников, а продуманная геометрия корпуса облегчает ввод жил под углом к плате.
Типичные причины отказов подобных клемм связаны не с самой пружиной, а с нарушениями монтажа и эксплуатации. Среди них — трещины в паяных соединениях от термоциклирования и вибрации, перегрев из-за завышенного тока или плохого контакта, попадание загрязнений в зону зажима, использование неподходящего сечения или длины зачистки, а также лужение многожильных проводников вместо применения наконечников. Возможны и механические повреждения корпуса при чрезмерных нагрузках на проводник или при некорректном демонтаже.
Распознать неисправность можно по нагреву и потемнению пластика, следам оплавления или запаху перегрева, по ослаблению удержания проводника (жила выдёргивается без усилия), по нестабильному контакту при вибрации, а также по визуально заметным «кольцевым» трещинам вокруг паяных площадок на плате. Ещё один признак — изменение падения напряжения на соединении и периодические пропадания сигнала или питания.
Рекомендации по эксплуатации и уходу включают регулярный визуальный осмотр и контроль температуры в рабочем режиме, использование качественных наконечников соответствующего сечения, соблюдение длины зачистки и чистоты контактной зоны. Не рекомендуется лужение многожильных проводников — со временем припой «ползёт», контакт ослабевает и возрастает нагрев. При обслуживании необходимо обесточивать цепь и пользоваться штатными задвижками для открытия зажимов, избегая перекосов и ударных нагрузок на корпус. При пайке важно не перегревать выводы и допускать равномерный нагрев для предотвращения отслоения дорожек и разрушения полиамида. Хранить изделие следует в сухом месте, защищая от агрессивных сред и ультрафиолета.
Соблюдение этих рекомендаций позволит клемме Wago 218-105 долго сохранять стабильность контактного соединения и надёжность узла в составе печатного узла или устройства.
| Производитель | Wago |
| Заказ кратно | 100 |
| Минимальный заказ | 100 |
| Вес | 0 кг |
