Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 6-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-106

Name: Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 6-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-106
Brand: Wago
SKU: 218-106

Каталожный номер 218-106

Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 6-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-106 Клеммные колодки имеют высоту всего 8,1 мм и оснащены инновационной технологией соединения CAGE CLAMP®Несколько зажимов могут быть открыты одновременноПростой монтаж многожильных проводников в узком пространстве (например, в шинных соединителях)...

Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 6-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-106 - Клемма на печатную плату; Фиксирующие задвижки; 0,5 мм; Шаг контактов 2,5 мм; 6-пол.; CAGE CLAMP®; 0,50 mm; серые Wago 218-106

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "169696" ["product_id"]=> string(6) "232311" ["id_1c"]=> NULL ["sku"]=> string(7) "218-106" ["sort"]=> string(1) "1" ["name"]=> string(7) "218-106" ["image_id"]=> NULL ["price"]=> float(194) ["primary_price"]=> string(8) "2.042044" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(194) ["unconverted_price"]=> float(2.04) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(194) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "70" ["min_zakaz"]=> string(2) "70" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 194 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Особенности

Клеммные колодки имеют высоту всего 8,1 мм и оснащены инновационной технологией соединения CAGE CLAMP®.
Несколько зажимов могут быть открыты одновременно.
Простой монтаж многожильных проводников в узком пространстве (например, в шинных соединителях).

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	80 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV

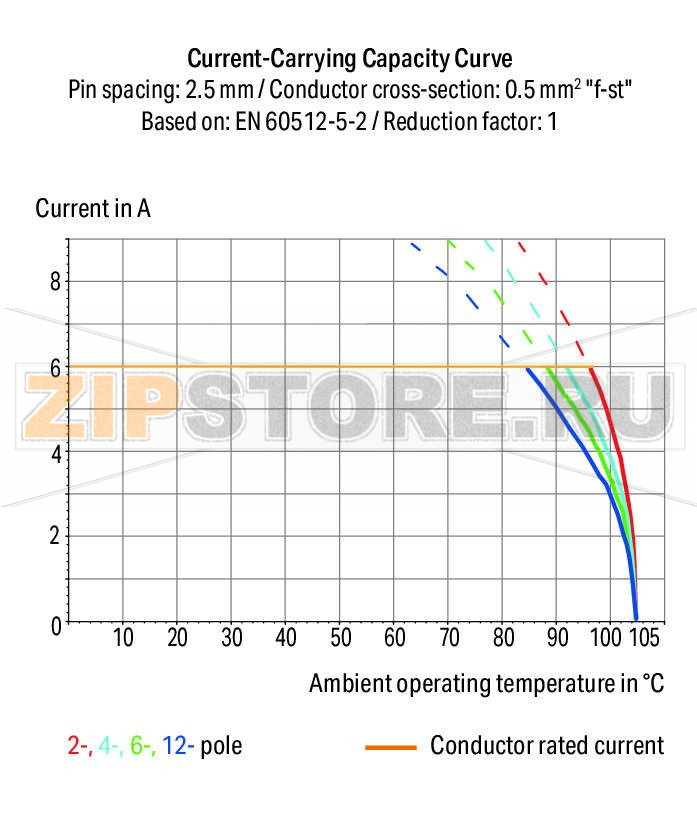

Номинальный ток	6 A
Примечание к номиналам	(III/2) — категория перенапряжения III / степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	150 V
Номинальный ток UL (Use Group B)	4 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	150 V
Номинальный ток CSA (Use Group B)	4 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип привода	Ползунковый фиксатор (confirmation slide)
Одножильные проводники	0,08 … 0,5 мм² / 28 … 20 AWG
Тонкие многожильные проводники	0,08 … 0,5 мм² / 28 … 20 AWG
Многожильные проводники с изолированным наконечником	0,25 мм²
Многожильные проводники с неизолированным наконечником	0,25 мм²
Длина снятия изоляции	5 … 6 мм / 0,2 … 0,24 inch
Угол подвода проводника к печатной плате	40°
Число полюсов	6
Общее число точек соединения	6
Общее число потенциалов	6
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	Подключение проводников 0,75 мм²/18 AWG возможно; однако из-за диаметра изоляции допускается подключение только через один зажим для такого сечения.

Геометрические данные

Шаг контактов	2,5 мм / 0,098 inch
Ширина	16,5 мм / 0,65 inch
Высота	10,9 мм / 0,429 inch
Высота от поверхности	8,1 мм / 0,319 inch
Длина	13 мм / 0,512 inch
Длина вывода под пайку	2,8 мм
Размеры вывода под пайку	0,5 × 0,75 мм
Диаметр отверстия (допуск)	1,1 мм (+0,1)

Контакт с печатной платой

Тип	THT
Расположение паяльных выводов	по всей длине колодки, в один ряд
Количество паяльных выводов на потенциал	2

Материалы

Цвет	серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,027 MJ
Вес	2 г

Условия эксплуатации

Температурный диапазон

-60 … +105 °C

Коммерческие данные

Группа продукции	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4044918877756
Код ТН ВЭД	85369010000

Описание

Wago 218-106 — шести полюсная клемма на печатную плату с шагом 2,5 мм и ползунковыми фиксаторами, построенная на пружинной технологии CAGE CLAMP®. Конструкция рассчитана на компактный монтаж с подводом проводника под углом и минимальной высотой над платой, что удобно в плотных узлах и шинных соединителях. Ползунковые фиксаторы позволяют быстро открывать несколько зажимов одновременно, ускоряя серийную сборку и упрощая перекоммутацию.

Пружинный зажим обеспечивает стабильное контактное давление без обслуживания, компенсирует вибрации и термические циклы и предотвращает самоослабление соединения. Лужёные контактные поверхности и контактные ножки THT дают надёжную пайку и устойчивость к коррозии, а изоляционный корпус из PA66 класса V0 соответствует требованиям пожарной безопасности. Двойные паяльные выводы на потенциал увеличивают механическую прочность на плате и снижают риск образования трещин при динамических нагрузках.

Типовые причины отказов: механическое повреждение ползунков или корпуса при грубом обращении; перегрев из-за превышения токовой нагрузки или плохой подготовки проводника (недостаточная длина зачистки, заусенцы, перекос жил); микротрещины в паяных соединениях вследствие вибраций или термоциклирования; коррозия контактов при воздействии агрессивных сред и конденсата; попадание загрязнений в зону зажима; неверный подбор сечения и жёсткости проводника. При применении проводников с большим диаметром изоляции возможно ограничение установки в соседние клеммы, что нужно учитывать на стадии проектирования.

Признаки неисправности: повышение переходного сопротивления (нагрев клеммы под нагрузкой, потемнение или изменение цвета пластика вокруг контакта), нестабильный контакт при покачивании проводника, следы оплавления или запах гари, ослабление удержания проводника, повреждения ползунка или невозможность его фиксации, видимые трещины в пайке на стороне печатной платы, следы окисления на контактных поверхностях. Контроль мультиметром на непрерывность и падение напряжения под нагрузкой позволит оперативно выявить проблемные точки.

Рекомендации по эксплуатации и уходу: соблюдайте электрические и температурные пределы применения и используйте проводники в допустимом диапазоне сечений. Готовьте жилы без повреждения проволочек и соблюдайте рекомендованную длину зачистки. При необходимости применяйте наконечники; для проводников с толстой изоляцией планируйте подключение через один зажим. Не допускайте натяжения на проводах — фиксируйте кабель стяжками или хомутами. Соблюдайте профиль пайки THT и чистоту печатной платы; исключайте попадание флюса и загрязнений в контактную зону. Периодически осматривайте узел на предмет нагрева, ослабления проводников и механических повреждений, особенно в оборудовании, подверженном вибрациям. Храните и эксплуатируйте изделие в сухих условиях, избегайте агрессивных химикатов и конденсата.

Благодаря сочетанию компактности, удобства одновременного открытия зажимов и стабильности пружинного контакта, клемма Wago 218-106 подходит для приборостроения, автоматики и систем управления, где важны высокая плотность монтажа и надёжность соединения без обслуживания на протяжении всего жизненного цикла устройства.
