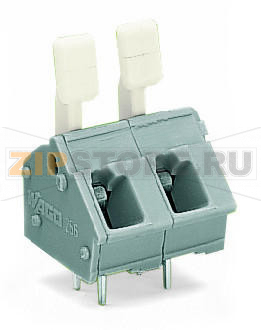

Клемма на печатную плату; кнопочные рычаги; 2,5 мм; Шаг контактов 7,5/7,62 мм; 3-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 256-503/333-000

Описание товара

• Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкой
• Доступны версии с аттестацией Ex e
• Шаг контактов в мм или дюймах настраивается сдвигом/раздвигом клеммных колодок
• Удобны для полевого монтажа благодаря нажимным кнопкам
• Монтаж без инструментов

Электрические данные

Номиналы по IEC/EN 60664-1

Сертификация по UL 1059

Сертификация по CSA

Данные соединения

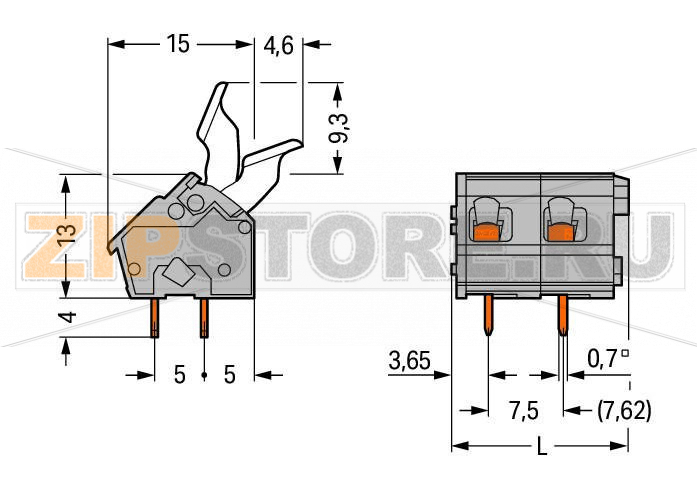

Геометрические данные

Контакт с печатной платой

Материалы

Условия эксплуатации

Коммерческие сведения

Клемма на печатную плату WAGO 256-503/333-000 с нажимными рычагами и пружинной технологией CAGE CLAMP® — практичное решение для быстрого и надёжного подключения проводников непосредственно на плате. Конструкция рассчитана на частые операции монтажа в производственных и полевых условиях: проводник вводится до упора и фиксируется пружиной, а отпускание выполняется нажатием кнопки. Модульная компоновка упрощает набор требуемого количества полюсов и реализацию объединения потенциалов с помощью перемычек. Доступность исполнения для применения в взрывоопасных зонах (Ex e) расширяет область использования в промышленной автоматике и энергетике.

Изделие подходит для подключений в источниках питания, контроллерах, приводах, системах освещения и HVAC, а также в шкафах управления машин и установок. Сквозной монтаж на плату обеспечивает высокую механическую прочность узла, а пружинное зажимное соединение стабильно держит контакт при вибрациях и термоциклировании, что особенно важно для мобильной техники и оборудования с длительным циклом службы.

Основные причины отказов подобных клемм связаны с нарушениями монтажа и режима эксплуатации. Наиболее типичны: перегрев из‑за завышенных токов или повышенного переходного сопротивления (неполная вставка проводника, неверная длина зачистки, загрязнение контактной зоны); механические нагрузки — рывки за провод, ударные воздействия, перекос или изгиб выводов при установке на плату; дефекты пайки при несоблюдении температурного профиля или диаметра отверстий, а также усталостные трещины после длительных термоциклов; воздействие влаги и агрессивных сред, приводящее к коррозии; применение неподходящих проводников или лужёных жил без наконечников.

Признаки выхода из строя клеммы WAGO 256-503/333-000: локальный нагрев и потемнение пластика, запах перегрева, следы оплавления или копоти; шатается корпус или провод ослабевает в гнезде; кнопка заедает и не возвращается; визуальные трещины в зоне пайки, матовые или кольцевые трещины на выводах; нестабильность цепи, просадка напряжения под нагрузкой, искрение при прикосновении; следы коррозии или окислов на контактных частях.

Рекомендации по уходу и эксплуатации: соблюдайте правильную длину зачистки и вводите проводник до упора, лёгким усилием проверяйте фиксацию; для многожильных гибких проводов применяйте подходящие наконечники, не лудите жилы перед зажимом; защищайте изделие от влаги и агрессивных химикатов, не используйте смазки в контактной зоне; при пайке придерживайтесь рекомендованных режимов волновой пайки, используйте правильный диаметр отверстий и очищайте остатки флюса совместимыми средствами; периодически проводите визуальный осмотр, контролируйте отсутствие нагрева в рабочем режиме, дополнительных подтяжек соединения не требуется благодаря пружинной технологии; храните клеммы в сухом помещении в заводской упаковке, избегайте воздействия УФ и механических ударов до монтажа. Для объектов с требованиями взрывозащиты применяйте только соответствующие исполнения Ex e.
