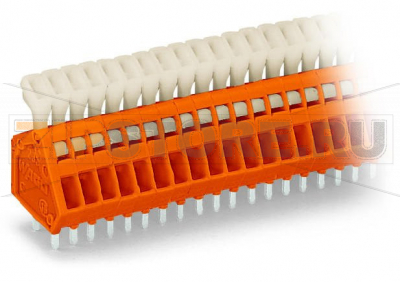

Клемма на печатную плату; нажимная кнопка; 0,5 мм; Шаг контактов 2,54 мм; 4-пол.; CAGE CLAMP®; 0,50 mm; оранжевые Wago 233-504

Name: Клемма на печатную плату; нажимная кнопка; 0,5 мм; Шаг контактов 2,54 мм; 4-пол.; CAGE CLAMP®; 0,50 mm; оранжевые Wago 233-504
Brand: Wago
SKU: 233-504

Каталожный номер 233-504

Клемма на печатную плату; нажимная кнопка; 0,5 мм; Шаг контактов 2,54 мм; 4-пол.; CAGE CLAMP®; 0,50 mm; оранжевые Wago 233-504 Клеммные колодки с зажимами CAGE CLAMP®, монтаж с помощью нажимных кнопокДвойные выводы для высокого уровня механической стабильности на печатных платахИдеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопокУдобный монтаж без использования инструментов...

Клемма на печатную плату; нажимная кнопка; 0,5 мм; Шаг контактов 2,54 мм; 4-пол.; CAGE CLAMP®; 0,50 mm; оранжевые Wago 233-504 - Клемма на печатную плату; нажимная кнопка; 0,5 мм; Шаг контактов 2,54 мм; 4-пол.; CAGE CLAMP®; 0,50 mm; оранжевые Wago 233-504

Розничная цена

1.4 $ с НДС

array(34) { ["id"]=> string(6) "168611" ["product_id"]=> string(6) "231226" ["id_1c"]=> NULL ["sku"]=> string(7) "233-504" ["sort"]=> string(1) "1" ["name"]=> string(7) "233-504" ["image_id"]=> NULL ["price"]=> float(134) ["primary_price"]=> string(8) "1.410484" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(134) ["unconverted_price"]=> float(1.4) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(134) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1165 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 134 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Преимущества

Клеммные колодки с зажимами CAGE CLAMP®, монтаж с помощью нажимных кнопок
Двойные выводы для высокого уровня механической стабильности на печатных платах
Идеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопок
Удобный монтаж без использования инструментов

Электрические данные

Номиналы по IEC/EN 60664-1

Норматив	IEC/EN 60664-1
Номинальное напряжение (III / 3)	63 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV

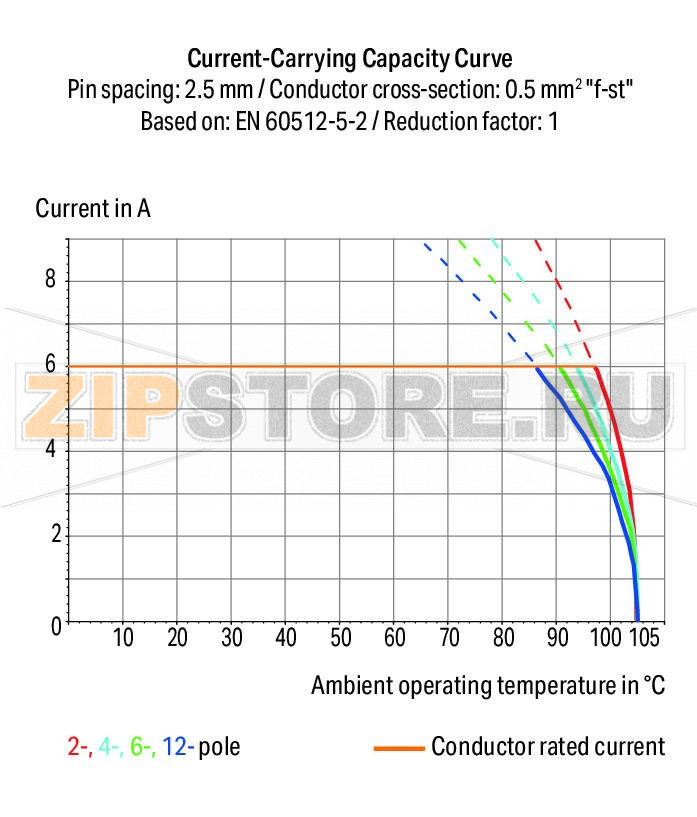

Номинальный ток	6 A
Примечание (номиналы)	(III / 2) — категория перенапряжения III / степень загрязнения 2

Одобрения по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	150 V
Номинальный ток UL (Use Group B)	4 A

Одобрения по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	150 V
Номинальный ток CSA (Use Group B)	4 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип привода	Нажимная кнопка
Одножильные проводники	0,08 … 0,5 мм² / 28 … 20 AWG
Тонкие многожильные проводники	0,08 … 0,5 мм² / 28 … 20 AWG
Многожильные с изолированным наконечником	0,25 мм²
Многожильные с неизолированным наконечником	0,25 мм²
Длина снятия изоляции	5 … 6 мм / 0.2 … 0.24 inch
Угол подвода проводника к плате	30 °
Число полюсов	4
Общее число точек соединения	4
Общее число потенциалов	4
Количество отдельных объектов присоединения	1
Количество уровней	1
Примечание (поперечное сечение)	Возможна коммутация проводников 0,75 мм² / 18 AWG; однако из-за диаметра изоляции допускается подключать такой размер только через один зажим (каждый второй).

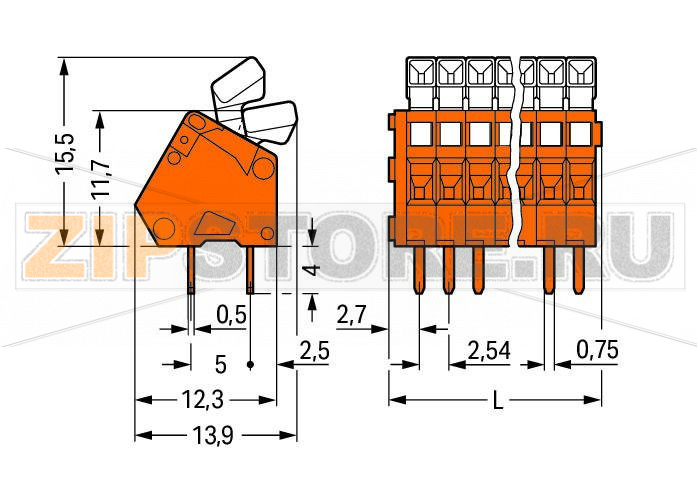

Геометрические данные

Шаг контактов	2,54 мм / 0.1 inch
Ширина	12,46 мм / 0.491 inch
Высота	19,5 мм / 0.768 inch
Высота от поверхности	15,5 мм / 0.61 inch
Длина	13,9 мм / 0.547 inch
Длина вывода под пайку	4 мм
Размеры вывода под пайку	0,5 × 0,75 мм
Диаметр отверстия (допуск)	1,1 (+0,1) мм

Контакт с платой

Тип монтажа	THT
Расположение выводов под пайку	по всей длине колодки, в одну линию
Количество выводов на потенциал	2

Материалы

Цвет	оранжевые
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,032 MJ
Вес	1,7 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукции	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	CH
GTIN	4045454050283
Код ТН ВЭД	85369010000

Описание

Клемма на печатную плату WAGO 233-504 — компактное решение для быстрого и надежного подключения проводников в устройствах с плотным монтажом. Конструкция с нажимной кнопкой упрощает ввод и извлечение жил без инструмента, а пружинная технология CAGE CLAMP обеспечивает стабильный контакт при вибрациях, термоциклировании и перепадах нагрузок. Двойные выводы повышают механическую прочность посадки на плате, что особенно важно для изделий с частыми подключениями/отключениями в эксплуатации и при обслуживании.

WAGO 233-504 применяется в системах автоматики, измерительных приборах, коммуникационных модулях, малогабаритных блоках питания и управляющих платах, где требуется надежное соединение тонких одножильных и многожильных проводников. Угол подвода проводника оптимизирован для удобства монтажа в корпусах с ограниченным пространством. Луженые контактные элементы из электролитической меди снижают переходное сопротивление и повышают устойчивость к коррозии при длительной эксплуатации.

Типичные причины неисправностей

Неправильная подготовка проводника: недостаточная или избыточная длина снятия изоляции, заусенцы, повреждение жил.
Превышение допустимого сечения или диаметра изоляции, из-за чего пружина не обеспечивает должного прижима.
Перегрев зоны пайки на плате, вызванный чрезмерными токовыми нагрузками или дефектами пайки.
Механические нагрузки: рывки и кручение подключенного кабеля, ударные воздействия, вибрации без разгрузки натяжения.
Агрессивная среда: конденсация влаги, загрязнение химически активными веществами, что приводит к окислению контактов.

Как понять, что клемма вышла из строя

Повышенное переходное сопротивление: нагрев в месте соединения, падение напряжения, нестабильные показания/сбой работы устройства.
Механические дефекты: ослабление фиксации проводника, отсутствие фиксации кнопкой, люфт или трещины корпуса.
Визуальные признаки: потемнение или обесцвечивание пластика рядом с пайкой, следы перегрева, окисление металлических частей.
Проблемы с пайкой: трещины в паяных соединениях, «холодная» пайка, отслаивание дорожек вокруг выводов.

Рекомендации по эксплуатации и уходу

Соблюдать рекомендуемую подготовку жил: точная длина зачистки и использование подходящих наконечников при необходимости.
Не превышать допустимое сечение и диаметр изоляции для используемого гнезда; при крупных жилах распределять подключения через один зажим.
Проводить пайку с контролем температуры и времени; избегать перегрева площадок и перемещений детали до остывания шва.
Обеспечить разгрузку натяжения кабеля и минимизировать механические усилия на клемму после монтажа.
Эксплуатировать в рамках указанного температурного диапазона; защищать от конденсата и агрессивных сред.
Периодически проводить визуальный осмотр: целостность корпуса, состояние пайки и отсутствие следов нагрева.
При многократных циклах подключения использовать чистые жилы; избегать попадания флюса и загрязнений в контактную зону.

Соблюдение этих рекомендаций позволит реализовать ресурс клеммы WAGO 233-504 и обеспечить стабильный электрический контакт на протяжении всего срока службы изделия. Конструкция с пружинным зажимом сохраняет усилие прижима без дополнительного обслуживания, а применение качественных материалов снижает риск деградации соединения в сложных условиях эксплуатации.
