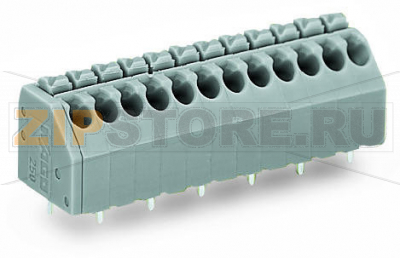

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 10-пол.; Push-in CAGE CLAMP®; 1,50 mm; синие Wago 250-210/000-006

Name: Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 10-пол.; Push-in CAGE CLAMP®; 1,50 mm; синие Wago 250-210/000-006
Brand: Wago
SKU: 250-210/000-006

Каталожный номер 250-210/000-006

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 10-пол.; Push-in CAGE CLAMP®; 1,50 mm; синие Wago 250-210/000-006 Компактные клеммные колодки с нажимными кнопкамиПростой зажим одножильных проводников и проводников с наконечником путем вставкиМонтаж / извлечение тонкожильных проводников при помощи нажимных кнопокУгол ввода проводника 45° обеспечивает простое компактное подсоединениеИндивидуальные сочетания цветовПо запросу также доступны клеммные колодки с разделителями...

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 10-пол.; Push-in CAGE CLAMP®; 1,50 mm; синие Wago 250-210/000-006 - Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 10-пол.; Push-in CAGE CLAMP®; 1,50 mm; синие Wago 250-210/000-006

Розничная цена

1.73 $ с НДС

array(34) { ["id"]=> string(6) "168645" ["product_id"]=> string(6) "231260" ["id_1c"]=> NULL ["sku"]=> string(15) "250-210/000-006" ["sort"]=> string(1) "1" ["name"]=> string(15) "250-210/000-006" ["image_id"]=> NULL ["price"]=> float(165) ["primary_price"]=> string(7) "1.73679" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(165) ["unconverted_price"]=> float(1.73) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(165) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1155 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 165 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Компактные клеммные колодки с нажимными кнопками
Простой зажим одножильных проводников и проводников с наконечником путем вставки
Монтаж/извлечение гибких многожильных проводников при помощи нажимных кнопок
Угол ввода проводника 45° обеспечивает простое и компактное подсоединение
Индивидуальные сочетания цветов
По запросу доступны клеммные колодки с разделителями

Электрические данные

Номинальные параметры по IEC/EN 60664-1

Норматив	IEC/EN 60664-1
Номинальное напряжение (III/3)	250 V
Номинальное импульсное напряжение (III/3)	4 kV
Номинальное напряжение (III/2)	320 V
Номинальное импульсное напряжение (III/2)	2,5 kV
Номинальное напряжение (II/2)	630 V
Номинальное импульсное напряжение (II/2)	2,5 kV
Номинальный ток	8 A
Примечание (номиналы)	(III/2) Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	300 V
Номинальный ток UL (группа применения B)	8 A
Номинальное напряжение UL (группа применения D)	300 V
Номинальный ток UL (группа применения D)	5 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (группа применения B)	300 V
Номинальный ток CSA (группа применения B)	10 A
Номинальное напряжение CSA (группа применения D)	300 V
Номинальный ток CSA (группа применения D)	10 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип привода	Кнопка
Одножильные проводники	0,2 … 1,5 мм² / 24 … 16 AWG
Гибкие многожильные проводники	0,2 … 1,5 мм² / 24 … 16 AWG
Многожильные с изолированным наконечником	0,25 … 1 мм²
Многожильные с неизолированным наконечником	0,25 … 1 мм²
Длина снятия изоляции	8,5 … 9,5 мм / 0,33 … 0,37"
Угол подвода проводника к плате	45°
Число полюсов	10
Общее число точек соединения	10
Общее число потенциалов	10
Количество отдельных объектов присоединения	1
Количество уровней	1

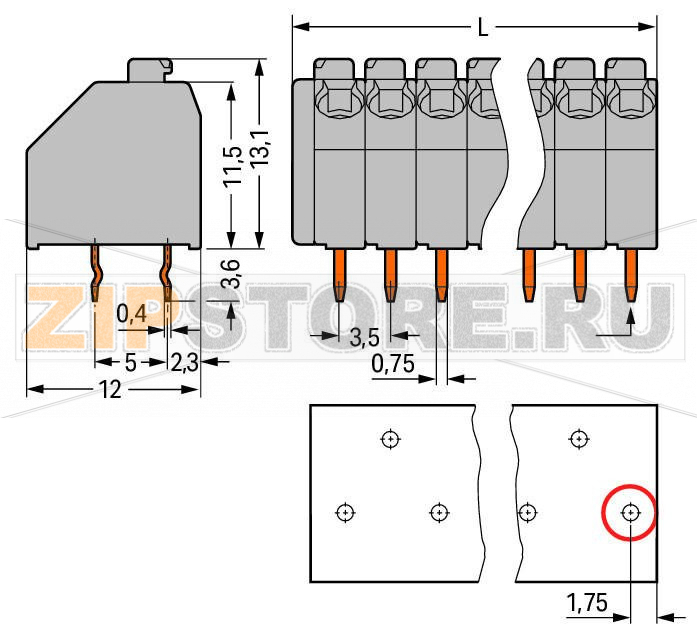

Геометрические данные

Шаг контактов	3,5 мм / 0,138"
Ширина	36,5 мм / 1,437"
Высота	16,7 мм / 0,657"
Высота от поверхности	13,1 мм / 0,516"
Длина	12 мм / 0,472"
Длина вывода под пайку	3,6 мм
Размеры вывода под пайку	0,4 × 0,75 мм
Диаметр отверстия в плате (допуск)	1 мм (+0,1 мм)

Контакт с платой

Тип контакта с платой	THT (сквозное отверстие)
Расположение выводов под пайку	по всей длине колодки, в шахматном порядке
Число паяных выводов на потенциал	1

Материалы

Цвет	синий
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Медный сплав
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,106 MJ
Масса	4,9 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа товаров	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	CH (Швейцария)
GTIN	4044918648790
Код ТН ВЭД	85369010000

Клеммная колодка WAGO 250-210/000-006 — решение для печатных плат, ориентированное на быстрый монтаж и стабильный электрический контакт. Технология Push-in CAGE CLAMP обеспечивает прямую вставку одножильных проводников и проводников с наконечниками, а для гибких многожильных предусмотрена удобная нажимная кнопка. Косой ввод под углом позволяет компактно подключать провода в условиях ограниченного пространства, снижая риск перегиба изоляции у кромки корпуса.

Конструкция рассчитана на сквозной монтаж в плату и равномерное распределение механических нагрузок. Лужёные контактные части и пружинный зажим из медного сплава способствуют стабильной проводимости и коррозионной стойкости. Цветовая кодировка помогает визуально различать цепи и упрощает обслуживание устройства. Наличие международных одобрений позволяет применять изделие в оборудовании, поставляемом на различные рынки.

Области применения — приборостроение, источники питания, контроллеры, модули автоматики, телеметрия, светотехника и другая электроника, где важны компактность, сервисопригодность и надёжность соединений. Нажимная кнопка облегчает сервисные операции и минимизирует риск повреждения проводника при демонтаже.

Основные причины выхода из строя клеммных колодок:

Перегрев из-за завышенных токовых нагрузок, неплотной посадки проводника или некачественной пайки выводов.
Механические повреждения при монтаже/демонтаже, ударные нагрузки, изгибы платы.
Использование неподходящего сечения или некачественных наконечников, лужение гибких жил перед зажимом.
Коррозия вследствие конденсата, агрессивных сред или загрязнений пылью и токопроводящей стружкой.
Термоциклы и перепайка, приводящие к усталости материала и ослаблению фиксации в плате.

Как понять, что клемма требует замены:

Нагрев, потемнение или запах гари в зоне контакта; следы оплавления корпуса.
Люфт проводника в гнезде, прерывистый контакт при легком пошатывании.
Залипание или тугой/неровный ход кнопки, отсутствие фиксации проводника.
Трещины и сколы пластика, деформация корпуса, выпадение выводов из платы.
Следы коррозии или почернения на токоведущих частях, изменение цвета припоя.

Рекомендации по монтажу и уходу:

Соблюдайте рекомендуемую длину зачистки и используйте качественные наконечники для гибких проводников; не лужите многожильные жилы перед зажимом.
Вставляйте и извлекайте проводник строго через нажимную кнопку, не тяните за кабель.
Придерживайтесь профиля пайки и температурных ограничений производителя; избегайте длительного прогрева выводов.
Поддерживайте чистоту: удаляйте пыль и флюсовые остатки, исключайте попадание влаги и агрессивных веществ.
Обеспечьте достаточную вентиляцию и тепловой режим в шкафу/корпусе, избегайте механических напряжений на плате.
Периодически проводите визуальный осмотр на предмет ослабления контактов, потемнений и трещин.
Храните компоненты в сухом помещении, в заводской упаковке до установки.

Соблюдение этих рекомендаций позволяет продлить срок службы WAGO 250-210/000-006 и сохранить стабильность электрических соединений на протяжении всего жизненного цикла изделия.
