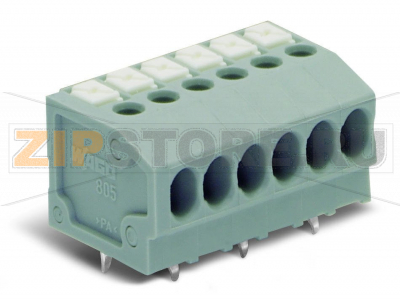

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 2-пол.; Push-in CAGE CLAMP®; 1,50 mm; серые Wago 805-102

Name: Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 2-пол.; Push-in CAGE CLAMP®; 1,50 mm; серые Wago 805-102
Brand: Wago
SKU: 805-102

Каталожный номер 805-102

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 2-пол.; Push-in CAGE CLAMP®; 1,50 mm; серые Wago 805-102 Клеммные?колодки?с?зажимами?Push-in CAGE CLAMP®,?приводимыми?в?действие?при?помощи?нажимных?кнопокЗажим одножильных проводников и тонкожильных проводников с наконечниками путем вставкиНажимные кнопки, открывающие зажим с минимальными усилиями, для простого подключения / извлечения тонкопроволочных проводниковУдобный монтаж без использования инструментовИсполнения с тестовыми разъемами и разделителями и без нихДоступны исполнения с индивидуальным внутренним объединением (заводская сборка), например, объединение с заземляющим проводом...

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 2-пол.; Push-in CAGE CLAMP®; 1,50 mm; серые Wago 805-102 - Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 2-пол.; Push-in CAGE CLAMP®; 1,50 mm; серые Wago 805-102

Розничная цена

0.36 $ с НДС

array(34) { ["id"]=> string(6) "168738" ["product_id"]=> string(6) "231353" ["id_1c"]=> NULL ["sku"]=> string(7) "805-102" ["sort"]=> string(1) "1" ["name"]=> string(7) "805-102" ["image_id"]=> NULL ["price"]=> float(35) ["primary_price"]=> string(7) "0.36841" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(35) ["unconverted_price"]=> float(0.36) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(35) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "145" ["min_zakaz"]=> string(3) "145" ["weight"]=> object(shopDimensionValue)#1155 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 35 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Основные особенности

Клеммные колодки с зажимами Push-in CAGE CLAMP®, приводимые в действие нажимными кнопками
Зажим одножильных проводников и тонкожильных проводников с наконечниками путем простой вставки
Нажимные кнопки для открытия зажима с минимальными усилиями — удобное подключение/извлечение тонкопроволочных проводников
Монтаж без инструментов
Исполнения с тестовыми разъемами и разделителями и без них
Доступны исполнения с индивидуальным внутренним объединением (заводская сборка), например объединение с заземляющим проводом

Электрические данные

По IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

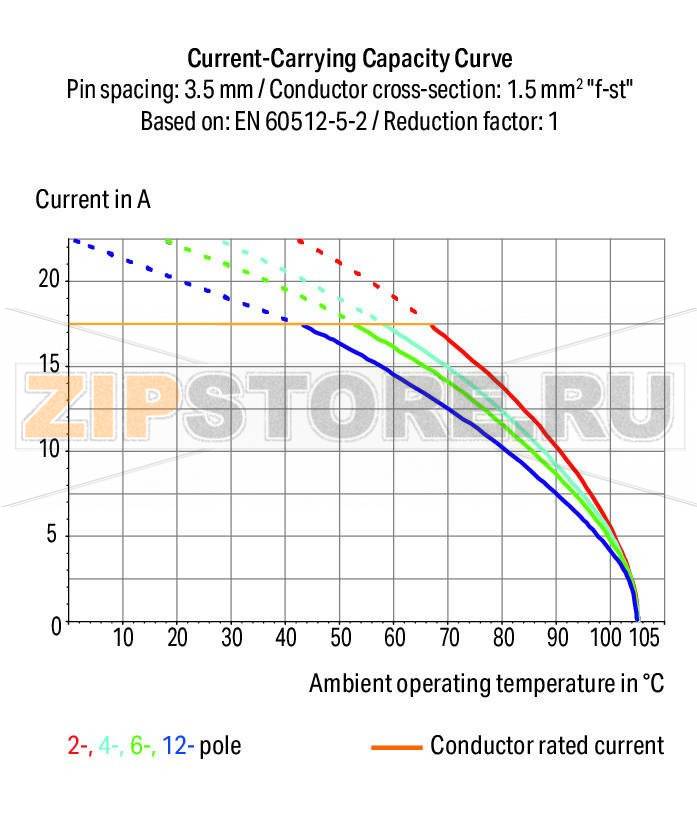

Номинальный ток	17,5 A
Примечание к номиналам	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	10 A
Номинальное напряжение UL (Use Group C)	150 V
Номинальный ток UL (Use Group C)	10 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Нажимная кнопка
Одножильные проводники	0,2 … 1,5 мм² / 24 … 16 AWG
Тонкие многожильные проводники	0,2 … 1,5 мм² / 24 … 16 AWG
Многожильные с изолированным наконечником	0,25 … 1 мм²
Многожильные с неизолированным наконечником	0,25 … 1 мм²
Длина снятия изоляции	9 … 10 мм / 0,35 … 0,39 inch
Угол подвода проводника к плате	0°
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Количество тестовых гнезд	1

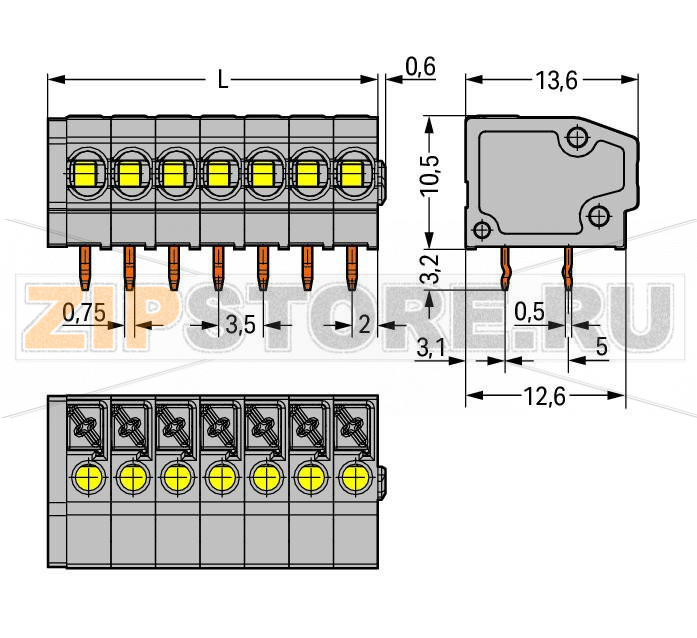

Геометрические данные

Шаг контактов	3,5 мм / 0,138 inch
Ширина	8,5 мм / 0,335 inch
Высота	13,7 мм / 0,539 inch
Высота от поверхности	10,5 мм / 0,413 inch
Длина	13,6 мм / 0,535 inch
Длина вывода под пайку	3,2 мм
Размеры вывода под пайку	0,5 × 0,75 мм

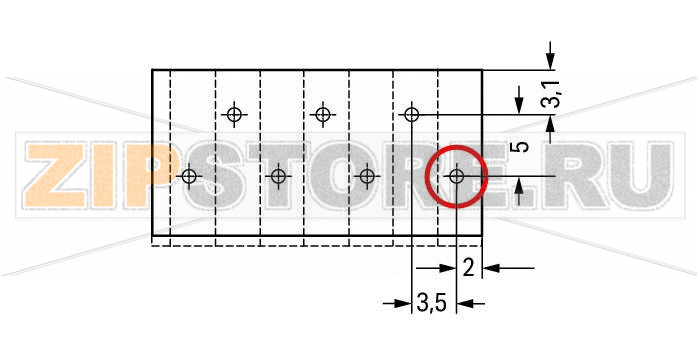

Диаметр отверстия (допуск)	1,1 (+0,1) мм

Контакт с платой

Тип монтажа на плату	THT
Расположение выводов под пайку	по всей длине колодки, в шахматном порядке
Число выводов под пайку на потенциал	2

Материалы

Цвет	серый
Группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,023 MJ
Вес	1 g

Требования к окружающей среде

Температурный диапазон

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4045454731502
Код ТН ВЭД	85369010000

Клемма WAGO 805-102 предназначена для быстрого и надежного подключения проводников на печатных платах без использования инструмента. Конструкция с нажимной кнопкой облегчает сервис и обеспечивает контролируемое открытие пружинного зажима, что особенно удобно при работе с тонкопроволочными жилами и проводниками с наконечниками. Push-in CAGE CLAMP гарантирует стабильный контакт при вибрациях и термоциклировании, снижая риск ослабления соединения в процессе эксплуатации.

Изделие подходит для применения в промышленной автоматике, источниках питания, системах освещения, измерительной и бытовой электронике. Компактная форма и монтаж в отверстия (THT) упрощают компоновку на плате и позволяют выдерживать требуемые расстояния утечки и пробоя. Наличие тестового гнезда облегчает диагностику без разборки узла, а материалы с классом горючести V0 повышают пожаробезопасность оборудования.

Типичные причины поломок заключаются в нарушении правил монтажа и эксплуатации. Часто встречается перегрев из-за превышения токовой нагрузки или плохого качества пайки, что приводит к увеличению переходного сопротивления, потемнению пластика и со временем — к разрушению клеммы. Возможны трещины в паяных соединениях вследствие вибраций и температурных циклов, особенно при недостаточном смачивании контактов при пайке. Коррозия может развиваться при высокой влажности и остатках неактивированного флюса. Механические повреждения встречаются при чрезмерных усилиях на кнопку, неправильной длине зачистки или при рывках за кабель без разгрузки натяжения.

Понять, что клемма вышла из строя или теряет работоспособность, можно по следующим признакам: нагрев и запах перегрева в зоне соединения, изменение цвета корпуса, следы оплавления, нестабильная работа устройства при шевелении проводника, выпадение или лёгкое выскальзывание жилы, повышенное падение напряжения на контакте, искрение при подключении, заедающая или не возвращающаяся кнопка. Также симптомом служит шаткость клеммы на плате или видимые трещины в пайке.

Рекомендации по уходу и эксплуатации включают регулярный визуальный осмотр узлов с высокой нагрузкой, проверку плотности посадки проводника и целостности корпуса. Важно соблюдать корректную длину зачистки, использовать качественные наконечники для многопроволочных жил и вводить их строго до упора. Не допускать загрязнения пружинного механизма пылью, флюсом или смазками — это может ухудшить контакт. После пайки очищать остатки флюса согласно регламенту. При необходимости сервисного извлечения проводника нажимать кнопку строго по оси, избегая перекосов.

Для повышения надёжности рекомендуется предусматривать разгрузку натяжения проводников, избегать превышения электрических и температурных пределов, а также учитывать условия окружающей среды — влажность, агрессивные пары и конденсат. При проектировании платы следует обеспечивать достаточную площадь паянной площадки и качественный прогрев выводов при пайке. Соблюдение этих правил продлит срок службы клеммы WAGO 805-102 и сохранит стабильность электрического соединения в течение всего жизненного цикла изделия.
