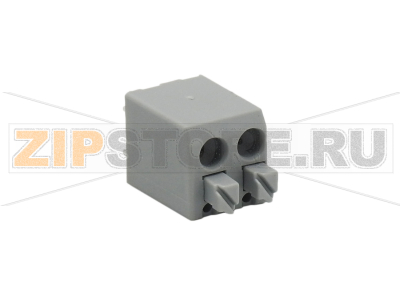

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 5 мм; 2-пол.; PUSH WIRE®; 1,50 mm; серые Wago 735-302

Name: Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 5 мм; 2-пол.; PUSH WIRE®; 1,50 mm; серые Wago 735-302
Brand: Wago
SKU: 735-302

Каталожный номер 735-302

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 5 мм; 2-пол.; PUSH WIRE®; 1,50 mm; серые Wago 735-302 Клеммы с нажимными кнопками и соединением PUSH WIRE®Приведение в действие и монтаж проводника сверху при помощи нажимной кнопки экономят место на печатной плате.Простой монтаж одножильных проводников путем вставкиРасстояние между выводами может быть сохранено в сборке...

Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 5 мм; 2-пол.; PUSH WIRE®; 1,50 mm; серые Wago 735-302 - Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 5 мм; 2-пол.; PUSH WIRE®; 1,50 mm; серые Wago 735-302

Розничная цена

0.45 $ с НДС

array(34) { ["id"]=> string(6) "168893" ["product_id"]=> string(6) "231508" ["id_1c"]=> NULL ["sku"]=> string(7) "735-302" ["sort"]=> string(1) "0" ["name"]=> string(7) "735-302" ["image_id"]=> NULL ["price"]=> float(43) ["primary_price"]=> string(8) "0.452618" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(43) ["unconverted_price"]=> float(0.45) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(43) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1049 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["zakaz_kratno"]=> string(3) "125" ["min_zakaz"]=> string(3) "125" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 43 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммы с нажимными кнопками и соединением PUSH WIRE®
Приведение в действие и монтаж проводника сверху при помощи нажимной кнопки экономят место на печатной плате.
Простой монтаж одножильных проводников путем вставки
Расстояние между выводами может быть сохранено в сборке

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	10 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	10 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение плоско-пружинным зажимом
Actuation type	Push-button
Размеры одножильных проводников	0,5 … 1,5 mm? / 20 … 16 AWG
многожильные проводники с изолированным наконечником	0,5 … 1 mm?
многожильные проводники с неизолированным наконечником	0,5 … 1 mm?
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Угол подвода проводника к печатной плате	90 °
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

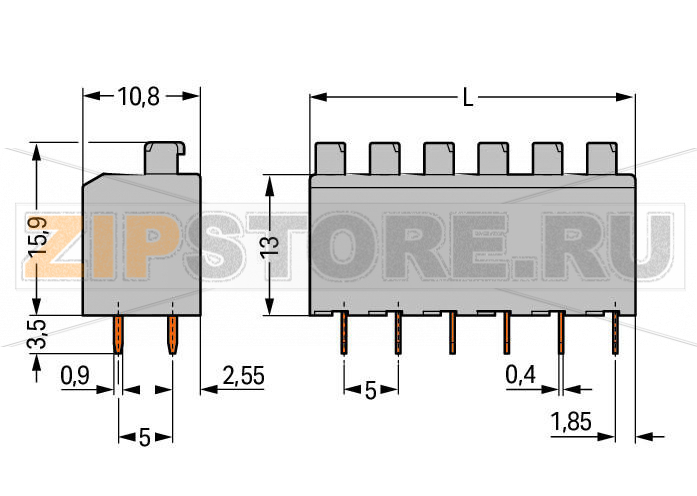

Geometrical Data

Шаг контактов	5 mm / 0.197 inch
Ширина	10 mm / 0.394 inch
Высота	19,4 mm / 0.764 inch
Высота от поверхности	15,9 mm / 0.626 inch
Длина	10,8 mm / 0.425 inch
Длина вывода под пайку	3,5 mm
Размеры вывода под пайку	0,4 x 0,9 mm
Допуск диаметра отверстия	1 (+0,1) mm

PCB contact

PCB contact	THT

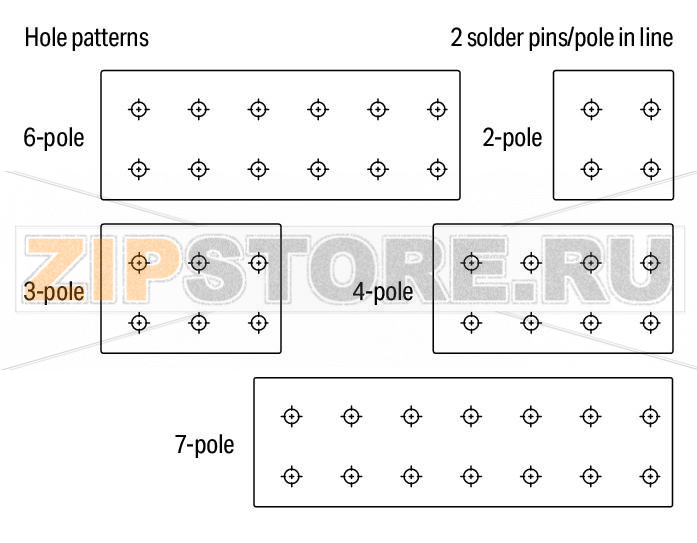

Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,027 MJ
Вес	1,7 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CH
GTIN	4044918792929
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Фото актуальное	Да
Заказ кратно	125
Минимальный заказ	125
Вес	0 кг
