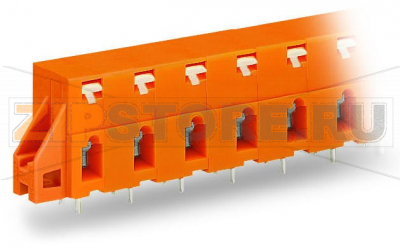

Клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10,16 мм; 2-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 741-622

Name: Клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10,16 мм; 2-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 741-622
Brand: Wago
SKU: 741-622

Каталожный номер 741-622

Клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10,16 мм; 2-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 741-622 Feedthrough PCB terminal strips with push-button actuated CAGE CLAMP®Simple, push-button wiringTest slot integrated into upper-portion of conductor entry for test pinsMounting flanges for additional mechanical stability...

Клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10,16 мм; 2-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 741-622 - Клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10,16 мм; 2-пол.; CAGE CLAMP®; зажимное кольцо; 2,50 mm; оранжевые Wago 741-622

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "165228" ["product_id"]=> string(6) "227907" ["id_1c"]=> NULL ["sku"]=> string(7) "741-622" ["sort"]=> string(1) "0" ["name"]=> string(7) "741-622" ["image_id"]=> NULL ["price"]=> float(148) ["primary_price"]=> string(8) "1.557848" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(148) ["unconverted_price"]=> float(1.55) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(148) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "40" ["min_zakaz"]=> string(2) "40" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 148 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Feedthrough PCB terminal strips with push-button actuated CAGE CLAMP®
Simple, push-button wiring
Test slot integrated into upper-portion of conductor entry for test pins
Mounting flanges for additional mechanical stability

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	630 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV
Номинальный ток	16 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	16 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Push-button
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

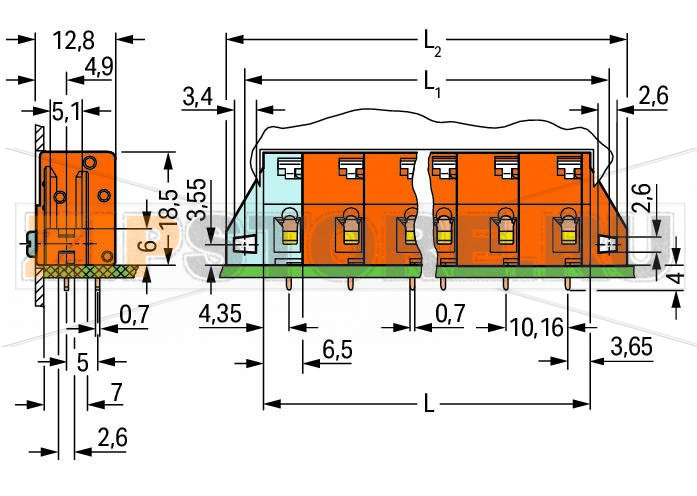

Geometrical Data

Шаг контактов	10,16 mm / 0.4 inch
Ширина	24,56 mm / 0.967 inch
Высота	22,5 mm / 0.886 inch
Высота от поверхности	18,5 mm / 0.728 inch
Длина	12,8 mm / 0.504 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,7 x 0,7 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

Механические данные

Тип монтажа	Mounting flange
Тип монтажа	Feed-through mounting Panel mounting

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	оранжевые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,099 MJ
Вес	4,4 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CH
GTIN	4044918679503
Customs tariff number	85369010000
